Технические характеристики
| Количество насосов |
до 8-ми (согласно блокам ИТП) |
| Напряжение питания |
1ф/230В или 3ф/380В 50 Гц |
| Мощность номинальная |
до 11 кВт на каждый двигатель |
| Ток номинальный |
0,1...25А |
| Корпус |
IP54, УХЛ1...4, мет. корпус |
| АВР |
опция |
Применение
Шкафы автоматизации «Грантор» ШУТП предназначены для автоматического управления процессами в тепловых пунктах: погодозависимое регулирование подачи теплоносителя в систему отопления, горячее водоснабжение, системы вентиляции и ЛГВС (схема автоматизации теплового пункта показана ниже). Шкафы управления позволяют внедрить SCADA-системы и системы глобального мониторинга и диспетчеризации.
Получить тех. описание на email
Опросный лист on-line
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Шкаф управления ГРАНТОР - Шкаф управления тепловым пунктом
ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ТЕПЛОВЫМ ПУНКТОМ
Шкафы автоматизации «Грантор» ШУТП предназначены для автоматического управления процессами в тепловых пунктах: погодозависимое регулирование подачи теплоносителя в систему отопления, горячее водоснабжение, системы вентиляции и ЛГВС (схема автоматизации теплового пункта показана ниже). Шкафы управления позволяют внедрить SCADA-системы и системы глобального мониторинга и диспетчеризации.
Шкафы автоматизации «Грантор» ШУТП позволяют управлять следующим оборудованием:
- Регулирующие клапаны.
- Циркуляционные насосы, повысительные насосы, скважинные насосы, вентиляционные устройства и др.
- Насосы и клапаны подпитки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ТЕПЛОВЫМ ПУНКТОМ
| Питание |
1х220 В ± 10 %, 50 Гц для АЭП23; 3х380 В ± 10 %, 50 Гц для АЭП40 |
| Мощность |
до 12 кВт на каждый двигатель |
| Количество подключаемых насосов |
В зависимости от ТЗ на ИТП - до 8 шт |
| Входные сигналы (внешние) |
Согласно ТЗ по ИТП |
| Выходные сигналы (диспетчеризация и управление задвижкой) |
Согласно ТЗ по ИТП |
| Индикация |
Согласно ТЗ по ИТП. |
| Защиты |
От короткого замыкания |
| От тепловой перегрузки по току (для основного насоса) |
| Цепей управления от обрыва и от КЗ |
| От пропадания, перекоса или неправильной последовательности подключения фаз, повышенного и пониженного напряжения |
| Органов управления от несанкционированного доступа |
| Температура окружающей среды |
0…+40 °C (средняя не более +35 °С) |
| Дополнительные модули |
Плавный пуск, частотный преобразователь, подключение дополнительных шкафов управления задвижкой |
| Относительная влажность |
20–90 % (без конденсата) |
| Степень защиты |
IP54 |
| Корпус шкафа |
Металл |
| ОПЦИИ |
Расширение функций диспетчеризации
|
* - Все опции указаны ниже в разделе ОПЦИИ

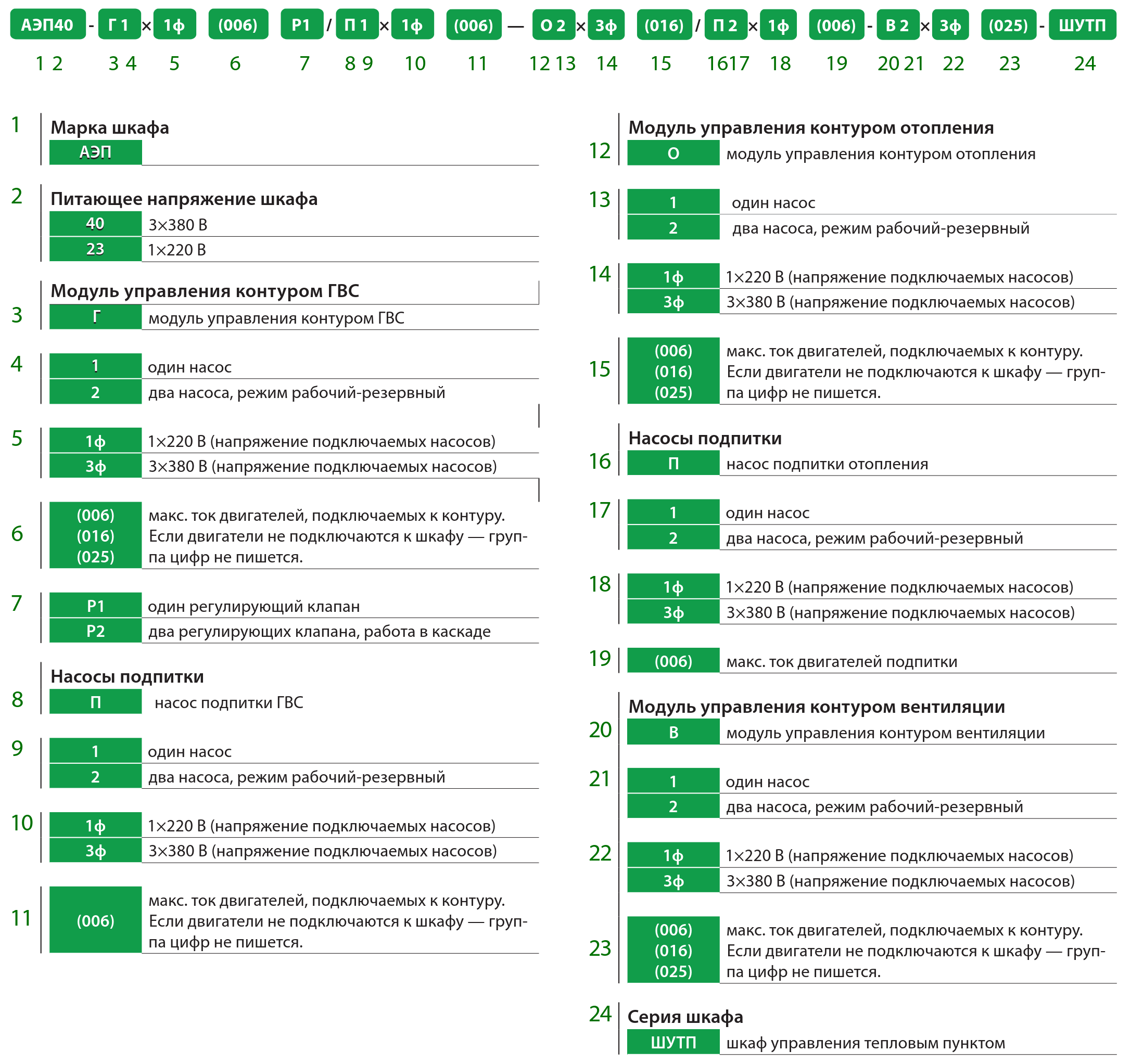

МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ТЕПЛОВЫМ ПУНКТОМ

Таблица подбора модулей управления контурами в зависимости от мощности насосов в каждом контуре
| Р, (кВт) |
I, (A) |
ГВС |
Отопление |
Вентиляция |
Подпитка |
| 1 насос |
2 насоса |
1 насос |
2 насоса |
1 насос |
2 насоса |
1 насос |
2 насоса |
| 1х220 В |
| до 2,2 кВт |
0,1–6 А |
Г1х1ф(006) |
Г2х1ф(006) |
О1х1ф(006) |
О2х1ф(006) |
В1х1ф(006) |
В2х1ф(006) |
П1х1ф(006) |
П2х1ф(006) |
| 2,2–7,5 кВт |
0,1–6 А |
Г1х3ф(006) |
Г2х3ф(006) |
О1х3ф(006) |
О2х3ф(006) |
В1х3ф(006) |
В2х3ф(006) |
П1х3ф(006) |
П2х3ф(006) |
| 7,5–11 кВт |
6–15,5 А |
Г1х1ф(016) |
Г2х1ф(016) |
О1х1ф(016) |
О2х1ф(016) |
В1х1ф(016) |
В2х1ф(016) |
П1х1ф(016) |
П2х1ф(016) |
| 3х380 В |
| до 2,2 кВт |
6–15,5 А |
Г1х3ф(016) |
Г2х3ф(016) |
О1х3ф(016) |
О2х3ф(016) |
В1х3ф(016) |
В2х3ф(016) |
П1х3ф(016) |
П2х3ф(016) |
| 2,2–7,5 кВт |
15,5–25 А |
Г1х1ф(025) |
Г2х1ф(025) |
О1х1ф(025) |
О2х1ф(025) |
В1х1ф(025) |
В2х1ф(025) |
П1х1ф(025) |
П2х1ф(025) |
| 7,5–11 кВт |
15,5–25 А |
Г1х3ф(025) |
Г2х3ф(025) |
О1х3ф(025) |
О2х3ф(025) |
В1х3ф(025) |
В2х3ф(025) |
П1х3ф(025) |
П2х3ф(025) |

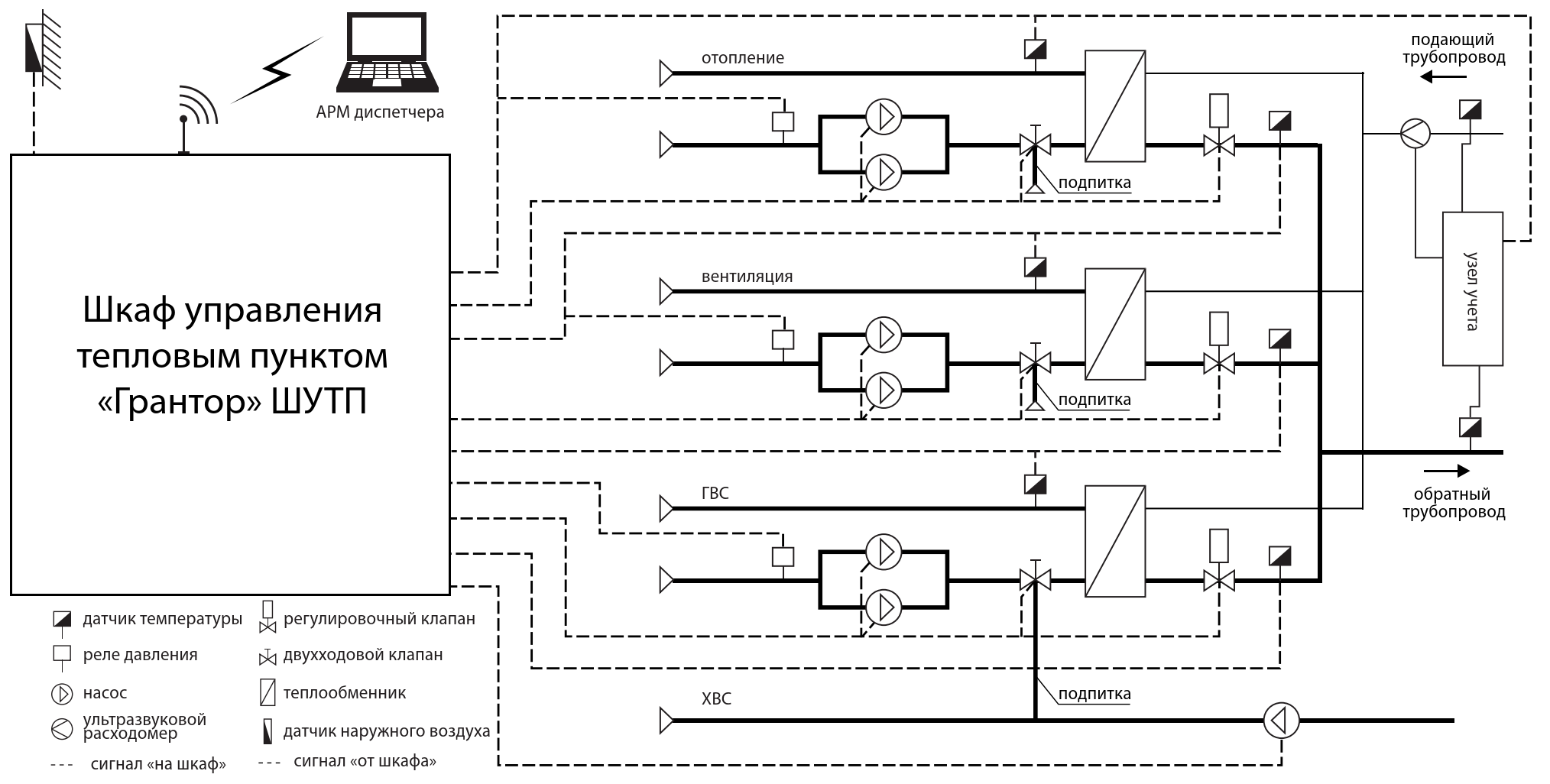

СХЕМА АВТОМАТИЗАЦИИ ТЕПЛОВОГО ПУНКТА
