| Напряжение питания | 1ф/230В или 3ф/380В 50 Гц |
| Применение | Автоматизация технологических процессов |
| Исполнение | Согласно ТЗ |
| Корпус | IP54, УХЛ1...4, мет. корпус |
Шкафы управления «Грантор Директ» предназначены для автоматического управления всеми контурами в тепловых пунктах. Шкаф управления «Грантор Директ» состоит из набора стандартных блоков регулируемого / нерегулируемого управления двигателями, блоков АВР, блоков подключения устройств плавного пуска или преобразователей частоты. Все блоки имеют стандартизированный набор подключаемых сигналов от датчиков или реле, индикацию состояний оборудования, системы защиты. Шкафы управления «Грантор Директ» обеспечивают следующие виды защит:
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Шкафы управления «Грантор Директ» предназначены для автоматического управления всеми контурами в тепловых пунктах. Шкаф управления «Грантор Директ» состоит из набора стандартных блоков регулируемого / нерегулируемого управления двигателями, блоков АВР, блоков подключения устройств плавного пуска или преобразователей частоты. Все блоки имеют стандартизированный набор подключаемых сигналов от датчиков или реле, индикацию состояний оборудования, системы защиты. Шкафы управления «Грантор Директ» обеспечивают следующие виды защит:

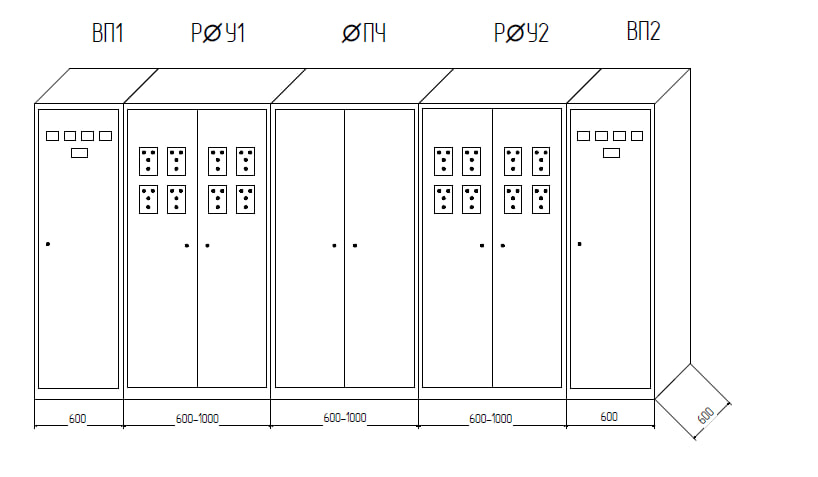

Монтажная схема шкафов управления приведена в приложении. Подвод и отвод питания обеспечивается как сверху шкафа, так и снизу (по желанию заказчика).
КОМПЛЕКТАЦИЯ БЛОКОВ ШУ ГРАНТОР

БЛОК АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА (БАВР)
Блок «Грантор» АВР (автоматического ввода резерва) обеспечивает автоматический (для модификации БАВР-ХХ-2) или ручной (для модификаций БАВР-ХХ-2Д, БАВР-ХХ-3Д) ввод резервного питания. Автоматический ввод резервного питания происходит при пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении на основном вводе. Обеспечивается защита от длительной перегрузки по току и короткого замыкания в сети. Ручной ввод резервного питания осуществляется оператором: переводом соответствующего переключателя (QS на электрической схеме) в положение «резервный ввод». Обеспечивается защита от длительной перегрузки по току и короткого замыкания на резервном вводе.
Электрическая принципиальная схема блоков БАВР предоставляется по запросу
| БАВР | ХХ | ХХ | |
| БАВР | блок автоматического ввода резерва | ||
| Типоразмер блока | |||
| ХХ | согласно номинальному току сети | ||
| Количество вводов питания и наличие резервного ввода | |||
| 2 | один основной ввод питания и один резервный с АВР | ||
| 2Д | один основной ввод питания и один резервный с ручным переключением | ||
| 3Д | два основных ввода питания и один резервный с ручным переключением | ||
БЛОК НЕРЕГУЛИРУЕМЫ НЕРЕВЕРСИВНЫЙ
Блок «Грантор» НН (нерегулируемый нереверсивный) обеспечивает пуск и останов механизмов с трехфазными асинхронными электродвигателями, к которым относятся насосы, вентиляторы и т.п. К одному блоку подключается один электродвигатель. В блоке «Грантор» НН предусмотрена защита электродвигателя от короткого замыкания и перегрузки по току с помощью автомата защиты электродвигателя (характеристика D). Блок «Грантор» НН предназначен для управления электродвигателем в двух режимах — местном и дистанционном. В местном режиме пуск и останов шкафа осуществляется от кнопок, расположенных на лицевой панели шкафа, в дистанционном — от контроллера системы автоматизации. При выборе дистанционного режима управления, поступает информация (релейный сигнал) на систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока «Грантор» НН предусмотрено подключение кнопки «Аварийный стоп», устанавливаемой рядом с управляемым электродвигателем.
| БНН | ХХ | ХХ | 1Ф | |
| БНН | блок нерегулируемый нереверсивный | |||
| Порядковый номер блока | ||||
| ХХ | согласно таблице соответствия мощности электродвигателей обозначению блоков (для однофазных двигателей (-1Ф)) номер блока выбирается по току двигателя, см. спецификацию) | |||
| СИЛОВАЯ СХЕМА | ||||
| 1 | автоматический выключатель контактор-тепловое реле автоматический выключатель контактор-тепловое реле |
|||
| 2 | автомат защиты двигателя — контактор | |||
| Тепловая защита двигателя | ||||
| 0 | отсутствие модуля позисторной защиты двигателя в составе блока | |||
| 1 | наличие модуля позисторной защиты двигателя в составе блока | |||
| Двигатель | ||||
| 1Ф | однофазный двигатель (для трехфазных двигателей позиция исключается) | |||
БЛОК НЕРЕГУЛИРУЕМЫЙ РЕВЕРСИВНЫЙ
Блок «Грантор» НР (нерегулируемый реверсивный) обеспечивает пуск электродвигателя в прямом и обратном направлении, например, открытие / закрытие КЗР. К одному блоку подключается один электродвигатель. В блоке «Грантор» НР предусмотрена защита электродвигателя от короткого замыкания и перегрузки по току с помощью автомата защиты электродвигателя (характеристика D). Блок «Грантор» НР предназначен для управления электродвигателем в двух режимах — местном и дистанционном. В местном режиме пуск и останов шкафа осуществляется от кнопок, расположенных на лицевой панели шкафа, в дистанционном — от контроллера системы автоматизации. При выборе дистанционного режима управления поступает информация (релейный сигнал) на систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока «Грантор» НР предусмотрено подключение кнопки «Аварийный стоп», устанавливаемой рядом с управляемым электродвигателем.
Электрическая принципиальная схема блока БНР предоставляется по запросу
| БНР | ХХ | ХХ | 1Ф | |
| БНР | блок нерегулируемый реверсивный | |||
| Порядковый номер блока | ||||
| ХХ | согласно таблице соответствия мощности электродвигателей обозначению блоков (для однофазных двигателей (-1Ф)) номер блока выбирается по току двигателя, см. спецификацию) | |||
| Силовая схема | ||||
| 1 | автоматический выключатель контактор-тепловое реле автоматический выключатель контактор-тепловое реле |
|||
| 2 | автомат защиты двигателя — контактор | |||
| Тепловая защита двигателя | ||||
| 0 | отсутствие модуля позисторной защиты двигателя в составе блока | |||
| 1 | наличие модуля позисторной защиты двигателя в составе блока | |||
| Двигатель | ||||
| 1Ф | однофазный двигатель (для трехфазных двигателей позиция исключается) | |||
БЛОК РЕГУЛИРУЕМОГО ПРИВОДА
Блок «Грантор» РП (регулируемого привода) обеспечивает пуск / останов, а также возможность регулирования оборотов трехфазных асинхронных электродвигателей. К одному блоку подключается один электродвигатель. В блоке «Грантор» РП предусмотрена защита электродвигателя от короткого замыкания и перегрузки по току с помощью автомата защиты электродвигателя (характеристика D). Блок «Грантор» РП предназначен для управления электродвигателем в двух режимах — местном и дистанционном. В местном режиме пуск и останов шкафа осуществляется от кнопок, расположенных на лицевой панели шкафа, в дистанционном — от контроллера системы автоматизации. При выборе дистанционного режима управления, поступает информация (релейный сигнал) на систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока «Грантор» РП предусмотрено подключение кнопки «Аварийный стоп», устанавливаемой рядом с управляемым электродвигателем.
Электрическая принципиальная схема блока БРП предоставляется по запросу
| БРП | ХХ | ХХ | |
| БРП | Блок регулируемого электропривода | ||
| Порядковый номер блока | |||
| ХХ | Порядковый номер блока согласно таблице соответствия мощности электродвигателей обозначению блоков | ||
| Силовая схема | |||
| 1 | автоматический выключатель контактор-тепловое реле | ||
| 2 | автомат защиты двигателя — контактор | ||
| Тепловая защита двигателя | |||
| 0 | отсутствие модуля позисторной защиты двигателя в составе блока | ||
| 1 | наличие модуля позисторной защиты двигателя в составе блока | ||
БЛОК ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
БПЧ Блок «Грантор» ПЧ (преобразователя частоты) обеспечивает регулировку оборотов трехфазного асинхронного электродвигателя за счет изменения частоты и амплитуды напряжения питания электродвигателя. К одному блоку подключается два блока «Грантор» РП (по одному на каждый насос), таким образом, один блок «Грантор» ПЧ устанавливается на группу насосов ХВС, ГВС или ЦНО. Блок «Грантор» ПЧ обеспечивает поддержание постоянного давления в системах ХВС и ГВС или перепада в системе ЦНО, изменяя обороты электродвигателя насоса в зависимости от изменения давления в системе или перепада. На лицевой панели шкафа устанавливается потенциометр или цифро-аналоговый датчик для установки задания преобразователя частоты. При выходе преобразователя частоты из строя насос пускается напрямую от сети через обводной контактор в схеме блока «Грантор» РП, в случае чего на лицевой панели загорается соответствующая светодиодная лампа. В блоке «Грантор» ПЧ применяется преобразователь частоты серии FDU обеспечивающий следующие защиты электродвигателя и механической части насосного агрегата:
Электрическая принципиальная схема блока БПЧ предоставляется по запросу
| БПЧХ | ХХ | ХХ | Х | |
| БПЧ | блок нерегулируемый нереверсивный | |||
| Преобразователи частоты | ||||
| Х | при упрощенной формулировке позиция опускается | |||
| ХХ | кол-во преобразователей частоты | |||
| Порядковый номер блока | ||||
| Х | согласно таблице соответствия мощности электродвигателей обозначению блоков | |||
| Задание уставки технологического параметра | ||||
| 0 | со встроенным задатчиком уставки технологического параметра | |||
| 1 | с заданием уставки технологического параметра с внешней системы автоматики | |||
БЛОК РЕГУЛИРУЕМОГО ПРИВОДА С ПРЕОБРАЗОВАТЕЛМ ЧАСТОТЫ (БРПЧ)
Блок «Грантор» РПЧ (регулируемого привода с преобразователем частоты) обеспечивает пуск /останов, а также возможность регулирования оборотов трехфазного асинхронного электродвигателя за счет изменения частоты и амплитуды напряжения питания электродвигателя. К одному блоку подключается один электродвигатель. В блоке «Грантор» РПЧ предусмотрена защита электродвигателя от короткого замыкания и перегрузки по току. Блок «Грантор» РПЧ предназначен для управления электродвигателем в двух режимах — местном и дистанционном. В местном режиме пуск и останов шкафа осуществляется от кнопок, расположенных на лицевой панели, в дистанционном — от контроллера системы автоматизации. При выборе дистанционного режима управления, поступает информация (релейный сигнал) на систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока «Грантор» РПЧ предусмотрено подключение кнопки «Аварийный стоп», устанавливаемой рядом с управляемым электродвигателем.
Электрическая принципиальная схема блока БРПЧ-ХХ-ХХ-Х предоставляется по запросу
| БРПЧ | ХХ | Х | |
| БРПЧ | блок регулируемого электропривода с преобразователем частоты | ||
| Порядковый номер блока | |||
| ХХ | согласно таблице соответствия мощности электродвигателей обозначению блоков | ||
| Количество вводов питания и наличие резервного ввода | |||
| 2 | один основной ввод питания и один резервный с АВР | ||
| 2Д | один основной ввод питания и один резервный с ручным переключением | ||
| 3Д | два основных ввода питания и один резервный с ручным переключением | ||
БЛОК С ПЛАВНЫМ ПУСКАТЕЛЕМ (БПП)
Блок «Грантор» ПП (с плавным пускателем) обеспечивает пуск / останов, а также возможность плавного пуска / останова трехфазных асинхронных электродвигателей. К одному блоку подключается один электродвигатель. В блоке «Грантор» ПП предусмотрена защита электродвигателя от короткого замыкания и перегрузки по току с помощью автомата защиты электродвигателя (характеристика D). Блок «Грантор» ПП предназначен для управления электродвигателем в двух режимах — местном и дистанционном. В местном режиме пуск и останов шкафа осуществляется от кнопок, расположенных на лицевой панели шкафа, в дистанционном — от контроллера системы автоматизации. При выборе дистанционного режима управления поступает информация (релейный сигнал) на систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока «Грантор» ПП предусмотрено подключение кнопки «Аварийный стоп», устанавливаемой рядом с управляемым электродвигателем.
Электрическая принципиальная схема блока БПП предоставляется по запросу
| БПП | ХХ | Х Х | |
| БПП | Блок плавного пуска | ||
| Порядковый номер блока | |||
| ХХ | согласно таблице соответствия мощности электродвигателей обозначению блоков | ||
| Силовая схема | |||
| 1 | автоматический выключатель контактор-тепловое реле | ||
| 2 | автомат защиты двигателя — контактор | ||
| Тепловая защита двигателя | |||
| 1 | отсутствие модуля позисторной защиты двигателя в составе блока | ||
| 2 | наличие модуля позисторной защиты двигателя в составе блока | ||
БЛОК УСТРОЙСТВА ПЛАВНОГО ПУСКА (БУПП)
Блок «Грантор» УПП (устройства плавного пуска) обеспечивает плавный пуск / останов трехфазного асинхронного электродвигателя. К одному блоку подключается два Блока «Грантор» РПП (по одному на каждый насос), таким образом, один блок «Грантор» УПП устанавливается на группу насосов ХВС, ГВС или ЦНО. При выходе устройства плавного пуска из строя насос пускается напрямую от сети через обводной контактор в схеме блока «Грантор» РПП, в случае чего на лицевой панели загорается соответствующая светодиодная лампа. В блоке «Грантор» УПП применяется устройство плавного пуска серии TSA, обеспечивающее следующие защиты электродвигателя и механической части насосного агрегата:
Электрическая принципиальная схема блока БУПП предоставляется по запросу
| БУПП | Х | ХХ | |
| БУПП | блок устройства плавного пуска | ||
| Х | Кол-во подключаемых блоков управления | ||
| Порядковый номер блока | |||
| 2 | один основной ввод питания и один резервный с АВР | ||
| 2Д | один основной ввод питания и один резервный с ручным переключением | ||
| 3Д | два основных ввода питания и один резервный с ручным переключением | ||
ШКАФЫ ДИСПЕТЧЕРИЗАЦИИ (ШД)
Шкаф диспетчеризации (ШД) подходит для всех линеек шкафов управления «Грантор». К одному ШД возможно подключить до 6 различных шкафов «Грантор» одновременно (возможность подключения большего количества уточняется по запросу).
Шкаф диспетчеризации позволяет в режиме жесткого реального времени отслеживать следующие состояния подключенных ШУ «Грантор»:
Для каждого из 6 подключаемых ШУ «Грантор» создается свое рабочее поле (виртуальный АРМ), на котором отображается стандартная мнемосхема системы управления ШУ «Грантор».
Мнемосхемы, типы данных и параметры системы зависят от типа подключаемого ШУ «Грантор» и выбираются при создании виртуального АРМ и его конфигурировании. Перепрограммирование шкафа диспетчеризации не требуется.
Переключение между виртуальными АРМ происходит при помощи интерфейса управления, отображение текущих статусов подключенных ШУ «Грантор» осуществляется на основном экране.
Встроенный мастер настройки шкафа диспетчеризации позволяет сделать настройку системы диспетчеризации простой и быстрой.
Встроенный помощник отображает подсказки при удаленной настройке ШУ «Грантор», что позволяет просто и точно настроить системы под конкретные задачи.
Дополнительно шкаф диспетчеризации позволяет формировать статусные смс-сообщения и имеет встроенный веб-сервер для просмотра текущего состояния системы и функций диагностики.
Шкафы диспетчеризации в стандарте изготавливаются в корпусах (пластик или металл по запросу), обеспечивающих защиту IP54 и климатическое исполнение УХЛ4 по ГОСТ 15150-69.
| АЭП | 23 | 001 | 54К | 11Д | |
| АЭП | тип шкафа | ||||
| Питающее напряжение | |||||
| 23 | 1х220В | ||||
| 40 | 3х380 В | ||||
| Номинальный потребляемый ток шкафа управления | |||||
| 0,63–1 | диапазон токов, (А) | ||||
| Степень защиты | |||||
| 54 | IP54 (пылевлагозащитное исполнение) | ||||
| 11Д | шкаф диспетчеризации | ||||
| 11ДБ | шкаф диспетчеризации с двумя вводами питания со встроенным АВР | ||||
