ГРАНТОР - Шкаф противопожарной вентиляции для систем дымоудаления и подпора

Технические характеристики

Количество вентиляторов	до 2-х
Напряжение питания	1ф/230В или 3ф/380В 50 Гц
Мощность номинальная	до 30 кВт на каждый двигатель
Ток номинальный	0,1...63А
Корпус	IP54, УХЛ1...4, мет. корпус
Плавный пуск	Опция
АВР	Опция

Применение

Шкафы управления вентиляторов противопожарной вентиляции и подпора ГРАНТОР предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналом пожар.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шкаф управления ГРАНТОР - Шкаф противопожарной вентиляции для систем дымоудаления и подпора

ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

Питание	1х220 В ± 10 %, 50 Гц для АЭП23; 3х380 В ± 10 %, 50 Гц для АЭП40
Мощность	до 30 кВт на каждый двигатель
Количество подключаемых вентиляторов	До 2-х
Входные сигналы	«Пожар»
Выходные сигналы	«Автоматика отключена», «Пожар», «Авария» и «Работа» вентилятора. «Авария клапана», «Клапан открыт», «Клапан закрыт» (для серии ВПх, где х – количество клапанов)
Индикация	«Сеть», «Авария» и «Работа» вентилятора
Защиты	От короткого замыкания
	Определение обрыва силовых цепей электродвигателя
	Органов управления от несанкционированного доступа
Температура окружающей среды	0…+40 °C (средняя не более +35 °C)
Дополнительные модули	Плавный пуск, частотный преобразователь, подключение калорифера
Относительная влажность	20-90 % (без конденсата)
Степень защиты	IP54
Корпус шкафа	Металл
ОПЦИИ*	Дополнительные функции по диспетчеризации, указаны ниже Различные климатические исполнения

* - Все опции указаны ниже в разделе ОПЦИИ

МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

ОСНОВНЫЕ ВАРИАНТЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

БЕЗ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ

Питание (50 Гц)	Кол-во подкл. двиг.	Тип	Подключение клапанов	Серия с ПП	Кол-во вводов питания
1ф220 В	1	АЭП23-ХХХ-54-11ВП	-	-	1
	2	АЭП23-ХХХ-54-22ВП	-
	1	АЭП23-ХХХ-54-11ВП1	1
	2	АЭП23-ХХХ-54-22ВП1	1
3ф380 В	1	АЭП40-ХХХ-54-11ВП	-
	2	АЭП40-ХХХ-54-22ВП
	1	АЭП40-ХХХ-54-11ВП1	1
	2	АЭП40-ХХХ-54-22ВП1	1
	1	АЭП40-ХХХ-54-11ВП1Б	-		2	с АВР
	2	АЭП40-ХХХ-54-22ВП1Б	-			с АВР
	2	АЭП40-ХХХ-54-22ВП1Б2	1			без АВР

С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ

Питание (50 Гц)	Кол-во подкл. двигателей	Тип	Подключение клапанов	Кол-во вводов питания
3?380 В	1	АЭП40-ХХХ-54Ч-11ВП	-	1
	2	АЭП40-ХХХ-54Ч2-22ВП	-
	1	АЭП23-ХХХ-54Ч-11ВП1	1
	2	АЭП40-ХХХ-54Ч2-22ВП1	1
	1	АЭП40-ХХХ-54Ч-11ВПБ	-	2	с АВР
	1	АЭП40-ХХХ-54Ч-11ВП1Б	-		с АВР
	2	АЭП40-ХХХ-54Ч2-22ВПБ2			без АВР

ОСНОВНЫЕ ПАРАМЕТРЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

ПРИНЦИП РАБОТЫ ШКАФА УПРАВЛЕНИЯ

В шкафу предусмотрено два режима управления – «Автоматический» и «Ручной». Выбор режима управления осуществляется пользователем с лицевой панели шкафа от переключателя с ключом. Режим работы «Блокировка» служит для останова электродвигателя вентилятора с передней панели шкафа управления.

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Алгоритм работы шкафа управления в автоматическом режиме организован следующим образом: при переводе тумблера в положение «Автоматический» подаётся команда на закрытие клапана. При поступлении сигнала «Пожар» (размыкание контакта, логика по фронту) начинается отчёт времени (настройка пользователем) до пуска вентилятора, происходит открытие клапана. После задержки происходит пуск вентилятора напрямую от сети (от УПП или от ПЧ для шкафа управления соответствующей модификации). Включается индикация и диспетчеризация «Работа вентилятора». Останов работы вентилятора производится через режим «Блокировка». В шкафу предусмотрена регулируемая задержка для пуска и останова вентилятора, позволяющая ограничить количество пусков.

АВАРИЙНЫЕ СИТУАЦИИ ВЕНТИЛЯТОРА

В случае аварии вентилятора – происходит останов вентилятора, срабатывает индикация и диспетчеризация «Авария вентилятора». При аварии вентилятора клапан принудительно закрывается.

Возможные аварии вентилятора: по срабатыванию автомата защиты и по определению обрыва в силовой цепи питания двигателя. Обрыв двигателя определяется, если вентилятор не находится в работе.

АВАРИЙНЫЕ СИТУАЦИИ КЛАПАНА

Авария клапана определяется по срабатыванию автомата защиты. При аварии – индикация и диспетчеризация «Авария клапана», на логику работы вентилятора не влияет.

ОПЦИИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

ШКАФ УПРАВЛЕНИЯ С ПЛАВНЫМ ПУСКОМ ЭЛЕКТРОДВИГАТЕЛЯ

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальной срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера (см. Рис. 5, стр.10) показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления "Грантор" данной серии предлагается осуществлять пуском "зведа-треугольник".

Примечание. Для заказа шкафа с пуском "звезда-треугольник" предусмотрена специальная опция.

ОПЦИИ ОБЩЕГО ПРИМЕНЕНИЯ

Блок подключения нагревателей для систем подпора. (Подбор опции осуществляется по мощности нагревателя, стандартное напряжение – 3ф380 В);
Блок подключения концевых выключателей на 1 клапан;
Блок клапана с электропитанием 24 В;
Блок подключения дополнительного сигнала «Пожар», НО контакт и диспетчеризация;
Исполнение шкафа в корпусе красного цвета по RAL3000;
Блок защиты от импульсных перенапряжений тип 2 на один ввод (непрямое попадание молнии);
Блок защиты от повышенного / пониженного напряжения на один ввод;
Блок подключения датчика РТС на 1 электродвигатель;
Блок пуска двигателя "звезда-треугольник".

ШКАФ УПРАВЛЕНИЯ С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ

Частотное регулирование в системах противопожарной вентиляции и подпора предназначено для многоуровневых и разветвленных систем с возможным ограничением отбора воздуха от максимального расчетного, при этом обеспечивается поддержание точного воздушного потока в системе вентиляции. В таких шкафах управление работой электродвигателя происходит от преобразователя частоты, что обеспечивает минимальные потери в электродвигателе, плавный пуск и останов основного или резервного электродвигателя. В маркировки шкафа (после IP) добавляется обозначение «Ч» (например, АЭП40-013-54Ч-11ВП1).

МОДИФИКАЦИЯ ШКАФА С ДВУМЯ ВВОДАМИ ПИТАНИЯ

Для шкафов дымоудаления должен быть организован вышестоящий АВР, согласно регламенту ГОСТ Р 533325-2012. Если вышестоящий АВР для подключения шкафа не реализован, существует модификация шкафов дымоудаления со встроенным АВР.

В конце маркировки шкафа добавляется обозначение «Б» (например, АЭП40-025-54-11ВП1Б). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переклю- чение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя.

В шкафах управления с двумя вводами питания без встроенного АВР питание каждого вентилятора осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (например, АЭП40-025-54-22ВП1Б2).

УВЕЛИЧЕНИЕ ФУНКЦИОНАЛЬНОСТИ ШКАФА УПРАВЛЕНИЯ

Имеется возможность расширить функционал базовой версии шкафа диспетчеризацией, цифровой передачей данных, климатическим исполнением, опциями общего применения. В запросе необходимо указать необходимую опцию.

Цифровая передача данных:

блок связи по протоколу Modbus RTU;
блок связи по протоколу Profibus DP;
блок коммуникационного модуля Ethernet;
блок связи по протоколу Profinet;
блок связи по протоколу Modbus TCP и другие.

Для установки на лицевую панель:

блок амперметра (с переключателем) на 1 электродвигатель;
блок вольтметра (с переключателем) на 1 ввод питания;
блок выносного пульта мягкого пускателя TSA;
блок выносного пульта преобразователя частоты FDU;

Климатическое исполнение шкафа:

Соответствие ГОСТ15150-69 в части категорий климатического исполнения УХЛ1 и УХЛ2.

климатическое исполнение УХЛ1. Условия эксплуатации шкафа: t –60…+40 ?С на открытом воздухе;
климатическое исполнение УХЛ2. Условия эксплуатации шкафа: t –60…+40 ?С под навесом (без прямого воздействия солнечных лучей и осадков) или в неотапливаемом помещении;
отдельно заказывается к шкафу дождевая крыша, защитное стекло и цоколь 100–200 мм.

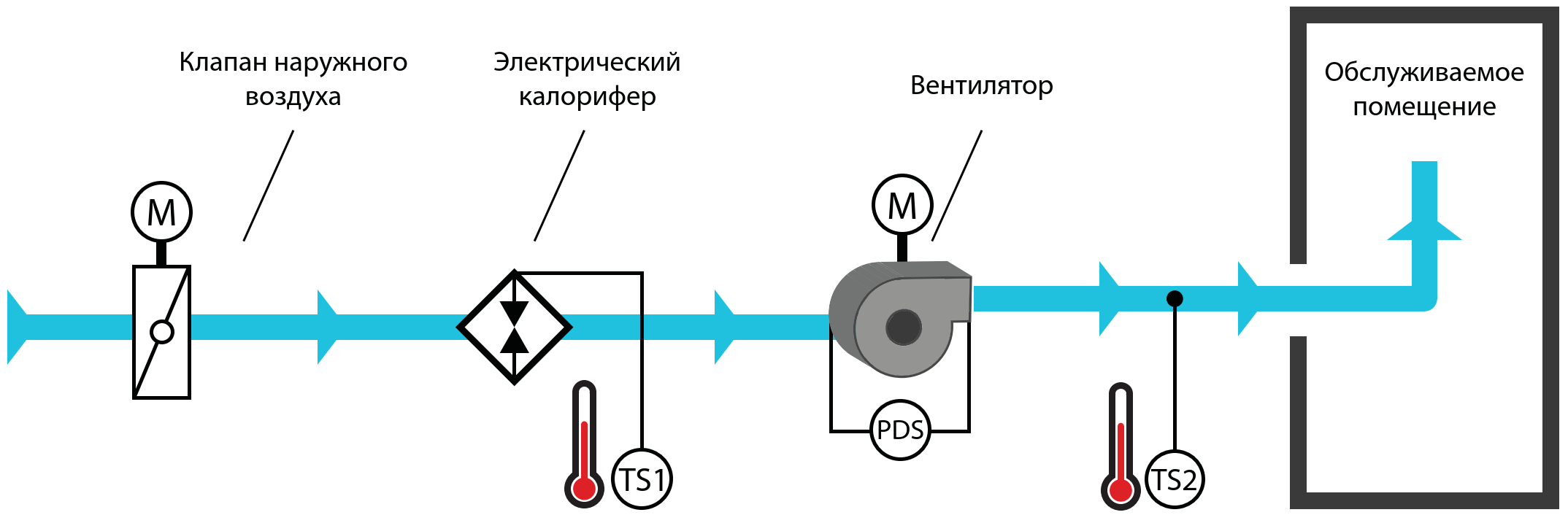

Блок плавного пуска шкафа противодымной вентиляции типа ВП методом пуска "звезда-треугольник". Система подпора для МГН

В соответствии с требованиями Федерального закона от 22.07.2008 г. №123-ФЗ в многоэтажных зданиях и сооружениях должны быть предусмотрены безопасные зоны для маломобильных групп населения, обеспечивающие их защиту от пожара до момента прибытия пожарных подразделений. Реализовывается такая защита системой подпора с нагревом (калорифером). Шкафы дымоудаления и подпора «Грантор» модификации ВП подходят для таких систем. Для подключения и управления одним калорифером в шкаф управления добавляется опция «Блок подключения нагревателя соответствующей мощности».

Стандартное напряжение питания нагревателя — 3ф380 В. Мощность нагревателя — от 6 до 48 кВт.

Например, в опцию «Блок подключения нагревателя до 6 кВт, 3?380 В, Iном до 16 А» включено: питание и управление одним трехфазным калорифером мощностью до 6 кВт, подключение термостата для включения и выключения калорифера, автомат защиты нагревателя от перегрузки по току, возможность ручного управления калорифером с двери шкафа, термостат для защиты калорифера от перегрева, индикация и диспетчеризация.

TS1 — термостат защиты калорифера от перегрева.
TS2 — термостат наружного воздуха.

Примечание: Полный перечень опций предоставляется по запросу. Возможно специальное исполнение под заказ.
