Шкаф управления ГРАНТОР - Шкаф управления для дренажных, канализационных насосов и систем наполнения

ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ ДРЕНАЖНЫХ, КАНАЛИЗАЦИОННЫХ НАСОСОВ И СИСТЕМ НАПОЛНЕНИЯ

Шкафы «Грантор» для управления дренажными и канализационными системами предназначены для управления стандартными асинхронными электродвигателями в соответствии с сигналами управления по уровням. Имеют два режима управления — «Автоматический» и «Ручной». В данной серии шкафов реализованы два принципа работы — «Дренаж» и «Наполнение».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ ДРЕНАЖНЫХ, КАНАЛИЗАЦИОННЫХ НАСОСОВ И СИСТЕМ НАПОЛНЕНИЯ

* - Все опции указаны ниже в разделе ОПЦИИ

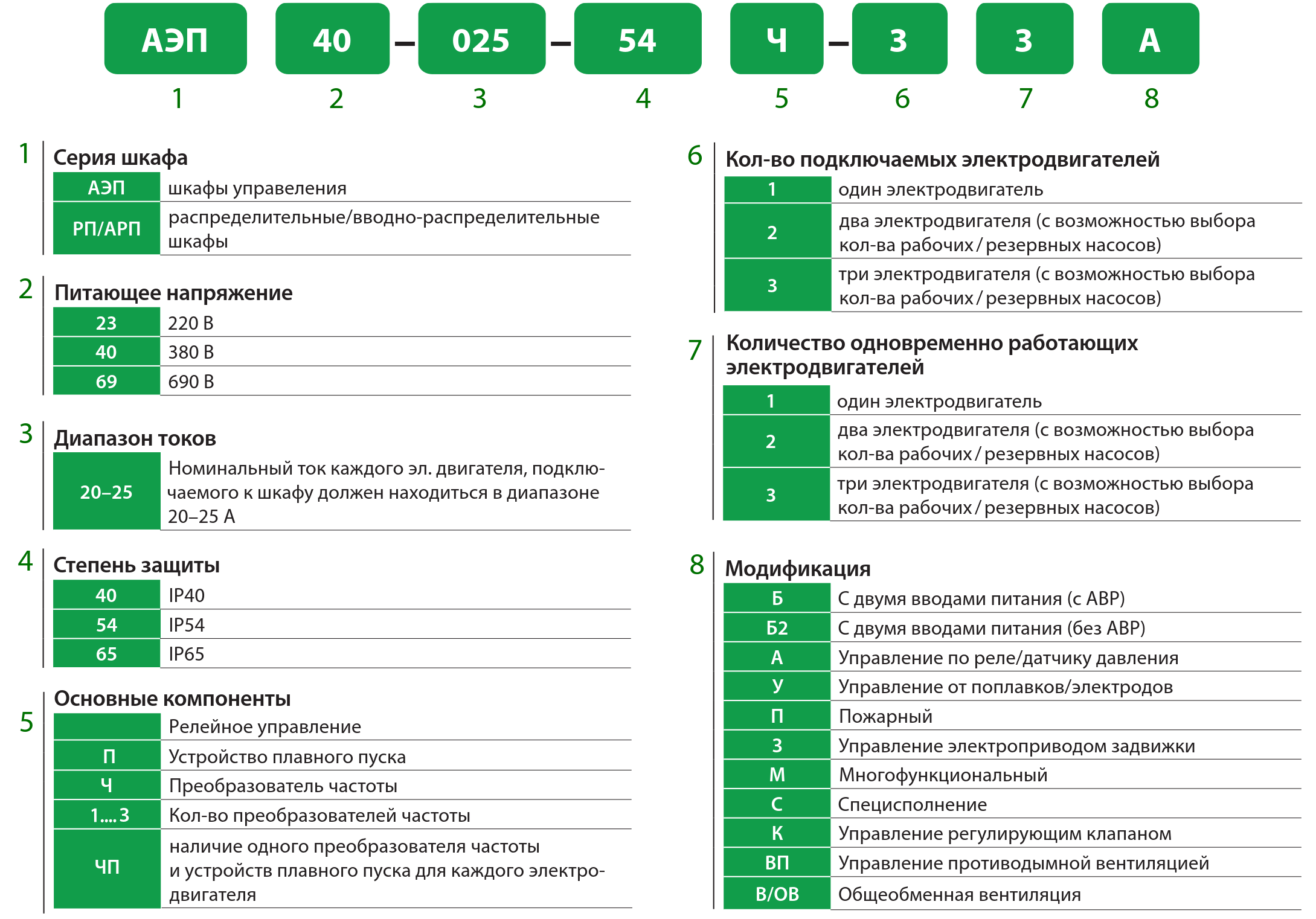

МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ ДРЕНАЖНЫХ, КАНАЛИЗАЦИОННЫХ НАСОСОВ И СИСТЕМ НАПОЛНЕНИЯ

ОСНОВНЫЕ ВАРИАНТЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ ДРЕНАЖНЫХ, КАНАЛИЗАЦИОННЫХ НАСОСОВ И СИСТЕМ НАПОЛНЕНИЯ

Примечание. К шкафам управления возможно подключение электродвигателей мощностью 0,06–800 кВт (номинальный ток 0,1–1600 А). Информация по шкафам управле- ния на мощность, не указанную далее в каталоге, предоставляется по запросу.

ОСНОВНЫЕ ПАРАМЕТРЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ

РЕЖИМЫ РАБОТЫ ШКАФА УПРАВЛЕНИЯ

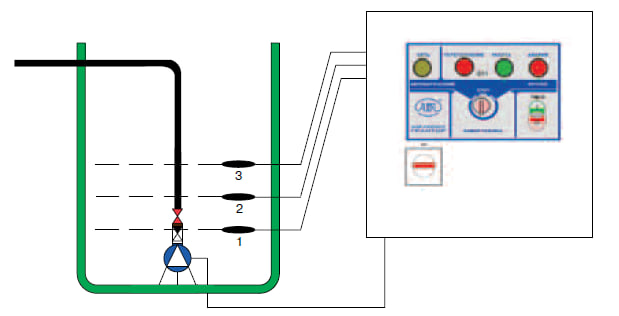

Работа шкафа на один насос Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: переполнение

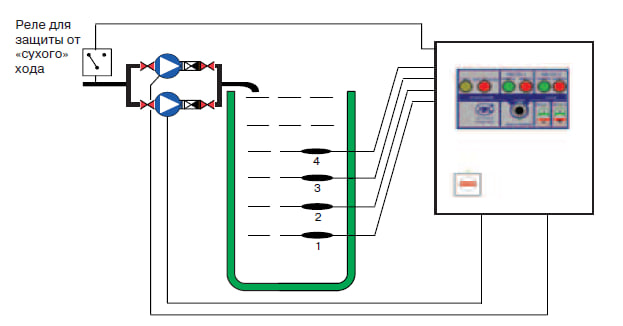

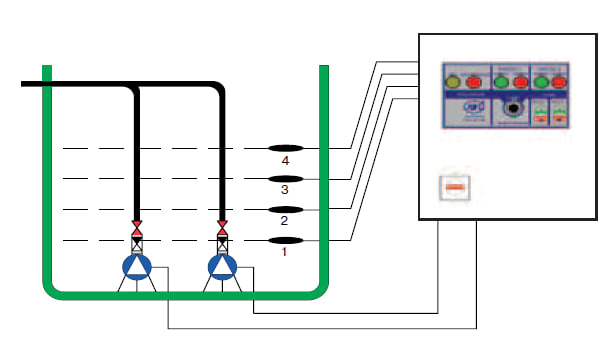

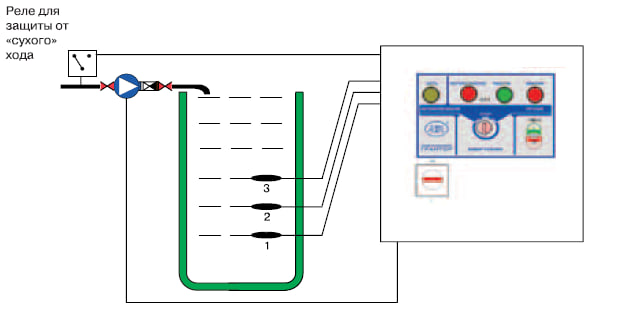

Работа шкафа на два насоса Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: уровень включения двух насосов Поплавок № 4: переполнение

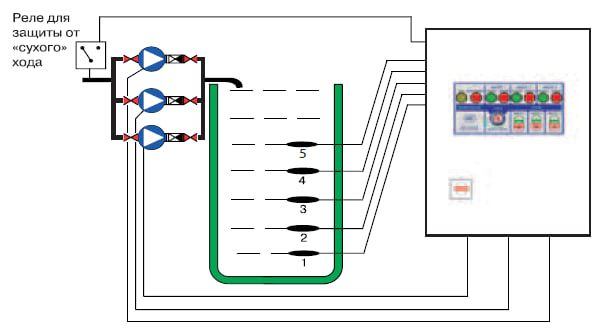

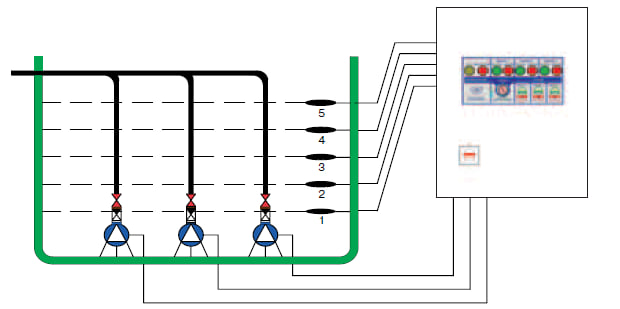

Работа шкафа на три насоса Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: уровень включения двух насосов Поплавок № 4: уровень включения трех насосов Поплавок № 5: переполнение Примечание. в шкафах управления для двух и более насосов предусмотрен выбор количества рабочих / резервных насосов.

РЕЖИМ "ДРЕНАЖ"

Данный принцип работы используется в различных системах:

• КНС;
• очистные сооружения;
• ливневая канализация;
• дренажные приямки;
• котлованы и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом — от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды и т.д.).

При автоматическом режиме если уровень жидкости ниже уровня срабатывания поплавка № 1, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка № 2, происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании вышестоящих поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Останов всех работающих насосов происходит при размыкании контактов поплавка № 1.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих / резервных насосов.Принцип работы в режиме «Наполнение»

Данный принцип работы используется в различных системах:

• станции I и II подъема
• наполнение резервуаров
• управление скважинными насосами и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом — от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды* и т.д.).

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг нижестоящего поплавка, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка № 1 происходит пуск всех рабочих насосов. Останов всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольный останов всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации.

Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения. Имеется возможность пользовательского изменения времени наработки.

В целях защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность пользовательского изменения).

СЕРИЯ ШКАФОВ УПРАВЛЕНИЯ С ПЛАВНЫМ ПУСКОМ (МЯГКИМ ПУСКАТЕЛЕМ)

Шкафы управления «Грантор» c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3х380 В.

Пусковой ток при прямом включении в 6–7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2–3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера (см. Рис. 5 на стр.10) показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления «Грантор» данной серии до 11 кВт включительно комплектуются мягкими пускателями 3V40, свыше 11 кВт — мягкими пускателями TSA.

В маркировки шкафа (после IP) добавляется обозначение «П» (например АЭП40-036-54КП-22У).

СЕРИЯ ШКАФОВ УПРАВЛЕНИЯ С ДВУМЯ ВВОДАМИ ПИТАНИЯ

В случае установки шкафа управления «Грантор» на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без).

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (например АЭП40-036-54КП-22УБ).

В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (например АЭП40-036-54КП-22УБ2).

ОПЦИИ ШКАФА УПРАВЛЕНИЯ ДЛЯ ДРЕНАЖНЫХ, КАНАЛИЗАЦИОННЫХ НАСОСОВ И СИСТЕМ НАПОЛНЕНИЯ

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций: диспетчеризация, цифровая передача данных, климатическое исполнение, опции общего применения.

Диспетчеризация:

• блок диспетчеризации через GSM / GPRS-модем (в шкафу устанавливается модем и антенна; дальность связи — ограниченна покрытием сети GSM);
• блок диспетчеризации через радиомодем (дальность связи — до 8 км прямой радиовидимости);
• блок диспетчеризации через телефонный модем (дальность связи — ограничена длиной кабеля);
• блок диспетчеризации «Работа» на 1 электродвигатель (перекидной контакт на клеммной колодке);
• блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке);
• блок диспетчеризации режима работы шкафа «Автоматический» (перекидной контакт на клеммной колодке);
• блок диспетчеризации и индикации 1-го уровня (перекидной контакт на клеммной колодке и лампа на дверце шкафа).

Цифровая передача данных:

• блок связи по протоколу Modbus RTU;
• блок связи по протоколу Profibus DP;
• блок коммуникационного модуля Ethernet;
• блок связи по протоколу Profinet;
• блок связи по протоколу Modbus TCP и другие;

Для установки на лицевую панель:

• блок амперметра (с переключателем) на 1 электродвигатель;
• блок вольтметра (с переключателем) на 1 ввод питания;
• блок выносного пульта мягкого пускателя TSA;
• блок счетчика моточасов на 1 электродвигатель.

Примечание. При заказе шкафа управления с опциями или комплекта, габариты, указанные в таблицах подбора могут быть изменены. В этом случае габариты предоставляются по запросу.

Климатическое исполнение шкафа:

Соответствие ГОСТ15150-69 в части категорий климатического исполнения УХЛ1 и УХЛ2.

• климатическое исполнение УХЛ1. Условия эксплуатации шкафа: t –60…+40 ?С на открытом воздухе;
• климатическое исполнение УХЛ2. Условия эксплуатации шкафа: t –60…+40 ?С под навесом (без прямого воздействия солнечных лучей и осадков) или в неотапливаемом помещении;
• отдельно заказывается к шкафу дождевая крыша, защитное стекло и цоколь 100–200 мм.

Опции общего применения:

• блок подключения электродов для шкафа управления дренажными и канализационными насосами (встраивается на заводе);
• блок защиты от импульсных перенапряжений тип 2 на один ввод (непрямое попадание молнии);
• Блок защиты от повышенного / пониженного напряжения на один ввод;
• блок защиты 1-го мягкого пускателя TSA от сероводорода. При установке шкафа над резервуаром с перекачиваемой жидкостью или в недостаточно проветриваемом помещении КНС, испарения жидкости (сероводород и др.) оказывают негативное влияние на мягкие пускатели. В таких условиях необходимо использовать мягкие пускатели с платами со специальным защитным покрытием;
• блок подключения датчика Рt100 или Pt1000 на 1 электродвигатель;
• блок подключения датчика РТС на 1 электродвигатель;
• блок подключения дистанционного пуска / останова шкафа в режиме «Автоматический»;
• блок монитора нагрузки М20 3х(380–500) на 1 электродвигатель.
