Шкафы управления ГРАНТОР
/
Шкаф управления общеобменной вентиляцией
/
Шкаф управления ГРАНТОР - Шкаф управления для систем общеобменной вентиляции

Шкаф управления ГРАНТОР - Шкаф управления для систем общеобменной вентиляции

Технические характеристики
Количество вентиляторов до 2-х
Напряжение питания 1ф/230В или 3ф/380В 50 Гц
Мощность номинальная до 30 кВт на каждый двигатель
Ток номинальный 0,1...63А
Корпус IP54, УХЛ1...4, мет. корпус
Плавный пуск Опция
АВР Опция



Применение

Шкаф управления ГРАНТОР для систем общеобменной вентиляции предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Шкаф управления ГРАНТОР - Шкаф управления для систем общеобменной вентиляции



ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ СИСТЕМ ОБЩЕ ОБМЕННОЙ ВЕНТИЛЯЦИИ

Шкафы управления вентиляторов противопожарной вентиляции и подпора ГРАНТОР предназначены для контроля и управления стандартными асинхронными  электродвигателями одного типоразмера в соответствии с сигналом пожар.

Применяются для управления вентиляционными приточными и вытяжными системами.

Обеспечивают:

  • Регулирование температуры приточного воздуха.
  • Поддержание заданной температуры приточного воздуха по ПИД-закону.
  • Автоматический выбор режимов (зима/лето).
  • Защиту системы от замерзания воды в теплообменнике.
  • Подогрев приточного воздуха.
  • Защиту системы от перегрева электрического нагревателя.
  • Работу по дистанционным сигналам управления.
  • Выравнивание моторесурса электродвигателей.*
  • Взаимное резервирование электродвигателей.*



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ СИСТЕМ ОБЩЕ ОБМЕННОЙ ВЕНТИЛЯЦИИ

Питание 1х220 В ± 10 %, 50 Гц для АЭП23; 3х380 В ± 10 %, 50 Гц для АЭП40
Мощность до 30 кВт на каждый двигатель
Количество подключаемых вентиляторов До 2-х
Входные сигналы Согласно типу шкафа
Выходные сигналы «Автоматика отключена»,  «Авария» и «Работа» вентилятора «Авария клапана», «Клапан открыт», «Клапан закрыт» или другие согласно типу шкафа
Индикация «Сеть», «Авария» и «Работа» вентилятора
Защиты От короткого замыкания
Определение обрыва силовых цепей электродвигателя
Органов управления от несанкционированного доступа
Температура окружающей среды 0…+40 °C (средняя не более +35 °C)
Дополнительные модули Плавный пуск, частотный преобразователь, подключение калорифера
Относительная влажность 20-90 % (без конденсата)
Степень защиты IP54
Корпус шкафа Металл
ОПЦИИ* Дополнительные функции по диспетчеризации, указаны ниже
Различные климатические исполнения

* - Все опции указаны ниже в разделе ОПЦИИ



МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ СИСТЕМ ОБЩЕ ОБМЕННОЙ ВЕНТИЛЯЦИИ



ОСНОВНЫЕ ВАРИАНТЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ СИСТЕМ ОБЩЕ ОБМЕННОЙ ВЕНТИЛЯЦИИ

Питание (50 Гц) Тип нагревателя Количество подкл. двигателей Тип Принцип работы
1 x 220 В Водяной 1 АЭП23-ХХХ-54В-11В Приточная вентиляция
2 АЭП23-ХХХ-54В-21В Приточная вентиляция с резервным вентилятором
2 АЭП23-ХХХ-54В-22ОВ Приточно-вытяжная вентиляция
3 x 380 В Водяной 1 АЭП40-ХХХ-54В-11В Приточная вентиляция
2 АЭП40-ХХХ-54В-21В Приточная вентиляция с резервным вентилятором
2 АЭП40-ХХХ-54В-22ОВ Приточно-вытяжная вентиляция
Электрический 1 АЭП40-ХХХ-54Эх.хх-11В Приточная вентиляция
2 АЭП40-ХХХ-54Эх.хх-21В Приточная вентиляция с резервным вентилятором
2 АЭП40-ХХХ-54Эх.хх-22ОВ Приточно-вытяжная вентиляция
1 х 220 В / 3 х 380 В Отсутствует 1 АЭП40-006/016-54-11В Вытяжная вентиляция
3 х 380 В 1 АЭП40-006/016-54-21В Вытяжная вентиляция с резервным вентилятором

ОСНОВНЫЕ ПАРАМЕТРЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ДЛЯ СИСТЕМ ОБЩЕ ОБМЕННОЙ ВЕНТИЛЯЦИИ

ПРИНЦИП РАБОТЫ ШКАФА УПРАВЛЕНИЯ

Шкаф управления «Грантор» имеет два режима работы – «Ручной» и «Автоматический». Выбор режима управления осуществляется пользователем с двери шкафа.

РУЧНОЙ РЕЖИМ РАБОТЫ

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа соответствующими кнопками «Пуск/Стоп», с отображением индикации состояния. В автоматическом режиме – от сигналов внешних датчиков температуры.

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Рассмотрим работу шкафа управления в автоматическом режиме на примере поддержания заданной температуры в помещении. По датчику температуры наружного воздуха выбирается режим работы «Лето» или «Зима». Переключение в режим «Зима» происходит в случае снижения температуры наружного воздуха ниже заданного порога в логическом модуле. При наличии водяного нагревателя ШУ обеспечивает поддержание заданного значения температуры воздуха в помещении путем регулирования положения клапана по закону ПИД-регулирования, а при наличии электрического нагревателя — путем включения/отключения ступеней.

* Для шкафов с резервным вентилятором.

Приточные и вытяжные вентиляторы работают всегда. Останов осуществляется переводом шкафа управления в режим «Стоп» или по сигналу «Пожар».

В шкафах управления приточными и общеобменными системами вентиляции предусмотрена возможность выбора часов работы вентиляторов по дням недели.

Для выравнивания ресурса электродвигателя по времени реализована функция смены последовательности включения вентиляторов. Вентилятор с наименьшей наработкой всегда включается первым.*

АВАРИЙНЫЕ СИТУАЦИИ

  • Обрыв или потеря сигналов датчиков температуры на- ружного воздуха и температуры в помещении. Вместо показаний датчиков берутся предустановленные в логическом модуле значения температуры.
  • Авария вентилятора при срабатывании реле перепада давления. В случае срабатывания реле перепада давления (контакты замкнуты во время работы вентилятора после соответствующей временной задержки) происходит оста- нов соответствующего вентилятора и загорается индикация «Авария».
  • Авария рабочего вентилятора.* В случае неисправности од- ного из вентиляторов шкаф автоматически включит в работу резервный вентилятор, а на лицевой панели шкафа загорится лампа «Авария» вышедшего в аварию вентилятора.

ЦИФРОВАЯ ПЕРЕДАЧА ДАННЫХ

  • Блок связи по протоколу Modbus RTU (в шкафах с нагревателями в стандартной комплектации);
  • Блок связи по протоколу ModBus TCP;
  • Блок коммуникационного модуля Ethernet и другие.

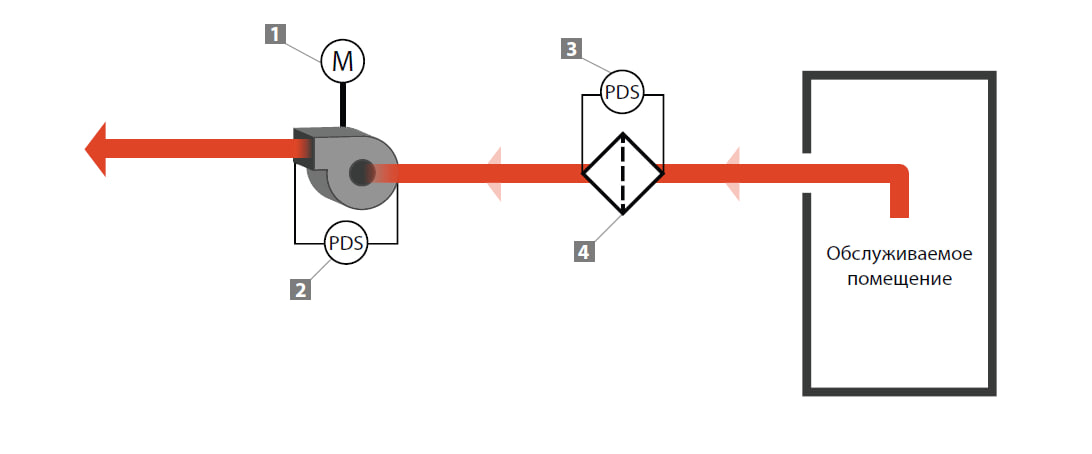

Вытяжная вентиляция. Маркировка АЭП40 – ХХХ – 54 – 11В
1. Электродвигатель вытяжного вентилятора.
2. Реле перепада давления на вытяжном вентиляторе.
3. Реле перепада давления на фильтре в вытяжном воздуховоде.
4. Фильтр в вытяжном воздуховоде.
Режимы работы шкафа
В ручном режиме пуск вентилятора от своих кнопок пуск/стоп.
Алгоритм работы приточной вентиляции в автоматическом режиме
Вытяжной вентилятор (1) работает по дистанционному сигналу. При входящем сигнале «Пожар» вытяжная система полностью отключается.

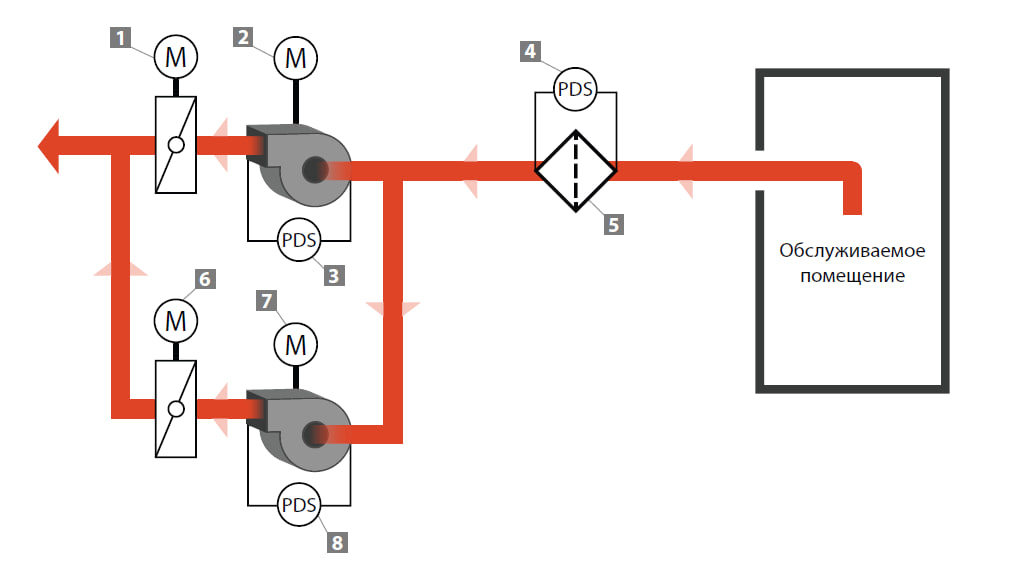

Вытяжная вентиляция с резервным вентилятором. Маркировка АЭП40 – ХХХ – 54 – 21В



1. Электродвигатель вытяжной заслонки на вентиляторе №1.
2. Электродвигатель вытяжного вентилятора №1.
3. Реле перепада давления на вытяжном вентиляторе №1.
4. Реле перепада давления на фильтре в вытяжном воздуховоде.

5. Фильтр в вытяжном воздуховоде.
6. Электродвигатель вытяжной заслонки на вентиляторе №2.
7. Электродвигатель вытяжного вентилятора №2.
8. Реле перепада давления на вытяжном вентиляторе №2.
Режимы работы шкафа
В ручном режиме пуск вентиляторов от своих кнопок пуск / стоп,
открытие / закрытие вытяжных заслонок происходит вместе с пуском соответствующих вентиляторов (пуск – открытие, останов – закрытие).
Алгоритм работы приточной вентиляции в автоматическом режиме
Логика работы аналогична АЭПхх-ХХХ-54-11В с учетом того, что резервный вентилятор включается при аварии основного. Смена по времени работы не предусматривается.
При входящем сигнале «Пожар» вытяжная система полностью отключается.

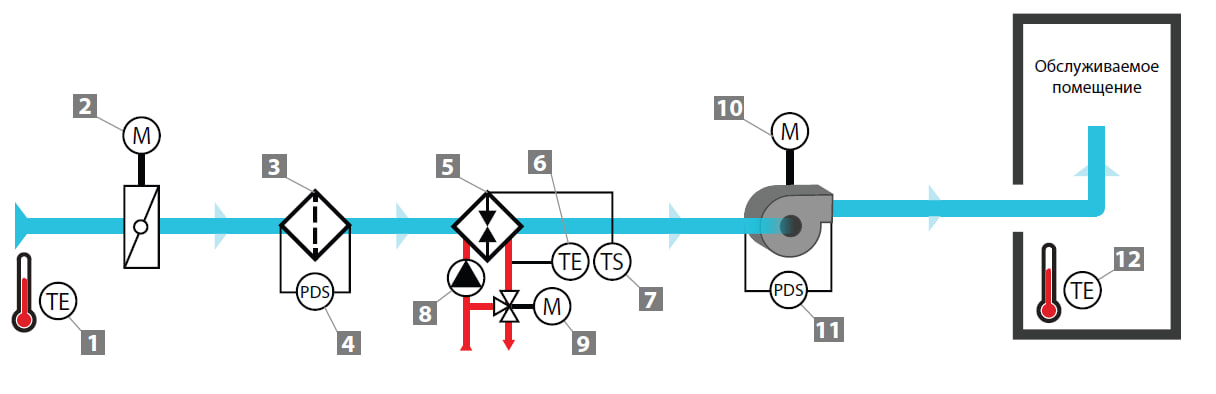

Приточная вентиляция (водяной нагрев). Маркировка АЭПхх – ХХХ – 54В – 11В



1. Датчик температуры наружного воздуха.
2. Электродвигатель приточной заслонки.
3. Фильтр в приточном воздуховоде.
4. Реле перепада давления на фильтре в приточном воздуховоде.
5. Водяной нагреватель.
6. Датчик температуры в обратном трубопроводе системы нагрева.

7. Капиллярный термостат для защиты от замерзания.
8. Электродвигатель насоса в обратном трубопроводе.
9. Электропривод регулирующего клапана в обратном трубопроводе.
10. Электродвигатель приточного вентилятора.
11. Реле перепада давления на фильтре приточного вентилятора.
12. Датчик температуры в помещении.
Режимы работы шкафа
В ручном режиме пуск вентилятора и насоса от своих кнопок пуск/стоп, открытие/закрытие приточной заслонки происходит вместе с пуском вентилятора, открытие/закрытие регулирующего клапана происходит одновременно с пуском насоса (пуск- открытие, останов-закрытие).
Алгоритм работы приточной вентиляции в автоматическом режиме
Вентилятор (10) работает всегда, приточная заслонка (2) открыта. Датчик температуры наружного воздуха (1) служит для выбора режима работы «Зима/Лето»
В режиме «Зима» происходит включение нагревателя для подогрева воздуха. В шкафах с водяным нагревателем подогрев воздуха осуществляется за счет работы насоса (8) и регулирующего клапана (9). Регулирование происходит по датчику температуры в помещении (12). Величина поддерживаемой температуры выбирается в логическом модуле шкафа.
Датчик температуры в обратном трубопроводе (6) служит для защиты от замерзания воды в теплообменнике. Минимальная величина температуры обратной воды также выбирается в логическом модуле. Капиллярный термостат (7) служит для защиты от замерзания. В режиме «Лето» нагреватель не работает. При входящем сигнале «Пожар» приточная система полностью отключается.

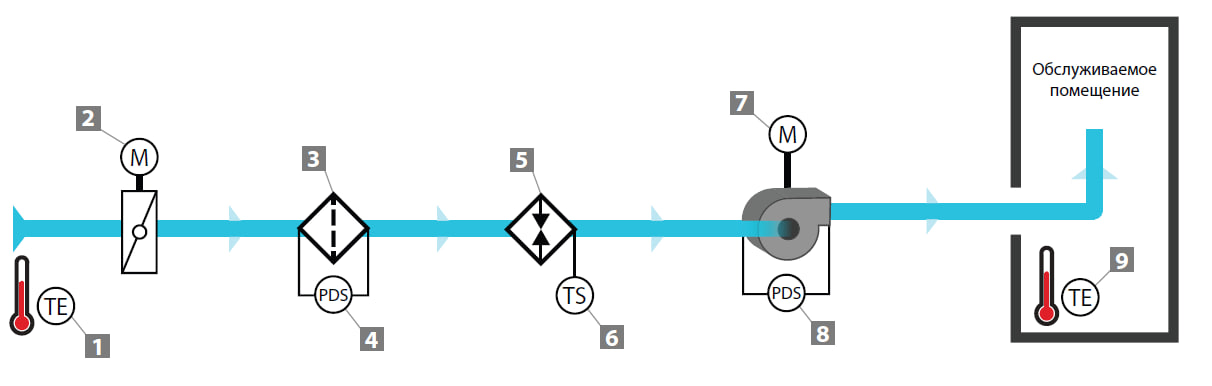

Приточная вентиляция (электрический нагрев). Маркировка АЭПхх – ХХХ – 54Эх.хх – 11В



1. Датчик температуры наружного воздуха.
2. Электродвигатель приточной заслонки.
3. Фильтр в приточном воздуховоде.
4. Реле перепада давления на фильтре в приточном воздуховоде.
5. Электрический нагреватель.

6. Термостат защиты от перегрева.
7. Электродвигатель приточного вентилятора.
8. Реле перепада давления на фильтре приточного вентилятора.
9. Датчик температуры в помещении.
Режимы работы шкафа
В ручном режиме пуска вентилятора и электрокалорифера от своих кнопок пуск/стоп, открытие/закрытие приточной заслонки происходит вместе с пуском вентилятора, (пуск- открытие, останов-закрытие).
Алгоритм работы приточной вентиляции в автоматическом режиме
Вентилятор (7) работает всегда, приточная заслонка (2) открыта.Датчик температуры наружного воздуха (1) служит для выбора режима работы «Зима/Лето». В режиме «Зима» происходит включение нагревателя для подогрева воздуха. В шкафах с электрическим нагревателем подогрев воздуха осуществляется за счет подачи напряжения на электрокалорифер (5). Регулирование происходит по датчику температуры в помещении (9). Величина поддерживаемой температуры выбирается в логическом модуле шкафа. Для защиты электрокалорифера от перегрева служит встроенный термостат. В режиме «Лето» нагреватель не работает. При входящем сигнале «Пожар» приточная система полностью отключается.

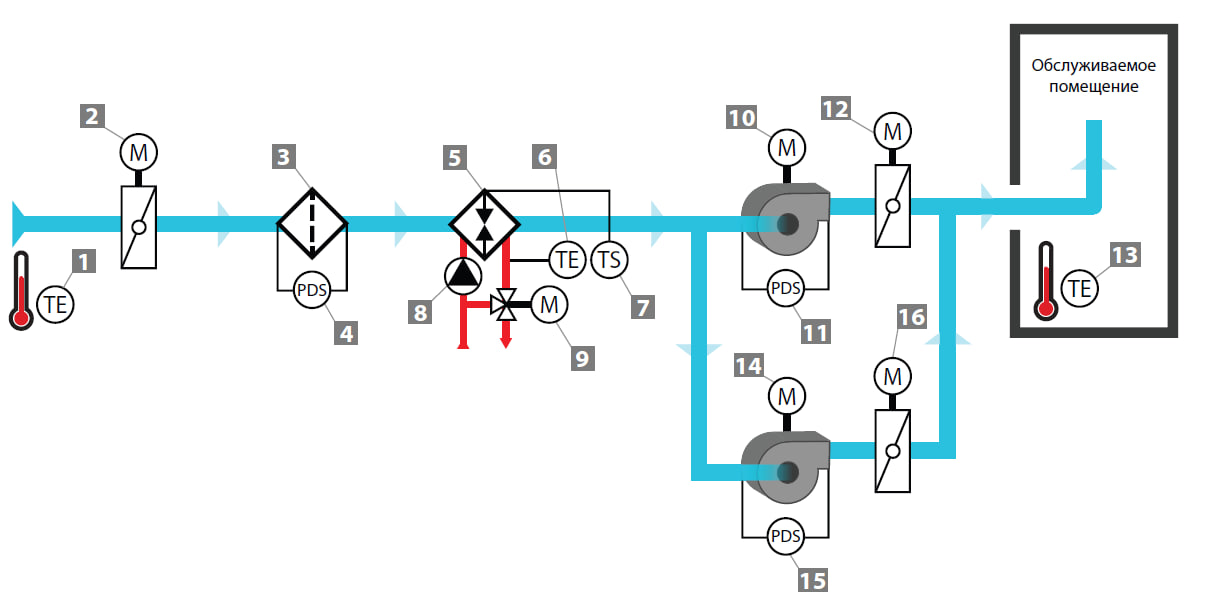

Приточная вентиляция (водяной нагрев), резервный вентилятор. Маркировка АЭПхх – ХХХ – 54В – 21В



1. Датчик температуры наружного воздуха.
2. Электродвигатель приточной заслонки.
3. Фильтр в приточном воздуховоде.
4. Реле перепада давления на фильтре в приточном воздуховоде.
5. Водяной нагреватель.
6. Датчик температуры в обратном трубопроводе
системы нагрева.
7. Капиллярный термостат для защиты от замерзания.
8. Электродвигатель насоса в обратном трубопроводе.
9. Электропривод регулирующего клапана в обратном трубопроводе.

10. Электродвигатель приточного вентилятора №1.
11. Реле перепада давления на фильтре приточного вентилятора №1.
12. Электродвигатель приточной заслонки на
вентиляторе №1.
13. Датчик температуры в помещении.
14. Электродвигатель приточного вентилятора №2.
15. Реле перепада давления на фильтре приточного вентилятора №2.
16. Электродвигатель приточной заслонки
на вентиляторе №2.
Режимы работы шкафа
Логика работы аналогична АЭПхх-ХХХ-54В-11В с учетом того, что резервный вентилятор включается при аварии основного. Предусматривается смена по времени работы.

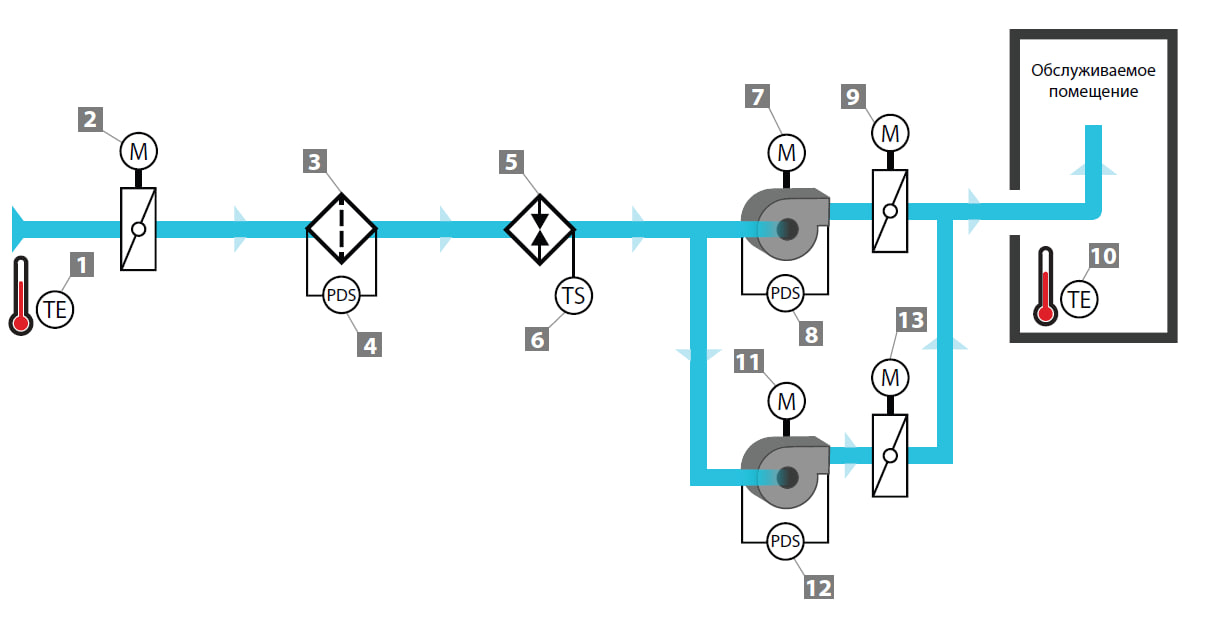

Приточная вентиляция (электрический нагрев), резервный вентилятор. Маркировка АЭПхх – ХХХ – 54Эх.хх – 21В



1. Датчик температуры наружного воздуха.
2. Электродвигатель приточной заслонки.
3. Фильтр в приточном воздуховоде.
4. Реле перепада давления на фильтре в приточном воздуховоде.
5. Электрический нагреватель.
6. Термостат защиты от перегрева.
7. Электродвигатель приточного вентилятора №1.

8. Реле перепада давления на фильтре приточного вентилятора №1.
9. Электродвигатель приточной заслонки на
вентиляторе №1.
10. Датчик температуры в помещении.
11. Электродвигатель приточного вентилятора №2.
12. Реле перепада давления на фильтре приточного вентилятора №2.
13. Электродвигатель приточной заслонки на
вентиляторе №2.
Режимы работы шкафа
Логика работы аналогична АЭПхх-ХХХ-54Эх.хх-11В с учетом того, что резервный вентилятор включается при аварии основного. Предусматривается смена по времени работы.

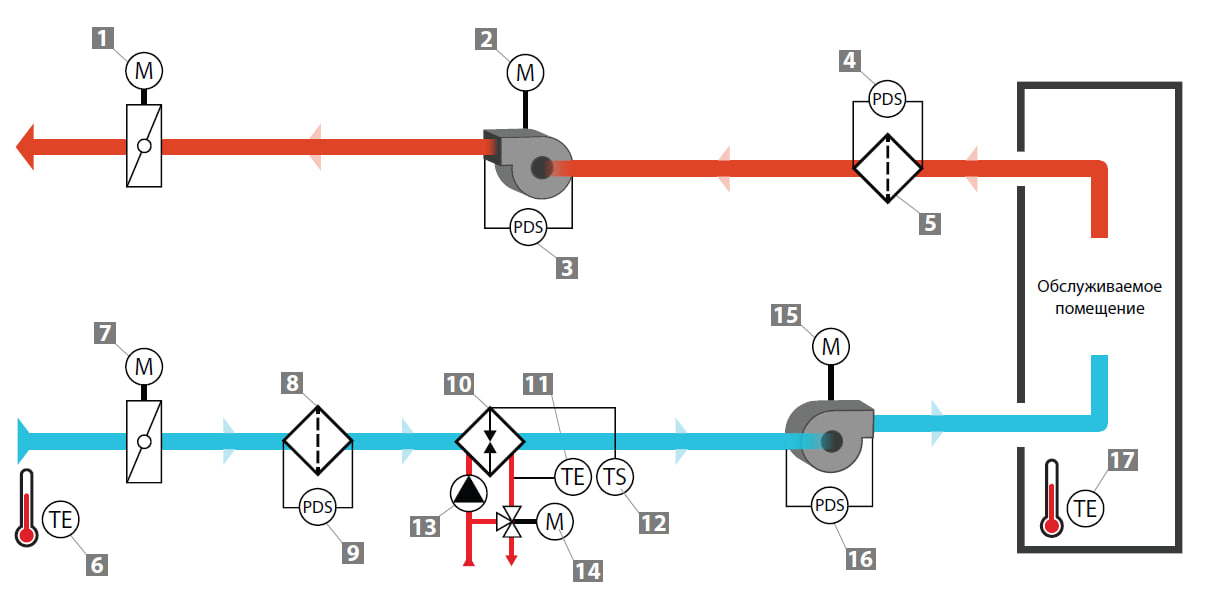

Приточно-вытяжная вентиляция (водяной нагрев). Маркировка АЭПхх – ХХХ – 54В – 22ОВ



1. Электродвигатель вытяжной заслонки.
2. Электродвигатель вытяжного вентилятора.
3. Реле перепада давления на вытяжном вентиляторе.
4. Реле перепада давления на фильтре в вытяжном воздуховоде.
5. Фильтр в вытяжном воздуховоде.
6. Датчик температуры наружного воздуха.
7. Электродвигатель приточной заслонки.
8. Фильтр в приточном воздуховоде.
9. Реле перепада давления на фильтре в приточном воздуховоде.

10. Водяной нагреватель.
11. Датчик температуры в обратном трубопроводе системы нагрева.
12. Капиллярный термостат для защиты от замерзания.
13. Электродвигатель насоса в обратном трубопроводе.
14. Электропривод регулирующего клапана в обратном
трубопроводе.
15. Электродвигатель приточного вентилятора.
16. Реле перепада давления на фильтре приточного вентилятора.
17. Датчик температуры в помещении.
Режимы работы шкафа
В ручном режиме пуски вентиляторов и насоса от своих кнопок пуск/стоп, открытие/закрытие приточной и вытяжной заслонок происходит вместе с пуском соответствующих вентиляторов, открытие/закрытие регулирующего клапана происходит одновременно с пуском насоса (пуск-открытие, останов-закрытие).
Алгоритм работы приточно-вытяжной вентиляции в автоматическом режиме
Приточный (15) и вытяжной (2) вентиляторы работают всегда, приточная (7) и вытяжная (1) заслонка открыты. Датчик температуры наружного воздуха (6) служит для выбора режима работы «Зима/Лето». В режиме «Зима» происходит включение нагревателя для подогрева приточного воздуха. В шкафах с водяным нагревателем подогрев воздуха осуществляется за счет работы насоса (13) и регулирующего клапана (14). Регулирование происходит по датчику температуры в помещении (17). Величина поддерживаемой температуры выбирается в логическом модуле шкафа. Датчик температуры в обратном трубопроводе (11) служит для защиты от замерзания воды в теплообменнике. Минимальная величина температуры обратной воды также выбирается в логическом модуле. Капиллярный термостат (12) служит для защиты от замерзания. В режиме «Лето» нагреватель не работает. При входящем сигнале «Пожар» приточная и вытяжная системы полностью отключаются.


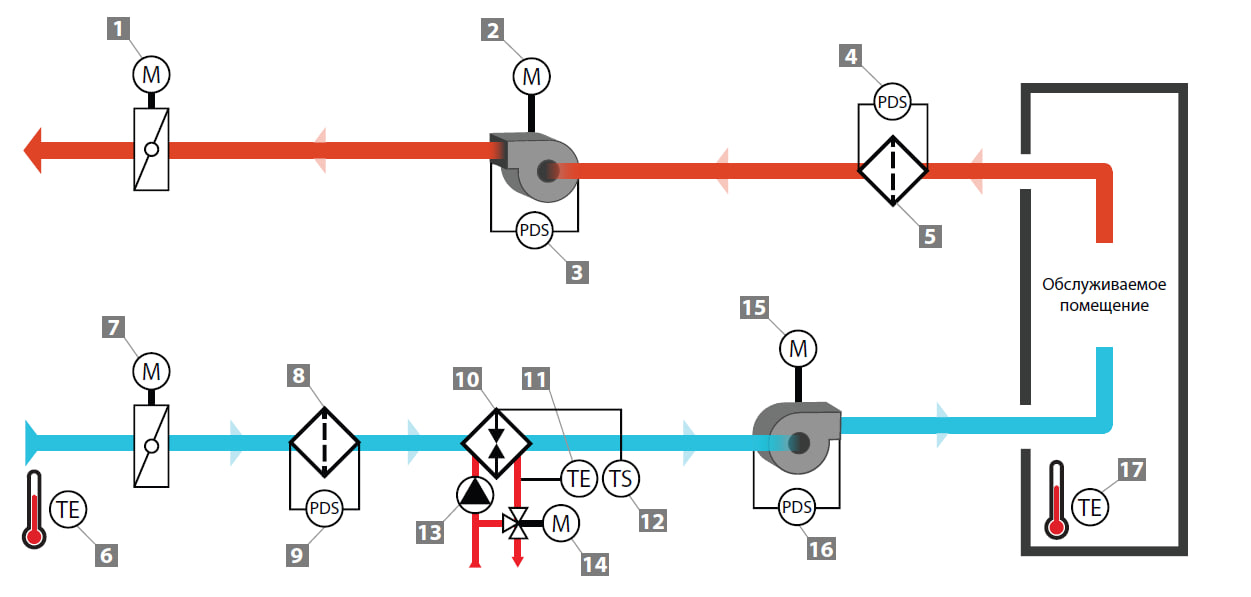

Приточно-вытяжная вентиляция (электрический нагрев). Маркировка АЭПхх – ХХХ – 54Эх.хх – 22ОВ



1. Электродвигатель вытяжной заслонки.
2. Электродвигатель вытяжного вентилятора.
3. Реле перепада давления на вытяжном вентиляторе.
4. Реле перепада давления на фильтре в вытяжном воздуховоде.
5. Фильтр в вытяжном воздуховоде.
6. Датчик температуры наружного воздуха.
7. Электродвигатель приточной заслонки.
8. Фильтр в приточном воздуховоде.

9. Реле перепада давления на фильтре в приточном воздуховоде.
10. Электрический нагреватель.
11. Термостат защиты от перегрева.
12. Электродвигатель приточного вентилятора.
13. Реле перепада давления на фильтре приточного вентилятора.
14. Датчик температуры в помещении.
Режимы работы шкафа
В ручном режиме пуски вентиляторов и электрокалорифера от своих кнопок пуск/стоп, открытие/закрытие приточной и вытяжной заслонок происходит вместе с пуском соответствующих вентиляторов (пуск-открытие, останов-закрытие).
Алгоритм работы приточно-вытяжной вентиляции в автоматическом режиме
Приточный (12) и вытяжной (2) вентиляторы работают всегда, приточная (7) и вытяжная (1) заслонка открыты. Датчик температуры наружного воздуха (6) служит для выбора режима работы «Зима/Лето». В режиме «Зима» происходит включение нагревателя для подогрева приточного воздуха. В шкафах с электрическим нагревом, подогрев воздуха осуществляется за счет подачи напряжения на электрокалорифер (10). Регулирование происходит по датчику температуры в помещении (14). Величина поддерживаемой температуры выбирается в логическом модуле шкафа. Датчик температуры в обратном трубопроводе (11) служит для защиты от замерзания воды в теплообменнике. Минимальная величина температуры обратной воды также выбирается в логическом модуле. Для защиты электрокалорифера от перегрева служит встроенный термостат. В режиме «Лето» нагреватель не работает. При входящем сигнале «Пожар» приточная и вытяжная системы полностью отключаются.

ОПЦИИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ДЛЯ СИСТЕМ ДЫМОУДАЛЕНИЯ И ПОДПОРА

ОБЩАЯ СХЕМА ВЕНТИЛЯЦИИ



1. Электродвигатель вытяжной заслонки.
2. Электродвигатель вытяжного вентилятора.
3. Реле перепада давления на вытяжном вентиляторе.
4. Реле перепада давления на фильтре в вытяжном воздуховоде.
5. Фильтр в вытяжном воздуховоде.
6. Датчик температуры наружного воздуха.
7. Электродвигатель приточной заслонки.
8. Фильтр в приточном воздуховоде.
9. Реле перепада давления на фильтре в приточном воздуховоде.?

10. Водяной нагреватель.
11. Датчик температуры в обратном трубопроводе системы нагрева.
12. Капиллярный термостат для защиты от замерзания.
13. Электродвигатель насоса в обратном трубопроводе.
14. Электропривод регулирующего клапана в обратном трубопроводе.
15. Электродвигатель приточного вентилятора.
16. Реле перепада давления на фильтре приточного вентилятора.
17. Датчик температуры в помещении.?
ДИСПЕТЧЕРИЗАЦИЯ ШКАФОВ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
  • Блок диспетчеризации «Сеть» (нормально разомкнутый контакт на клеммной колодке).
  • Блок диспетчеризации режима работы шкафа «Автоматический» (нормально разомкнутый контакт на клеммной колодке).
  • Блок диспетчеризации «Работа» насоса (нормально разомкнутый контакт на клеммной колодке).
  • Блок диспетчеризации «Работа» электрокалорифера (нормально разомкнутый контакт на клеммной колодке).
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ШКАФОВ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
  • Соответствие ГОСТ15150-69 в части категорий климатического исполнение УХЛ1 и УХЛ2.
  • Климатическое исполнение УХЛ1. Условия эксплуатации шкафа: t –60…+40 °C на открытом воздухе
  • Климатическое исполнение УХЛ2. Условия эксплуатации шкафа: t –60…+40 °C под навесом (без прямого воздействия солнечных лучей и осадков) или в неотапливаемом помещении.
  • Отдельно заказывается к шкафу дождевая крыша, защитное стекло и цоколь 100–200 мм.
ОПЦИИ ОБЩЕГО ПРИМЕНЕНИЯ ШКАФОВ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
  • Блок подключения реле перепада давления на фильтре;
  • Блок подключения датчика РТС на 1 электродвигатель;
  • Блок подключения дистанционного пуска/останова шкафа в режиме «Автоматический»
  • Блок подключения конечных положений приточной/вытяжной заслонки;
  • Блок подключения подогрева приточной/вытяжной заслонки;
  • Блок подключения запуска ПЧ/УПП вне шкафа;
  • Блок подключения задания частоты(для ПЧ вне шкафа);
  • Блок подключения электрокалорифера 1х220В;
  • Блок подключения второй и последующих ступеней электрокалорифера;
  • Блок подключения рециркуляционной заслонки (для шкафов серии ОВ);
  • Блок подключения рекуператора (для шкафов серии ОВ);
  • Блок подключения включения вентиляционной системы по реальному времени.
