Грантор - шкаф управления электродвигателями насосов во взрывозащищенном исполнении

Технические характеристики

Количество насосов	до 4-х
Напряжение питания	3ф/380В 50 Гц
Мощность номинальная	до 630 кВт на каждый двигатель
Ток номинальный	0,1...950А
Корпус	IP65/66, УХЛ1...4, мет. корпус
Взрывозащита	1Ex d [ia] IIB T6, 1Ex d IIC T6 и др
АВР	Опция

Применение

Шкафы управления ГРАНТОР во взрывозащищенном исполнении нашли применение в газовой, нефтяной, горнорудной и химической промышленности часто налагает особые требования относительно безопасности эксплуатации электрооборудования. Таким особым требованием является взрывозащищенное исполнение используемого оборудования. По запросу возможно изготовление шкафа во взрывозащищенном исполнении из любой линейки стандартных шкафов управления и автоматизации «Грантор».

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Шкафы управления Грантор - шкаф управления электродвигателями насосов во взрывозащищенном исполнении

ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ВО ВЗРЫВОЗАЩИЩЁННОМ ИСПОЛНЕНИИ

Применение в газовой, нефтяной, горнорудной и химической промышленности часто налагает особые требования относительно безопасности эксплуатации электрооборудования. Таким особым требованием является взрывозащищенное исполнение используемого оборудования. Компания АДЛ имеет сертификат соответствия на шкафы управления «Грантор» во взрывозащищенном исполнении. По запросу возможно изготовление шкафа во взрывозащищенном исполнении из любой линейки стандартных шкафов управления и автоматизации «Грантор».

Варианты исполнения

1Ex d [ia] IIB T6, 1Ex d IIC T6, 1Ex d IIB T5, 1Ex d IIB T6 (и др.)
Степень защиты шкафа: IP65, IP66.
Климатическое исполнение УХЛ1, УХЛ2, УХЛ4, ОМ1 (и др.).

Морской сертификат OM1

ОМ1 — сертификат для изделия, предназначенного для эксплуатации в макроклиматических районах с умеренно-холодным, так и тропическим морским климатом, в том числе для судов с неограниченного района плавания. Значение при эксплуатации верхней температуры воздуха равна +45°С, нижней –40°С. К макроклиматическому району с умеренно-холодным морским климатом относятся моря, океаны и прибрежная территория в пределах непосредственного воздействия морской воды, расположенные между 30° северной широты и 30° южной широты. К макроклиматическому району с тропическим с тропическим морским климатом относятся моря. Океаны и прибрежная территория в пределах непосредственного воздействия морской воды расположенные между 30° северной широты и 30° южной широты. Шкафы управления «Грантор» в морском исполнении производятся по запросу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ВО ВЗРЫВОЗАЩИЩЁННОМ ИСПОЛНЕНИИ

Питание	1х220 В ± 10 %, 50 Гц для АЭП23; 3х380 В ± 10 %, 50 Гц для АЭП40
Мощность	до 630 кВт на каждый двигатель
Количество подключаемых насосов	До 4-х
Время переключения насосов (регулируется)	8 ч (диапазон 0–9999 ч)
Режимы работы	«Ручной / Автоматический»
Подключаемые датчики	реле давления, реле защиты от сухого хода, реле перепада давления (только для АЭП…22А), датчик давления 4–20 мА для шкафов на 3 и более насосов
Выходные сигналы (диспетчеризация)	«Авария» каждого насоса («сухие» беспотенциальные контакты)
Индикация	«Сеть», «Работа / Авария» каждого насоса
Защиты	от сухого хода (при подключении соответствующего реле)
	от короткого замыкания
	от тепловой перегрузки по току
	от перегрева двигателя (при подключении термоконтактов)
	от пропадания, перекоса или неправильной последовательности подключения фаз (контроль фаз только для шкафов 3х380 В)
Температура окружающей среды	УХЛ1, УХЛ2, УХЛ4, ОМ1 (и др.).
Тип врывозащиты	1Ex d [ia] IIB T6, 1Ex d IIC T6, 1Ex d IIB T5, 1Ex d IIB T6 (и др.)
Степень защиты	IP65/66
Корпус шкафа	металл
ОПЦИИ	автоматический ввод резервного питания (АВР), плавный пуск для каждого электродвигателя Дополнительные функции по диспетчеризации, указаны ниже Различные климатические исполнения

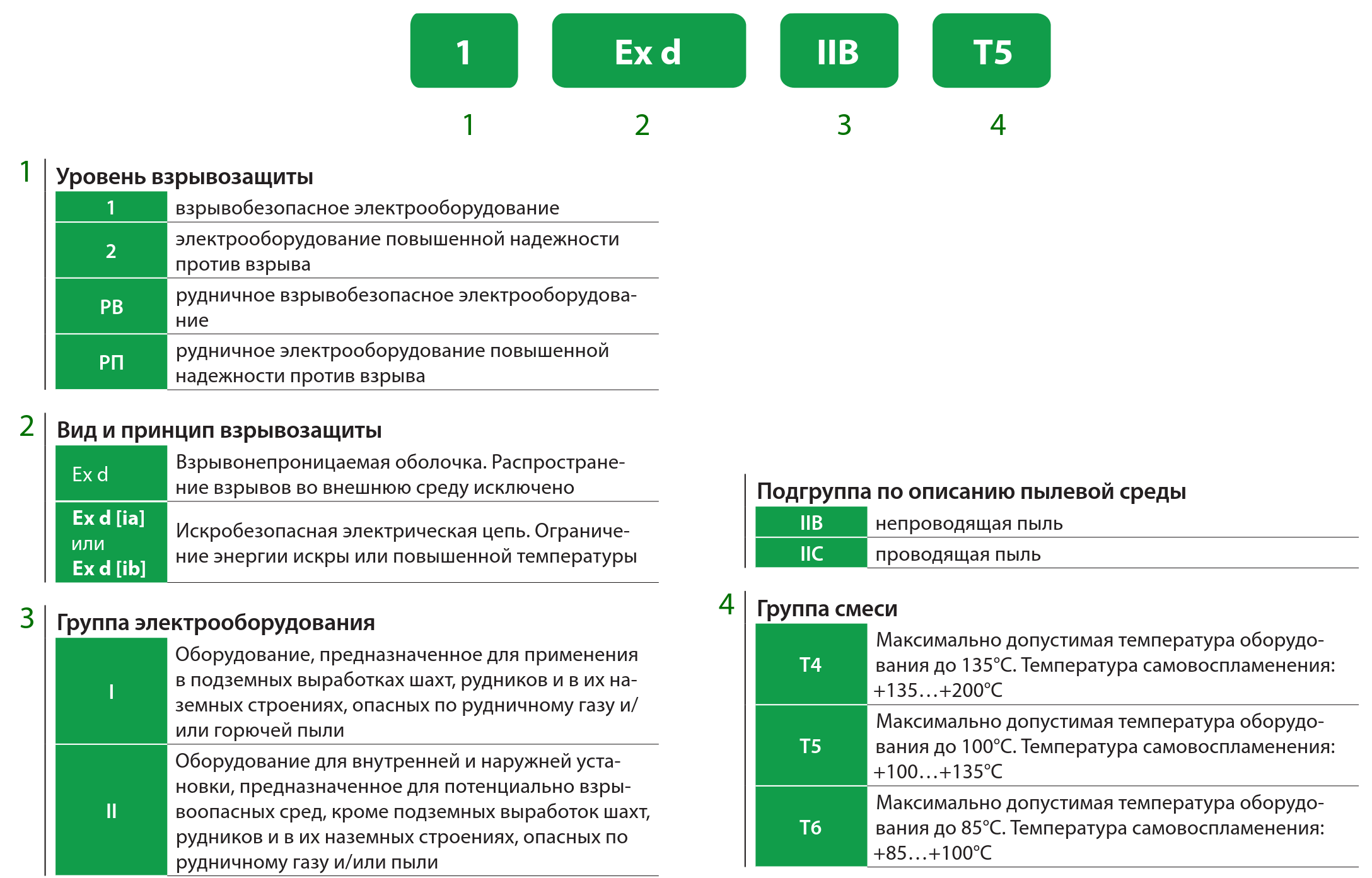

МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ ВО ВЗРЫВОЗАЩИЩЁННОМ ИСПОЛНЕНИИ

Маркировка шкафа состоит из двух частей

первая - указание варианта взрывозащиты

Примечание: расшифровке маркировки приведены примеры всех возможных сертифицированных взрывозащищенных исполнений шкафов управления Грантор

вторая - общая марикровка шкафа ГРАНТОР без указания класса исполнения степени защиты
