Шкаф управления ГРАНТОР - Шкаф управления электродвигателями насосов релейный, с плавным пуском

ОПИСАНИЕ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

Шкафы управления электродвигателями «Грантор» с релейным регулированием предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления шкафов для управления от одного до четырёх электродвигателей.

Шкафы применяются для управления электроприводами в системах водоснабжения и водоподготовки, питания котлов, ирригации, пищевой и химической промышленности, в системах отопления и вентиляции и т. д.

Применение релейного регулирования в управлении насосными установками обеспечивает:

• поддержание заданных параметров системы;
• каскадный метод управления группой насосов;
• взаимное резервирование электродвигателей;
• выравнивание моторесурса электродвигателей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

* - Все опции указаны ниже в разделе ОПЦИИ

МАРКИРОВКА ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

ОСНОВНЫЕ ВАРИАНТЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

Примечание. К шкафам управления возможно подключение электродвигателей мощностью 0,06–800 кВт (номинальный ток от 0,1–1600 А). Информация по шкафам управления на мощность, не указанную в каталоге, предоставляется по запросу.

ОСНОВНЫЕ ПАРАМЕТРЫ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

ПРИНЦИП РАБОТЫ ШКАФА УПРАВЛЕНИЯ

Шкаф управления «Грантор» имеет два режима управления — «Ручной» и «Автоматический». Выбор режима управления осуществляется пользователем.

РУЧНОЙ РЕЖИМ

В ручном режиме управление насосами осуществляется с лицевой панели шкафа кнопками «Пуск / Стоп» соответствующего насоса, с отображением индикации состояния. В автоматическом режиме — от сигналов внешних датчиков. Принцип работы шкафа основан на хорошо зарекомендовавшей себя схеме каскадного включения электродвигателей, по сигналу от внешнего датчика обратной связи (давление, расход, температура, уровень, перепад давления и т.д.).

АВТОМАТИЧЕСКИЙ РЕЖИМ

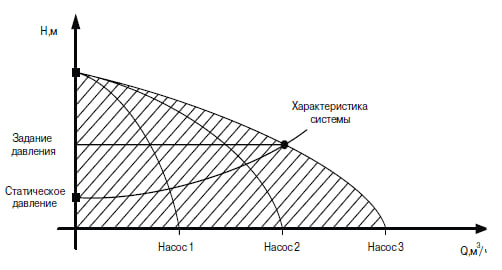

Рассмотрим принцип автоматического режима на примере станций повышения давления. Шкаф управления данной серии обеспечивает поддержание заданного значения давления путем каскадного пуска / останова насосов. В шкафу предусмотрена регулируемая задержка для пуска и останова насосов, позволяющая ограничить количество пусков в случае низкой стабильности в гидравлической системе.

Для выравнивания ресурса электродвигателя по времени реализована функция смены последовательности включения и выключения насосов. Насос с наибольшей наработкой всегда отключается первым, с наименьшей наработкой — всегда первым включается.

В работе находится один насос

СЕРИЯ ШКАФОВ УПРАВЛЕНИЯ С ПЛАВНЫМ ПУСКОМ (МЯГКИМ ПУСКАТЕЛЕМ)

Шкафы управления «Грантор» c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3х380 В. Пусковой ток при прямом включении в 6–7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2–3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера (см. Рис. 5, стр. 10) показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления «Грантор» данной серии до 11 кВт включительно комплектуются мягкими пускателями 3V40, свыше 11 кВт — мягкими пускателями TSA, а в маркировке шкафа (после IP) добавляется буква «П».

МОДИФИКАЦИЯ С ДВУМЯ ВВОДАМИ ПИТАНИЯ

В случае установки шкафа управления «Грантор» на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (например АЭП40-036-54КП-22Б). В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (например АЭП40-036-54КП-22Б2).

АВАРИЙНЫЕ СИТУАЦИИ

• Обрыв или потеря сигнала датчика давления. Для шкафов на 3 насоса и более, при отсутствии сигнала или обрыве датчика давления, шкаф автоматически переключается на работу от реле давления при подключении последнего.

• Авария насоса при срабатывании по реле перепада давления.
  В случае срабатывания реле перепада давления насоса (контакты замкнуты после соответствующей временной задержки) происходит останов соответствующего электродвигателя и загорается индикация «Авария» соответствующего насоса.

• Авария рабочего насоса. В автоматическом режиме в случае неисправности основного насоса шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «Авария» соответствующего насоса.

ОПЦИИ ШУ ГРАНТОР - ШКАФ УПРАВЛЕНИЯ С РЕЛЕЙНЫМ РЕГУЛИРОВАНИЕМ И ПЛАВНЫМ ПУСКОМ

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций: диспетчеризация, цифровая передача данных, установка на лицевую панель, климатическое исполнение, опции общего применения.

Диспетчеризация:

• блок диспетчеризации через GSM/GPRS-модем (в шкафу устанавливается модем и антенна; дальность связи — ограничена покрытием сети GSM);
• блок диспетчеризации через радиомодем (дальность связи — до 8 км прямой радиовидимости);
• блок диспетчеризации через телефонный модем (дальность связи — ограничена длинной кабеля);
• блок диспетчеризации «Работа» на 1 электродвигатель (перекидной контакт на клеммной колодке);
• блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке);
• блок диспетчеризации режима работы шкафа «Автоматический» (перекидной контакт на клеммной колодке);
• блок диспетчеризации «Сухой ход» (перекидной контакт на клеммной колодке).

Цифровая передача данных:

• блок связи по протоколу Modbus RTU;
• блок связи по протоколу Profibus DP;
• блок коммуникационного модуля Ethernet;
• блок связи по протоколу Profinet;
• блок связи по протоколу Modbus TCP и другие..

Для установки на лицевую панель:

• блок выносного пульта мягкого пускателя TSA;
• блок счетчика моточасов на 1 электродвигатель;
• блок амперметра на 1 электродвигатель;
• блок вольтметра на 1 ввод.

Климатическое исполнение шкафа:

Соответствие ГОСТ15150-69 в части категорий климатического исполнения УХЛ1 и УХЛ2.

• климатическое исполнение УХЛ1. Условия эксплуатации шкафа: t –60…+40°С на открытом воздухе;
• климатическое исполнение УХЛ2. Условия эксплуатации шкафа: t –60…+40°С под навесом (без прямого воздействия солнечных лучей и осадков) или в неотапливаемом помещении;
• отдельно заказывается к шкафу дождевая крыша, защитное стекло и цоколь 100–200 мм.

Опции общего применения:

• блок защиты от повышенного / пониженного напряжения на один ввод;
• блок подключения аналогового датчика 4–20 мА (для шкафов на 1 и 2 насоса);
• блок подключения датчика Рt100 или Pt1000 на 1 электро- двигатель;
• блок подключения реле перепада давления на 1 насос (в шкафах на 2 насоса включено в стандартной комплектации);
• блок подключения датчика РТС на 1 электродвигатель;
• блок подключения дистанционного пуска / останова шкафа в режиме «Автоматический»;
• блок монитора нагрузки М20 3х(380–500) на 1 электродвигатель;
• блок подключения ключа безопасности на 1 электродвигатель;
• блок защиты от сухого хода 1 электродвигателя.

Примечание. При заказе шкафа управления с опциями или комплекта, габариты, указанные в таблицах подбора могут быть изменены. В этом случае габариты предоставляются по запросу.
