Электропривод четвертьоборотный СМАРТГИР серия QD2, 60...1100Нм, IP67, 220/380VAC, 24VDC

Технические характеристики

Крутящий момент	60...1 100 Нм
Напряжение питания	230/380АС и 24DC
Степень защиты	IP67
Рабочая температура	-20....+60°С
Взрывозащита	нет
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Четвертьоборотные электроприводы СМАРТГИР серии QD2 предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть), и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -20°С. Компания Академия Тепла устанавливает привода СМАРТГИР на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод четвертьоборотный СМАРТГИР серия QD2, 60...1100Нм, IP67, 24DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

Приводы Смартгир серии QD2 могут использоваться, для различных задач по управлению запорной и регулирующей арматурой в широком диапазоне крутящего момента от 60 до 1100
Нм. Есть несколько вариантов по напряжению питания, от 24 до 380В переменного тока и 24В постоянного тока. Доступна возможность местного или дистанционного (на выносном блоке) управления приводами. Все приводы оснащены дополнительными концевыми выключателями для указания положения арматуры (ОТКРЫТО/ЗАКРЫТО).

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

Крутящий момент	60....1 100 Нм
Напряжение питания	24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–20…+60 °С
Степень защиты	IP67
Наличие взрывозащиты	нет
Тип привода	Запорный/Регулирующий
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение на -40С Дополнительные концевые выключатели Позиционер Интеллектуальный блок управления (местный блок управления) Блок возврата в закрытое положение Протоколы связи ModBus/ProfiBus/HART

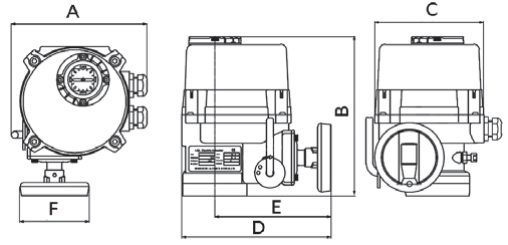

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Тип корпуса	A	B	C	D	E	F
QD2.1	195	229	157	167	215	100
QD2.2	253	261	206	273	197	180
QD2.3	261	315	222	284	208	180
QD2.4	287	352	262	321	230	180

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

QD2	2	160	220VAC	26	LS
Модель привода	Модель привода	Момент отключения (максимальный момент)	Напряжение питания	время открытия на 90°	Доп. опции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

Модель	Момент (Нм)	Время срарабытвания,	Мощность мотора, (Вт)	Номинальный ток, (А)	Число оборотнов ручного дублёра	Напряжение питания	Вес, (кг)
QD2.1.60	60	26	20	0,45	10	AC220V	8
				1		AC110V
				0,22		AC380V
				0,26		AC440V
QD2.1.100	100	26	20	0,5	10	AC220V	8
				1		AC110V
				0,22		AC380V
				0,26		AC440V
			25	1,7		DC24V
QD2.2.160	160	28	40	0,6	12	AC220V	14
				1,45		AC110V
				0,25		AC380V
				0,3		AC440V
				2,0		DC24V
QD2.2.200	200	28	40	0,6	12	AC220V	14
				1,5		AC110V
				0,3		AC380V
				0,35		AC440V
				2,2		DC24V
QD2.2.240	240	28	40	0,2	12	AC220V	14
				1,6		AC110V
				0,35		AC380V
				0,39		AC440V
				2,8		DC24V
QD2.3.350	350	32	60	0,9	13	AC220V	18
				1,8		AC110V
				0,38		AC380V
				0,42		AC440V
				4,0		DC24V
QD2.3.500	500	32	90	1,3	13	AC220V	19
				3,2		AC110V
				0,8		AC380V
				0,86		AC440V
				6,9		DC24V
QD2.4.800	800	36	120	1,5	14,5	AC220V	24
				3,9		AC110V
				1,1		AC380V
				1,2		AC440V
				9,8		DC24V
QD2.4.110	1100	36	180	2,2	14,5	AC220V	26
				4,2		AC110V
				1,5		AC380V
				1,6	46	AC440V
				12,5		DC24V

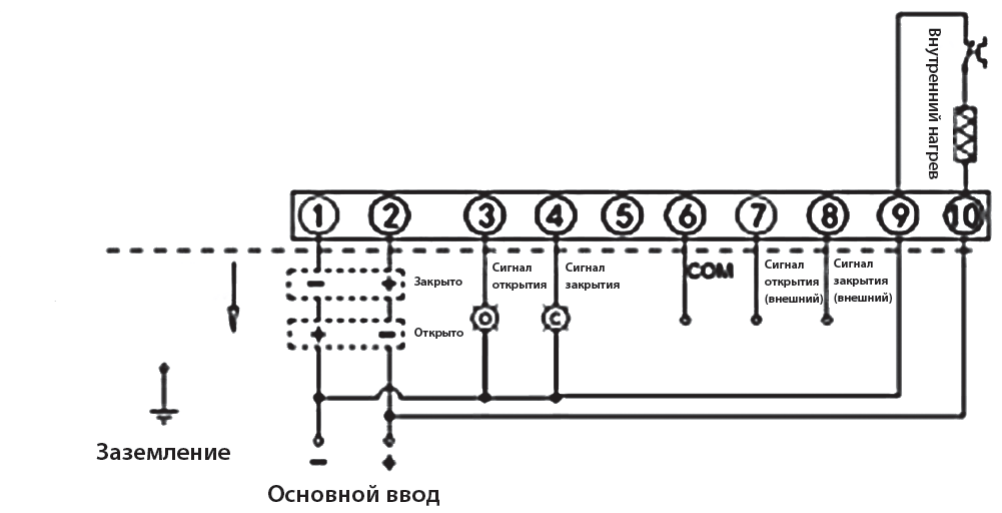

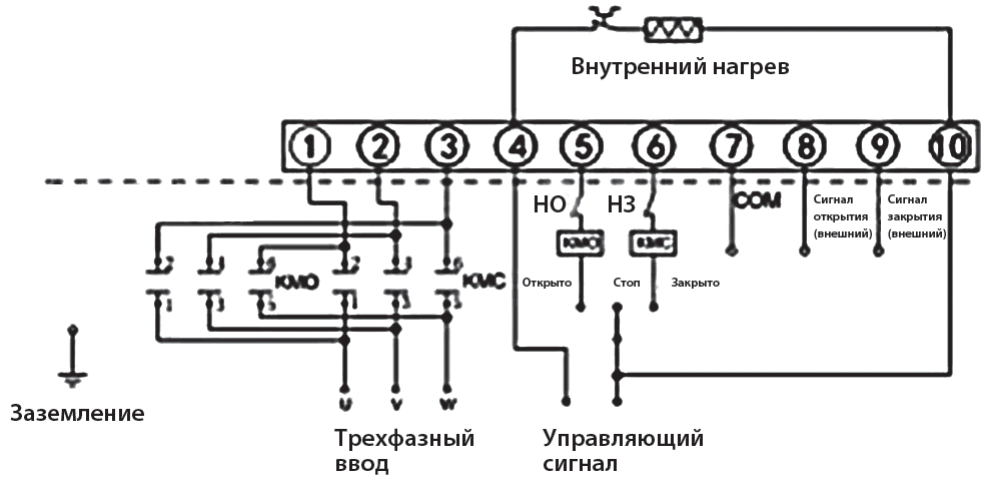

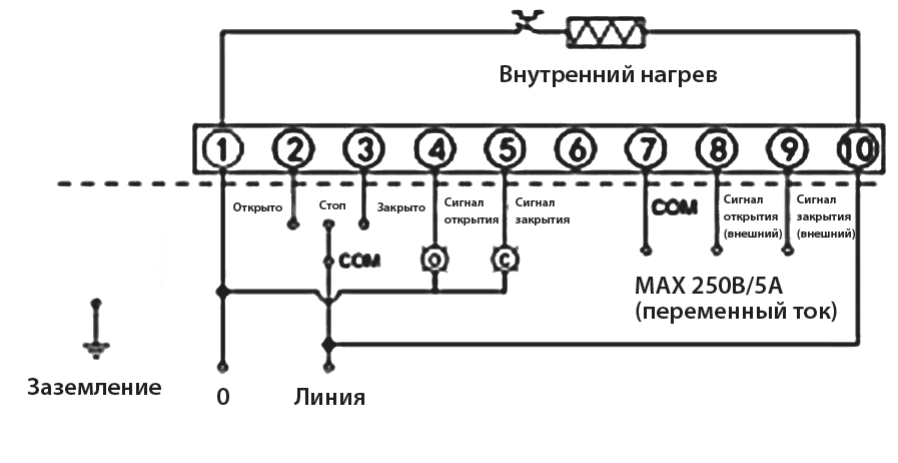

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD2

Напряжение	Схема
1ф/220В/50Гц

3ф/380В/50Гц

24V DC
