Затвор дисковый АДЛ СТЕЙНВАЛ ТМ2, двухэксцентриковый, из нержавеющей стали, DN50...800, PN10/16, межфланцевый

Затвор дисковый АДЛ СТЕЙНВАЛ ТМ2, двухэксцентриковый, из нержавеющей стали, DN50...800, PN10/16, межфланцевый

Технические характеристики
Условный диаметр 50...800 мм
Условное давление 16 бар
Рабочая температура -60...+200°С
Тип присоединения межфланцевое
Тип управления редуктор, электропривод, пневмопривод
Применение

Дисковые затворы СТЕЙНВАЛ ТМ имеют двухэксцентриковую конструкцию и герметичность класса А в обоих направлениях потока. СТЕЙНВАЛ ТМ2 применяются в области теплоснабжения, водоподготовки, а так же могут использоваться в ответственных промышленных системах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Основные преимущества, это уплотнение PTFE,  простота монтажа и автоматизации, антистатическое исполнение затвора, а так же шток с защитой от вылета.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Затвор дисковый АДЛ СТЕЙНВАЛ ТМ2, двухэксцентриковый, из нержавеющей стали, DN50...800, PN10/16, межфланцевый, управление - редуктор, электропривод или пневмопривод



ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ

Дисковые затворы СТЕЙНВАЛ ТМ имеют двухэксцентриковую конструкцию и герметичность класса А в обоих направлениях потока. СТЕЙНВАЛ ТМ2 применяются в области теплоснабжения, водоподготовки, а так же могут использоваться в ответственных промышленных системах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Основные преимущества, это уплотнение PTFE,  простота монтажа и автоматизации, антистатическое исполнение затвора, а так же шток с защитой от вылета.

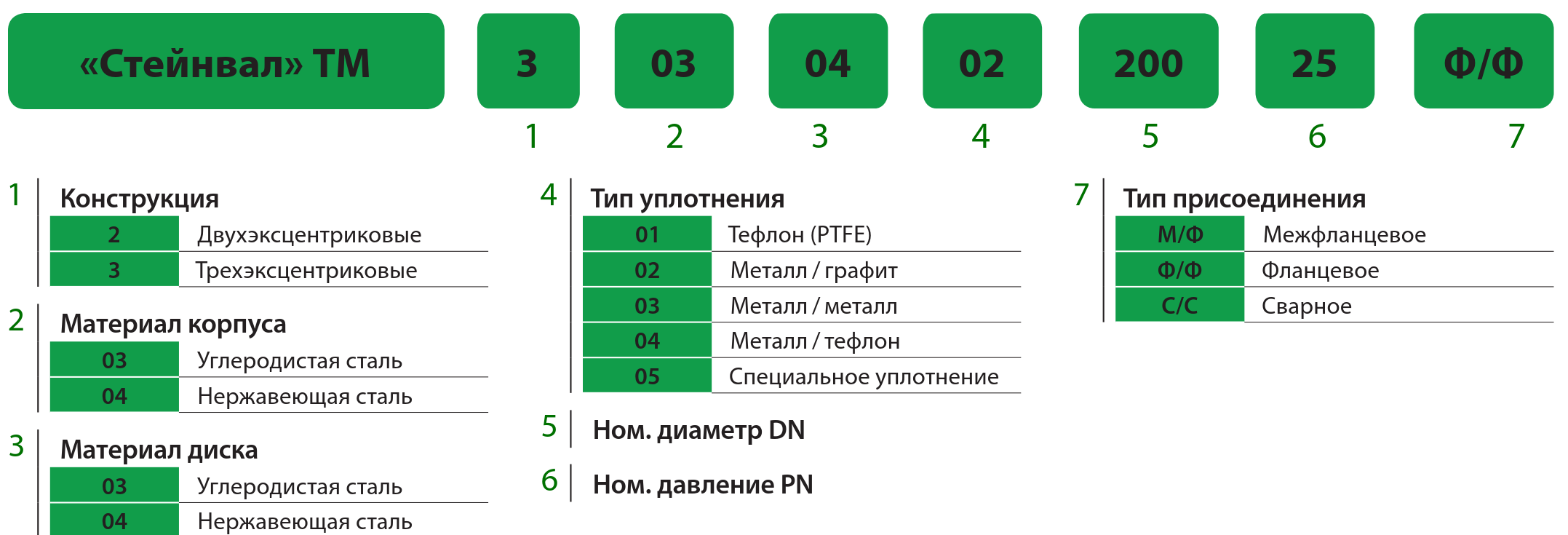

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ

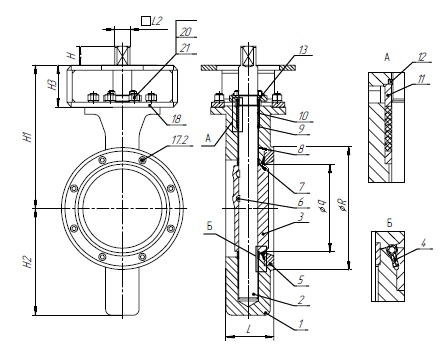

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ



Спецификация

1 Корпус Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M) Углеродистая сталь 20Л (GS-C25)
2 Шток Нержавеющая сталь 08Х15Н4ДМЛ (17-4РН)
3 Диск Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
4 Седло Фторопласт (PTFE)
5 Крышка седла Нержавеющая сталь 03Х18Н11 (A182) Углеродистая сталь 09Г2С (A105)
6 Штифт Нержавеющая сталь 08Х15Н4ДМЛ (17-4РН)
7 Кольцо регулировочное Нержавеющая сталь 03Х17Н14М3 (316)
8 Подшипник Нержавеющая сталь 03Х17Н14М3 + Фторопласт (316 + PTFE)
9 Седло уплотнения Нержавеющая сталь 03Х17Н14М3 (316)
10 Шевронное уплотнение Фторопласт (PTFE)
11 Крышка уплотнения Нержавеющая сталь 03Х17Н14М3 (316)
12 Кольцо блокировочное Нержавеющая сталь 08Х15Н4ДМЛ
13 Грундбукса Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M) Углеродистая сталь 20Л (GS-C25)



13.1 Пружина тарельчатая Нержавеющая сталь 08Х15Н4ДМЛ
14 Прокладка Нержавеющая сталь 03Х17Н14М3 + Графит (316 + F.G.)
15 Крышка Нержавеющая сталь 07Х18Н10Г2С2М2Л Углеродистая сталь 09Г2С (A105)
16 Болт Нержавеющая сталь 03Х17Н14М3 (A193 B8M) Нержавеющая сталь 40ХФА (A193 B7)
17.1 Кольцо стопорное Нержавеющая сталь 08Х15Н4ДМЛ (17-4РН)
17.2 Винт Нержавеющая сталь 03Х17Н14М3 (A193 B8M)
18 Скоба Углеродистая сталь Ст3 (Q235A)
19 Болт Нержавеющая сталь 03Х17Н14М3 (A193 B8M) Нержавеющая сталь 40ХФА (A193 B7)
20 Гайка Нержавеющая сталь 10Х18Н13М2Т (A194 8M) Нержавеющая сталь 35ХМ (A194 2H)
21 Шайба Нержавеющая сталь 08Х18Н10 (304) Углеродистая сталь 65Г (65Mn)

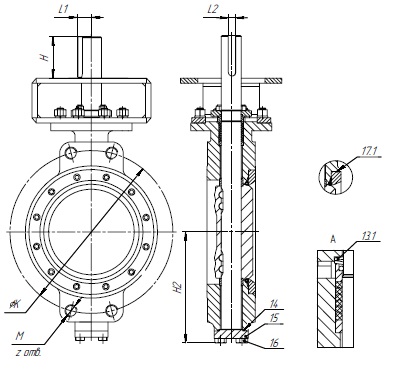

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ

DN L H H1 H2 H3 L1 L2 q d1 R K M z Y1 Y2 Q1 Q2 n1 n1 ISO Масса, кг
50 43 15 145 80 60 - 11 46 13 97 - - - 50 70 7 9 4 4 F05/F07 4
65 49 15 159 95 60 - 11 61 16 118 - - - 50 70 7 9 4 4 F05/F07 5
80 49 15 175 105 60 - 11 73 16 133 - - - 70 - 9 - 4 - F07 5,9
100 54 15 197 125 60 - 11 93,5 16 159 - - - 70 - 9 - 4 - F07 7,6
125 56 18 196 130 60 - 14 112,4 16 129 - - - 70 - 9 - 4 - F07 9,5
150 57 18 215 145 60 - 14 143 19 218 - - - 70 - 9 - 4 - F07 12,5
200 64 18 270 185 80 - 17 189,3 22 272 - - - 102 125 11 13 4 4 F10/F12 20,5
250 71 23 310 220 80 - 22 236,8 28 326 - - - 125 140 11 17 4 4 F12/F14 31,5
300 81 28 365 255 100 - 27 282,9 32 383 - - - 125 140 13 17 4 4 F12/F14 47,6
350 92 70 400 288,5 100 26 12 311 40 415 470 ?26 4/16 125 - 13 - 4 - F10/F12 72
400 102 80 460 329 120 29,5 14 361 45 472 525 ?30 4/16 165 - 21 - 4 - F12/F14 107
450 114 85 485 353,5 120 33 16 412 50 536 585 ?30 4/20 165 - 21 - 4 - F14/F16 144
500 127 90 525 399 120 36,5 18 460 55 586 650 М30 4/20 165 - 21 - 4 - F14/F16 181
600 154 99 585 455 120 42,5 20 558 65 615 770 М33 4/20 254 - 17 - 8 - F16/F25 275
700 165 115 695 515 140 47,5 20 6714 75 804 840 М33 4/24 254 - 17 - 8 - F16/F25 415
800 190 130 752 579,5 140 53,5 22 754,5 85 905 950 М36 4/24 254 - 17 - 8 - F25/F30 581





КРУТЯЩИЙ МОМЕНТ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС (Нм)

DN 50 65 80 100 125 150 200 250
Нм 35 45 50 80 110 140 240 470

DN 300 350 400 450 500 600 700 800
Нм 740 1100 1700 2500 3100 5000 7200 9500

* Крутящий момент с учетом 25 % запаса.



ПРИМЕР ЗАКАЗА ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ

«Стейнвал» TM.2.04.04.01.250.16.М/Ф (2-х эксцентриковый затвор, корпус из нержавеющей стали, диск из нержавеющей стали, уплотение PTFE, DN 250, PN 1,6 МПа, межфланцевый).
