Затвор дисковый СТЕЙНВАЛ ТМ03, трехэксцентриковый, из углеродистой и нержавеющей стали, DN200...1200, PN25, фланцевый управление - редуктор, электропривод или пневмопривод
ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
Дисковые затворы трехэксцентриковые СТЕЙНВАЛ ТМ3 имеют герметичность класса А в обоих направлениях потока и применяются в области теплоснабжения, паровых системах, на средах с высокими температурами и давлениями, а так же могут использоваться в ответственных промышленных системах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Основные преимущества, это уплотнение металл/графит, простота монтажа и автоматизации, антистатическое исполнение затвора, а так же шток с защитой от вылета. Трехэксцентриковые затворы имеют равнопроцентную характеристику регулирования и могут использоваться в качестве регулирующей арматуры.
МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
КОНСТРУКЦИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
- Уплотнение металл по металлу
- Отсутствие протечек
- Герметичное перекрытие в обоих направлениях
- Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.
- Шток - цельная конструкция, присоединенная к диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.
- Уплотнение - универсальное исполнение нержавеющая сталь / графойл. Удерживается фиксатором, закрепленным на диске.
- Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.
- Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.
Запорный механизм. Для обеспечения герметичности перекрытия дискового затвора СТЕЙНВАЛ ТМ в обоих направлениях применена уникальная геометрия, обусловленная инновационной конструкцией запорного механизма, отличающегося от оного в других затворах. Инновационность заключается в применении тройного эксцентриситета: два эксцентрика связаны со смещением положения штока по двум осям относительно симметричного положения штока и еще один эксцентрик связан с особым седлом конического профиля. Формой седла является усеченный наклонный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки, причем трение диска об седло в этой зоне минимально. Уплотнительное кольцо надежно закреплено, но не имеет жесткого закрепления на диске для обеспечения радиального перемещения. Описанное выше дает первую значимую характеристику - гибкость. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный эффекту при использовании пружины или мягкого седла. Это обеспечивает нулевые протечки в обоих направлениях и дает возможность корпусу и диску расширяться без риска заклинивания. Затвор получает возможность самоподстройки диска к корпусу, которая необходима из-за деформаций корпуса, получаемых от трубопровода и от нагружения давлением. Под уплотнительным кольцом штока находится спирально-навитая прокладка, предотвращающая любые протечки по штоку затвора.
СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
Дисковый поворотный 3-х эксцентриковый затвор «Стейнвал» ТМ, DN 200–1200, PN 2,5 МПа, фланцевый. Технические характеристики
- Тест и контроль в соответствии с ГОСТ 9544-2015.
- Концы под сварку в соответствии с ГОСТ 16037-80.
?
| |
|
| № |
Наименование |
Материал затвора межфланцевого |
| 1 |
Корпус |
Углеродистая cталь 17ГС (Q345R+13Cr) |
| Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M) |
| Нержавеющая сталь 08Х18Н10 (304) |
| 2 |
Шток |
Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН) |
| Нержавеющая сталь 14Х17Н2 (431) |
| 3 |
Диск |
Углеродистая сталь 20Л (GS-C25) |
| Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M) |
| Нержавеющая сталь 08Х18Н10 (304) |
| 4 |
Прокладка |
Гибкий графит |
| 5 |
Уплотнение диска |
Нержавеющая сталь 03Х17Н14М3 + гибкий графит (316+Flexible Graphite)* |
| Нержавеющая сталь 08Х18Н10 + гибкий графит (304 + Flexible Graphite) |
| 6 |
Зажимное кольцо |
Нержавеющая сталь 03Х17Н14М3 (316) |
| 7 |
Штифт |
Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН) |
| 8 |
Защитное кольцо |
Гибкий графит |
| 9 |
Опорная муфта |
Нержавеющая сталь 08Х18Н10 (304+SH) |
| 10 |
Скоба |
Углеродистая сталь Ст 20 (1020) |
| 11 |
Фланец сальника |
Углеродистая сталь 20Л (GS-C25) |
* Возможны другие типы уплотнения.
|
| 12 |
Кольцо защиты от вылета |
Нержавеющая сталь 08Х18Н10 (304) |
| 13 |
Сальник |
Нержавеющая сталь 08Х18Н10 (304) |
| 14 |
Уплотнение штока |
Гибкий графит (Flexible Graphite) |
| 15 |
Прокладка уплотнения штока |
Нержавеющая сталь 08Х18Н10 (304) |
| 16 |
Уплотнительный фланец |
Нержавеющая сталь 08Х18Н10 (304) |
| 17 |
Дополнительное кольцо |
Нержавеющая сталь 08Х18Н10 (304) |
| 18 |
Спирально-навитая прокладка |
Нержавеющая сталь 08Х18Н10 + гибкий графит (304+Flexible Graphite) |
| 19 |
Нижняя крышка |
Углеродистая сталь 20Л (А105) |
| 20 |
Болт |
Нержавеющая сталь 35ХМ (А193 В7) |
| 21 |
Болт |
Нержавеющая сталь 38ХМ (А193 В7) |
| 22 |
Штифт |
Нержавеющая сталь 20Х13 (2Cr13) |
| 23 |
Болт |
Нержавеющая сталь 35ХМ (А193 В7) |
| 24 |
Шестигр. гайка |
Нержавеющая сталь 35ХМ (А194 2Н) |
| 25 |
Шайба |
Углеродистая сталь 65Г (65Mn) |
| 26 |
Болт |
Нержавеющая сталь 35ХМ (А193 В7) |
| 27 |
Шестигр. гайка |
Нержавеющая сталь 35ХМ (А194 2Н) |
| 28 |
Шпонка |
Углеродистая сталь Ст 45 (1045) |
|

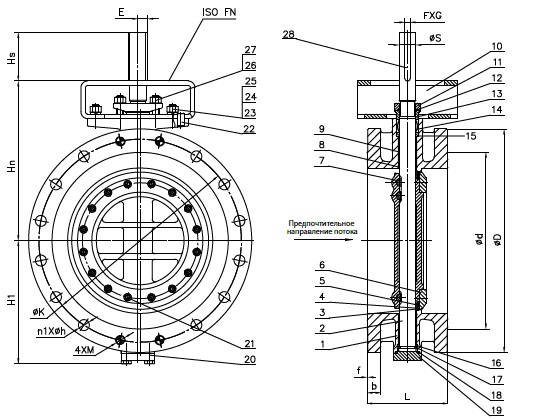

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
| DN |
A |
B |
L |
H1 |
Hn |
Hs |
ШS |
FxG |
E |
Масса, (кг) |
| 200 |
219 |
205 |
230 |
191 |
270 |
65 |
26 |
1x8 |
17 |
35 |
| 250 |
273 |
257 |
250 |
226 |
325 |
80 |
30 |
2x8 |
19 |
55 |
| 300 |
325 |
309 |
270 |
264 |
365 |
85 |
36 |
2x10 |
23 |
65 |
| 350 |
377 |
361 |
290 |
289 |
390 |
85 |
40 |
2x12 |
26 |
80 |
| 400 |
426 |
410 |
310 |
325 |
445 |
90 |
45 |
2x14 |
29,5 |
120 |
| 500 |
530 |
514 |
350 |
400 |
510 |
120 |
55 |
2x18 |
36,5 |
195 |
| 600 |
630 |
612 |
390 |
460 |
590 |
130 |
65 |
2x20 |
42,5 |
305 |
| 700 |
720 |
702 |
430 |
520 |
720 |
150 |
75 |
2x20 |
47,5 |
470 |
| 800 |
820 |
800 |
470 |
590 |
790 |
150 |
85 |
2x22 |
53,5 |
700 |
| 900 |
920 |
900 |
510 |
655 |
870 |
220 |
100 |
2x28 |
64 |
950 |
| 1000 |
1020 |
996 |
550 |
715 |
930 |
220 |
110 |
2x28 |
69 |
1160 |
| 1200 |
1220 |
1196 |
630 |
880 |
1080 |
270 |
130 |
2x32 |
81 |
по запросу |
ПРИМЕР ЗАКАЗА ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО
«Стейнвал» ТМ.3.03.04.02.350.25.Ф/Ф (3-х эксцентриковый затвор, корпус из углеродистой стали, диск из нержавеющей стали, уплотнение металл/графит, DN 350, PN 2,5 МПа, фланцевый).

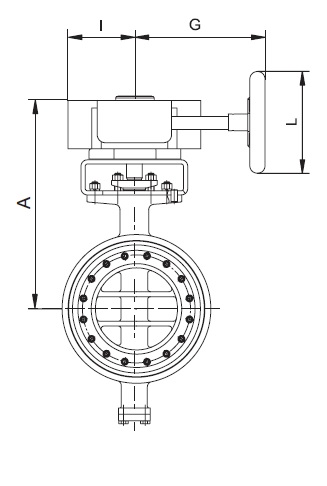

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ФЛАНЦЕВОГО, С РЕДУКТОРОМ
| DN |
Тип редуктора |
A |
C |
G |
I |
L |
M |
N |
Масса, (кг) |
| Ф/Ф |
С/С |
Ф/Ф |
С/С |
| 200 |
Q-1500S/ Q-2000S |
367 |
152 |
230 |
355 |
78 |
500 |
83 |
84 |
68 |
55 |
| 250 |
Q-1500S/ Q-2000S |
422 |
165 |
250 |
355 |
78 |
500 |
83 |
84 |
93 |
75 |
| 300 |
Q-4000S |
493 |
178 |
270 |
441 |
141 |
500 |
140 |
137,5 |
137 |
104 |
| 350 |
Q-4000S |
518 |
190 |
290 |
441 |
141 |
500 |
140 |
137,5 |
174 |
119 |
| 400 |
Q-6500S |
573 |
216 |
310 |
473 |
141 |
500 |
140 |
137,5 |
230 |
165 |
| 500 |
Q-12000S |
645 |
229 |
350 |
504 |
188 |
500 |
156 |
180 |
355 |
260 |
| 600 |
Q-12000S |
725 |
267 |
390 |
504 |
188 |
500 |
156 |
180 |
519 |
370 |
| 700 |
Q-24000S |
909 |
292 |
430 |
622 |
255 |
700 |
201 |
252,5 |
862 |
672 |
| 800 |
Q-32000S |
979 |
318 |
470 |
622 |
255 |
700 |
201 |
252,5 |
1085 |
905 |
| 900 |
Q-50000S |
1133 |
330 |
510 |
792 |
306 |
700 |
306 |
291,5 |
1601 |
1316 |
| 1000 |
Q-50000S |
1193 |
410 |
550 |
792 |
306 |
700 |
306 |
291,5 |
1966 |
1526 |
| 1200 |
Q-70000S |
1343 |
470 |
630 |
792 |
306 |
700 |
306 |
291,5 |
по запросу |
по запросу |
КРУТЯЩИЙ МОМЕНТ И ПРОПУСКНАЯ СПОСОБНОСТЬ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО
|
Пропускная способность, м3/ч
|
|
DN
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
Kv
|
1333
|
2216
|
3813
|
4713
|
6555
|
10111
|
15555
|
23847
|
32911
|
40917
|
51542
|
74259
|
|
Момент (Нм), необходимый для закрытия/открытия затвора при односторонней подаче среды
|
|
DN
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
ΔP 25бар
|
495
|
790
|
1230
|
1600
|
2220
|
3870
|
6160
|
8910
|
13970
|
21230
|
27720
|
42570
|
|
Момент (Нм), необходимый для закрытия/открытия затвора при двусторонней подаче среды
|
|
DN
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
ΔP 25бар
|
700
|
1100
|
1750
|
2250
|
3260
|
5700
|
8850
|
13000
|
19000
|
28500
|
36500
|
56500
|

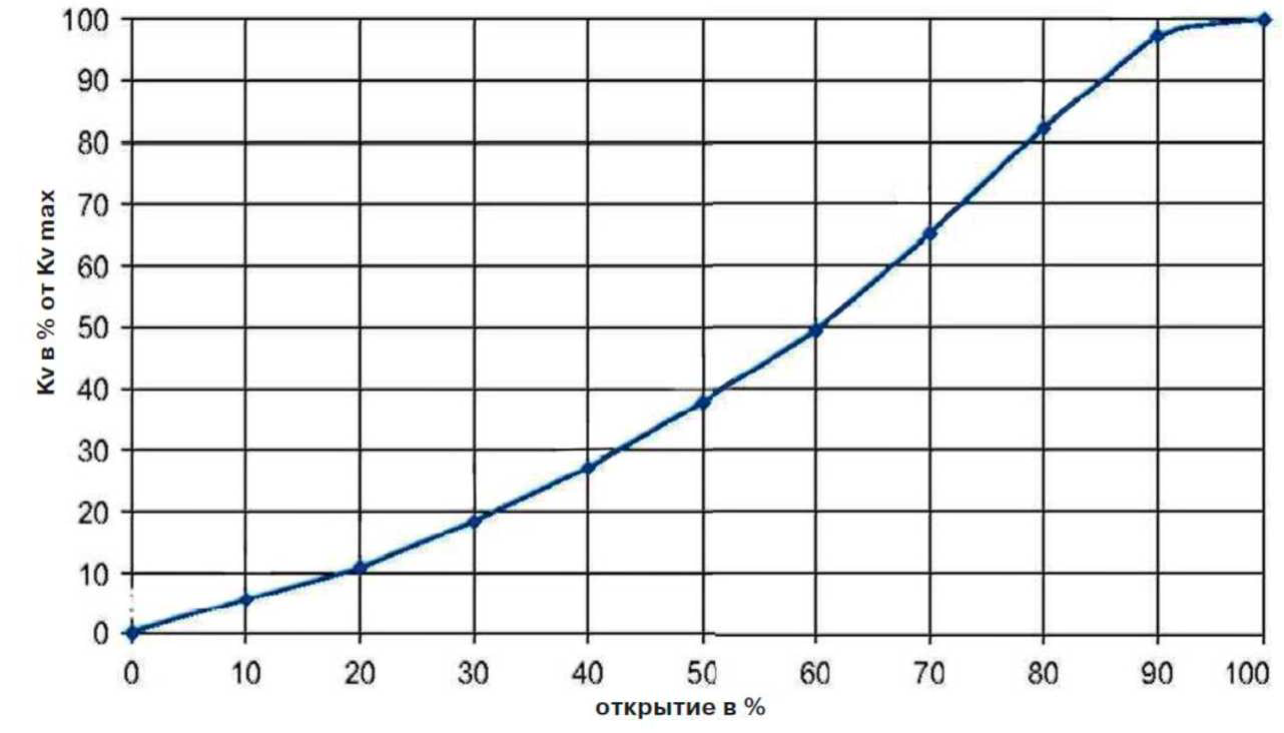

КРИВАЯ ЗАВИСИМОСТИ KV ОТ УГЛА ОТКРЫТИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО
