Затвор дисковый АДЛ СТЕЙНВАЛ ТМ3, трехэксцентриковый, из углеродистой и нержавеющей стали, DN200...1200, PN16/25, межфланцевый

Технические характеристики

Условный диаметр	200...1200 мм
Условное давление	16/25 бар
Рабочая температура	-60...+350°С
Тип присоединения	межфланцевое
Тип управления	редуктор, электропривод, пневмопривод

Применение

Дисковые затворы трехэксцентриковые СТЕЙНВАЛ ТМ3 имеют герметичность класса А в обоих направлениях потока и применяются в области теплоснабжения, паровых системах, на средах с высокими температурами и давлениями, а так же могут использоваться в ответственных промышленных системах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Основные преимущества, это уплотнение металл/графит, простота монтажа и автоматизации, антистатическое исполнение затвора, а так же шток с защитой от вылета. Трехэксцентриковые затворы имеют равнопроцентную характеристику регулирования и могут использоваться в качестве регулирующей арматуры.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Затвор дисковый АДЛ СТЕЙНВАЛ ТМ3, двухэксцентриковый, из нержавеющей стали, DN50...800, PN10/16, межфланцевый, управление - редуктор, электропривод или пневмопривод

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

КОНСТРУКЦИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

Уплотнение металл по металлу
Отсутствие протечек
Герметичное перекрытие в обоих направлениях
Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.
Шток - цельная конструкция, присоединенная к диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.
Уплотнение - универсальное исполнение нержавеющая сталь / графойл. Удерживается фиксатором, закрепленным на диске.
Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.
Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.

Запорный механизм. Для обеспечения герметичности перекрытия дискового затвора СТЕЙНВАЛ ТМ в обоих направлениях применена уникальная геометрия, обусловленная инновационной конструкцией запорного механизма, отличающегося от оного в других затворах. Инновационность заключается в применении тройного эксцентриситета: два эксцентрика связаны со смещением положения штока по двум осям относительно симметричного положения штока и еще один эксцентрик связан с особым седлом конического профиля. Формой седла является усеченный наклонный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки, причем трение диска об седло в этой зоне минимально. Уплотнительное кольцо надежно закреплено, но не имеет жесткого закрепления на диске для обеспечения радиального перемещения. Описанное выше дает первую значимую характеристику - гибкость. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный эффекту при использовании пружины или мягкого седла. Это обеспечивает нулевые протечки в обоих направлениях и дает возможность корпусу и диску расширяться без риска заклинивания. Затвор получает возможность самоподстройки диска к корпусу, которая необходима из-за деформаций корпуса, получаемых от трубопровода и от нагружения давлением. Под уплотнительным кольцом штока находится спирально-навитая прокладка, предотвращающая любые протечки по штоку затвора.

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

№	Наименование	Материал затвора межфланцевого
1	Корпус	Углеродистая сталь 20Л (GS-C25+13Cr)
		Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
		Нержавеющая сталь 08Х18Н10 (304)
2	Шток	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
2	Шток	Нержавеющая сталь 14Х17Н2 (431)
3	Диск	Углеродистая сталь 20Л (GS-C25)
		Нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
		Нержавеющая сталь 08Х18Н10 (304)
4	Прокладка	Гибкий графит
5	Уплотнение диска	Нержавеющая сталь 03Х17Н14М3 + гибкий графит (316+Flexible Graphite)^*
5	Уплотнение диска	Нержавеющая сталь 08Х18Н10 + гибкий графит (304 + Flexible Graphite)
6	Зажимное кольцо	Нержавеющая сталь 03Х17Н14М3 (316)
7	Штифт	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
8	Опорная муфта	Нержавеющая сталь 08Х18Н10 (304+SH)
9	Скоба	Углеродистая сталь Ст 20 (1020)
10	Фланец сальника	Углеродистая сталь 20Л (GS-C25)
11	Кольцо защиты от вылета	Нержавеющая сталь 08Х18Н10 (304)

12	Сальник	Нержавеющая сталь 08Х18Н10 (304)
13	Уплотнение штока	Гибкий графит (Flexible Graphite)
14	Прокладка уплотнения штока	Нержавеющая сталь 08Х18Н10 (304)
15	Уплотнительный фланец	Нержавеющая сталь 08Х18Н10 (304)
16	Дополнительное кольцо	Нержавеющая сталь 08Х18Н10 (304)
17	Спирально-навитая прокладка	Нержавеющая сталь 08Х18Н10 + гибкий графит (304+Flexible Graphite)
18	Нижняя крышка	Углеродистая сталь 20Л (А105)
19	Болт	Нержавеющая сталь 35ХМ (А193 В7)
20	Болт	Нержавеющая сталь 38ХМ (А193 В7)
21	Штифт	Нержавеющая сталь 20Х13 (2Cr13)
22	Болт	Нержавеющая сталь 35ХМ (А193 В7)
23	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
24	Шайба	Углеродистая сталь 65Г (65Mn)
25	Болт	Нержавеющая сталь 35ХМ (А193 В7)
26	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
27	Шпонка	Углеродистая сталь Ст 45 (1045)

* Возможны другие типы уплотнения.

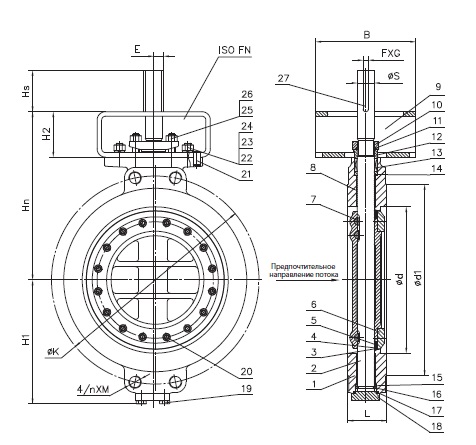

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

DN	L	ШK	Шd	Шd1	nхM	H1	Hn	H2	B	Hs	ШS	FхG	E	Масса, (кг)
200	71	295	203	268	-	191	270	80	100	65	26	1х8	17	21
250	76	355	254	324	-	226	325	100	120	65	30	2х8	19	33
300	83	410	305	375	-	264	365	100	120	80	36	2х10	23	49
350	92	470	337	435	16х24	289	390	100	160	85	40	2х12	26	73
400	102	525	387	485	16х27	325	445	120	160	85	45	2х14	29,5	105
500	127	650	489	584	20х30	400	510	120	300	90	55	2х18	36,5	173
600	154	770	591	692	20х33	460	570	120	300	110	65	2х20	42,5	265
700	165	840	692	800	24х33	520	680	140	350	110	75	2х20	47,5	400
800	190	950	788	905	24х36	590	790	180	415	150	85	2х22	53,5	545
900	203	1050	889	1005	28х36	655	850	180	415	165	90	2х25	57,5	700
1000	216	1170	991	1115	28х39	715	910	200	560	165	100	2х28	64	850

ПРИМЕР ЗАКАЗА ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

«Стейнвал» ТМ.3.03.04.02.800.16.М/Ф (3-х эксцентриковый затвор, корпус из углеродистой стали, диск из нержавеющей стали, уплотнение металл/графит, DN 800, PN 1,6 МПа, межфланцевый).

КРУТЯЩИЙ МОМЕНТ И ПРОПУСКНАЯ СПОСОБНОСТЬ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО

Пропускная способность, м3/ч
DN	200	250	300	350	400	500	600	700	800	900	1000	1200
Kv	1333	2216	3813	4713	6555	10111	15555	23847	32911	40917	51542	74259
Момент (Нм), необходимый для закрытия/открытия затвора при односторонней подаче среды
DN	200	250	300	350	400	500	600	700	800	900	1000	1200
ΔP 25бар	495	790	1230	1600	2220	3870	6160	8910	13970	21230	27720	42570
Момент (Нм), необходимый для закрытия/открытия затвора при двусторонней подаче среды
DN	200	250	300	350	400	500	600	700	800	900	1000	1200
ΔP 25бар	700	1100	1750	2250	3260	5700	8850	13000	19000	28500	36500	56500

КРИВАЯ ЗАВИСИМОСТИ KV ОТ УГЛА ОТКРЫТИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, МЕЖФЛАНЦЕВОГО
