Затвор дисковый АДЛ СТЕЙНВАЛ ТМ3, двухэксцентриковый, из нержавеющей стали, DN50...800, PN10/16, под приварку, управление - редуктор, электропривод или пневмопривод

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ3, ПОД ПРИВАРКУ

Дисковые затворы трехэксцентриковые СТЕЙНВАЛ ТМ3 имеют герметичность класса А в обоих направлениях потока и  применяются в области теплоснабжения, паровых системах, на средах с высокими температурами и давлениями, а так же могут использоваться в ответственных промышленных системах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Основные преимущества, это уплотнение металл/графит,  простота монтажа и автоматизации, антистатическое исполнение затвора, а так же шток с защитой от вылета. Трехэксцентриковые затворы имеют равнопроцентную характеристику регулирования и могут использоваться в качестве регулирующей арматуры.

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ

КОНСТРУКЦИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ПОД ПРИВАРКУ

Запорный механизм. Для обеспечения герметичности перекрытия  дискового затвора СТЕЙНВАЛ ТМ в обоих направлениях применена уникальная геометрия, обусловленная инновационной конструкцией запорного механизма, отличающегося от оного в других затворах. Инновационность заключается в применении тройного эксцентриситета: два эксцентрика связаны со смещением положения штока по двум осям относительно симметричного положения штока и еще один эксцентрик связан с особым седлом конического профиля. Формой седла является усеченный наклонный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки, причем трение диска об седло в этой зоне минимально. Уплотнительное кольцо надежно закреплено, но не имеет жесткого закрепления на диске для обеспечения радиального перемещения. Описанное выше дает первую значимую характеристику - гибкость. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный эффекту при использовании пружины или мягкого седла. Это обеспечивает нулевые протечки в обоих направлениях и дает возможность корпусу и диску расширяться без риска заклинивания. Затвор получает возможность самоподстройки диска к корпусу, которая необходима из-за деформаций корпуса, получаемых от трубопровода и от нагружения давлением. Под уплотнительным кольцом штока находится спирально-навитая прокладка, предотвращающая любые протечки по штоку затвора.

Дисковый поворотный 3-х эксцентриковый затвор «Стейнвал» ТМ, DN 200–1200, PN 2,5 МПа, под сварку. Технические характеристики

1. Тест и контроль в соответствии с ГОСТ 9544-2015.
2. Концы под сварку в соответствии с ГОСТ 16037-80.

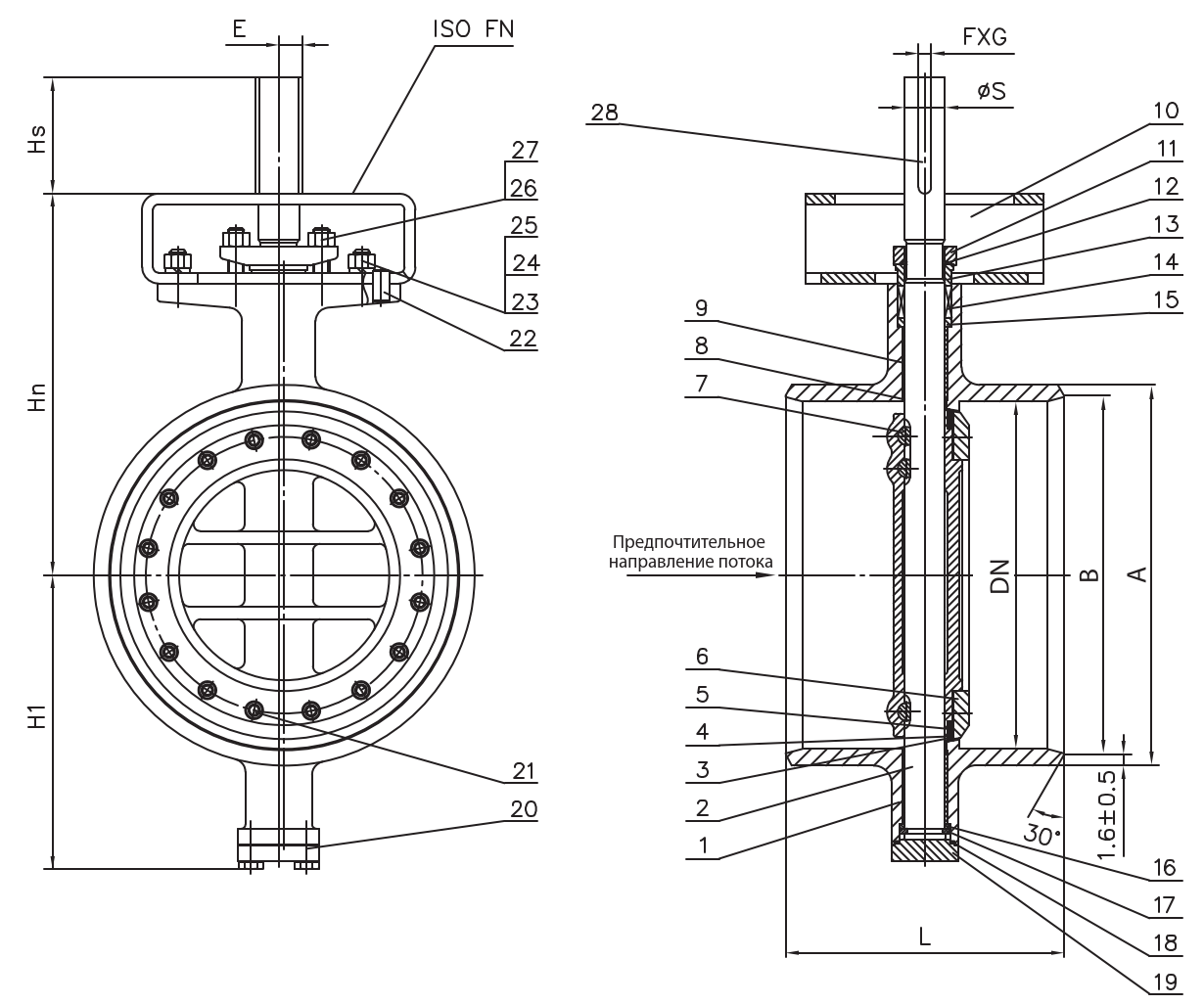

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ПОД ПРИВАРКУ

Размеры, PN 2,5 МПа

Пример заказа

«Стейнвал» ТМ.3.03.04.02.500.25.С/С – (3-х эксцентриковый затвор, корпус из углеродистой стали, диск из нержавеющей стали, уплотнение металл/графит, DN 500, PN 2,5 МПа, под сварку). Габаритные размеры

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ПОД ПРИВАРКУ, С РЕДУКТОРОМ

КРУТЯЩИЙ МОМЕНТ И ПРОПУСКНАЯ СПОСОБНОСТЬ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ПОД ПРИВАРКУ

КРИВАЯ ЗАВИСИМОСТИ KV ОТ УГЛА ОТКРЫТИЯ ЗАТВОРА ДИСКОВОГО ТРЕХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ТМ, ПОД ПРИВАРКУ
