Затвор дисковый СТЕЙНВАЛ ВС, двухэксцентриковый, чугунный, DN200...2000, PN10/16, фланцевый, с электроприводом АУМА

Затвор дисковый СТЕЙНВАЛ ВС, двухэксцентриковый, чугунный, DN200...2000, PN10/16, фланцевый, с электроприводом АУМА

Технические характеристики
Условный диаметр 200...2000 мм
Условное давление 10...16 бар
Рабочая температура -10...+80°С
Тип присоединения фланцевое
Тип управления редуктор, электропривод, пневмопривод
Применение

Затворы поворотные дисковые 2-х эксцентриковые «Стейнвал» ВС подходят для применения на системах водоснабжения, вентиляции и кондиционирования. Затворы Стейнвал позволяют производить замену уплотнения по диску без демонтажа затвора с трубопровода, обеспечивают герметичность класса «А» в обоих направлениях по ГОСТ 9544-2015, а конструкция диска с двойным эксцентриситетом осей значительно сокращает износ и крутящий момент при открытии, что способствует повышению срока службы затвора и снижению эксплуатационных расходов;

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Затвор дисковый СТЕЙНВАЛ ВС, двухэксцентриковый, чугунный, DN200...2000, PN10/16, фланцевый, управление - электропривод



ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

Затворы поворотные дисковые 2-х эксцентриковые «Стейнвал» ВС подходят для применения на системах водоснабжения, вентиляции и кондиционирования. Затворы Стейнвал позволяют производить замену уплотнения по диску без демонтажа затвора с трубопровода, обеспечивают герметичность класса «А» в обоих направлениях по ГОСТ 9544-2015, а конструкция диска с двойным эксцентриситетом осей значительно сокращает износ и крутящий момент при открытии, что способствует повышению срока службы затвора и снижению эксплуатационных расходов; Диквый затвор СТЕЙНВАЛ ВС может управляться с помощью электропривода СМАРТГИР, HELI, АРХИМЕД и другими вариантами по желанию заказчика.

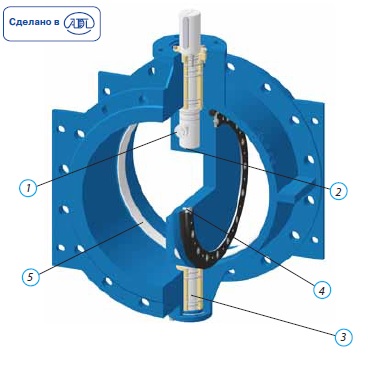

КОНСТРУКЦИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС


Применение болтового соединения при креплении штока к диску обеспечивает сборноразборную конструкцию. Герметизация посадочного узла диска по штоку и болтовому соединению уплотнительными О-кольцами обеспечивает защиту от попадания влаги и предохраняет диск от коррозии.
Закрытое крепление штока позволяет обеспечить высокий уровень защиты от коррозии подвижных элементов.
Отсутствие протечек по верхнему и нижнему штоку за счет использования не менее 4-х уплотнительных О-колец.
Применение болтов с потайной головкой позволяет произвести оперативную замену седлового уплотнения без снятия затвора с трубопровода.
Наплавка из высоколегированной стали обеспечивает высокую абразивную стойкость седлового уплотнения, а также снижает трение при открытии и закрытии затвора.



МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

Конструкция Двухэксцентриковые 2
Материал корпуса Высокопрочный чугун ВЧ40 (GGG40) 05
Материал диска Высокопрочный чугун ВЧ40 (GGG40) 05
Тип уплотнения Синтетический каучук EPDM 06
Диаметр Номинальный диаметр, (мм) DN
Давление Номинальное давление, (МПа) PN
Присоединение Фланцевое Ф/Ф

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

«Стейнвал» ВС.2.05.05.06.300.10.Ф/Ф – двухэксцентриковый дисковый поворотный затвор, корпус из высокопрочного чугуна, диск из высокопрочного чугуна, уплотнение синтетический каучук EPDM, DN 300, PN 1,0 МПа, фланцевый.

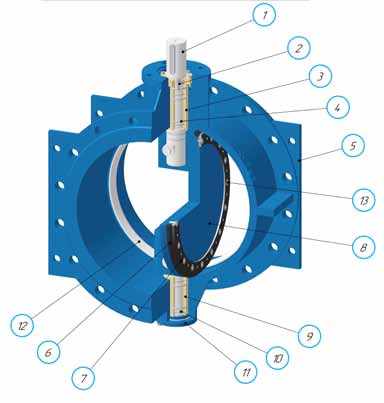

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

1 Верхний шток Нержавеющая сталь 20Х13
2 О-кольцо EPDM
3 Втулка по штоку Алюминий-бронза
4 О-кольцо EPDM
5 Корпус Высокопрочный чугун В440
6 Седло EPDM
7 Обжимное кольцо Нержавеющая сталь 08Х18Н10
8 Диск Высокопрочный чугун В440
9 Втулка по штоку Алюминий-бронза
10 О-кольцо EPDM
11 Крышка штока Ст. 20
12 Металлическое уплотнительное кольцо Нержавеющая сталь 08Х18Н10
13 Болт Нержавеющая сталь 08Х18Н10



ПРОПУСКНАЯ СПОСОБНОСТЬ  ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС Kv, (м3/ч)

PN, (МПа) DN
200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
1,0 3059 4833 7038 9691 12809 16409 20512 29916 41256 54615 70085 87763 128242 177203 235075 по запросу
1,6 2953 4662 6784 9334 12325 15775 19701 28705 39544 52290 67023 83826 122329 168800 22360 по запросу



КРУТЯЩИЙ МОМЕНТ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС (Нм)

P, (МПа) Момент, необходимый для закрытия затвора, (Нм), при DN
200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
1,0 315 505 788 1098 1591 2015 2623 4029 5758 8376 11387 15268 23567 33714 48968 по запросу
1,6 466 827 1163 1754 2341 3074 4135 6328 9166 13446 17794 23843 37685 53058 81921 по запросу

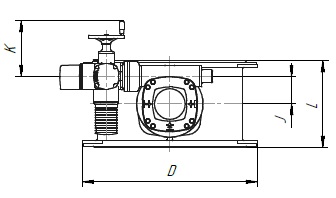

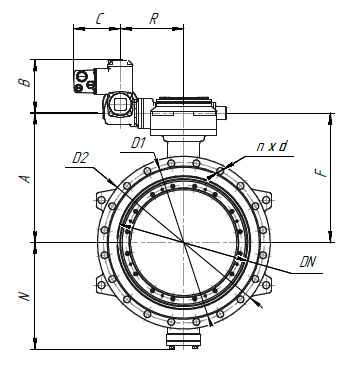

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

Дисковый поворотный 2-х эксцентриковый затвор «Стейнвал» ВС, PN 1,0 МПа, с электроприводами Auma (Германия)*
DN Тип электропривода A B C D F R K J D1 D2 L n?? d N Масса, (кг)
200 SQ 10.2 227 по запросу 350 по запросу 295 340 230 8?23 197 65
250 SQ 12.2 248 по запросу 405 по запросу 350 395 250 12?23 224 84
300 SQ 12.2 296 по запросу 455 по запросу 400 445 270 12?23 267 108
350 SA 10.2/GS80.3 321 295 210 515 368 208 254 283 460 505 290 16?23 303 148
400 SA 10.2/GS80.3 367 295 210 575 320 208 254 283 515 565 310 16?28 339 181
450 SA 7.6/GS100.3/VZ4.3 397 313 210 625 322 337 249 265 565 615 330 20?28 379 230
500 SA 7.6/GS100.3/VZ4.3 448 313 210 680 373 337 249 265 620 670 350 20?28 404 282
600 SA 7.6/GS125.3/VZ4.3 510 313 210 790 435 342 249 265 725 780 390 20?31 486 378
700 SA 10.2/GS125.3/GZ200.3 528 323 210 905 453 344 254 283 840 895 430 24?31 537 542
800 SA 10.2/GS160.3/GZ160.3 606 323 210 1025 531 420 254 283 950 1015 470 24?34 606 739
900 SA 10.2/GS200.3/GZ200.3 665 338 210 1125 575 550 254 283 1050 1115 510 28?34 699 1066
1000 SA 10.2/GS200.3/GZ200.3 739 338 210 1240 649 550 254 283 1160 1230 550 28?37 776 1283
1200 SA 14.2/GS250.3/GZ250.3 881 416 226 1465 751 615 336 389 1380 1455 630 32?41 874 1987
1400 SA 14.2/GS250.3/GZ250.3 1003 416 226 1685 873 615 336 389 1590 1675 710 36?44 1034 2856
1600 SA 14.2/GS250.3/GZ250.3 1128 416 226 1925 998 615 336 389 1820 1915 790 40?50 1175 3583


Дисковый поворотный 2-х эксцентриковый затвор «Стейнвал» ВС, PN 1,6 МПа, с электроприводами Auma (Германия)*
DN Тип электропривода A B C D F R K J D1 D2 L n?? d N Масса, (кг)
200 SQ 10.2 227 по запросу 350 по запросу 295 340 230 12?23 198 68
250 SQ 12.2 273 по запросу 415 по запросу 355 405 250 12?28 230 94
300 SA 10.2/GS80.3 296 295 210 470 343 208 254 283 410 460 270 12?28 254 131
350 SA 7.6/GS100.3/VZ4.3 342 313 210 530 417 337 249 265 470 520 290 16?28 295 183
400 SA 7.6/GS100.3/VZ4.3 372 313 210 590 447 337 249 265 525 580 310 16?31 334 223
450 SA 7.6/GS125.3/VZ4.3 423 313 210 650 498 342 249 265 585 640 330 20?31 368 281
500 SA 10.2/GS160.3/GZ160.3 460 323 210 725 535 420 254 283 650 715 350 20?34 400 392
600 SA 10.2/GS160.3/GZ160.3 478 323 210 850 553 420 254 283 770 840 390 20?37 480 555
700 SA 10.2/GS160.3/GZ160.3 555 323 210 920 630 420 254 283 840 910 430 24?37 563 717
800 SA 10.2/GS200.3/GZ200.3 613 338 210 1035 703 550 254 283 950 1025 470 24?41 623 981
900 SA 10.2/GS200.3/GZ200.3 689 338 210 1135 779 550 254 283 1050 1125 510 28?41 698 1180
1000 SA 14.2/GS250.3/GZ250.3 782 416 226 1271 912 615 336 389 1170 1255 550 28?44 766 1761
1200 SA 14.2/GS250.3/GZ250.3 903 416 226 1495 1032 615 336 389 1390 1485 630 32?50 910,5 2601
* - Компания Академия Тепла комплектует дисковые затворы СТЕЙНВАЛ электроприводами различных производителей.  Габаритные размеры затворов с электроприводами АУМА даны ориентировочно.
