Затвор дисковый СТЕЙНВАЛ ВС, двухэксцентриковый, чугунный, DN200...2000, PN10/16, фланцевый, управление - редуктор

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

Затворы поворотные дисковые 2-х эксцентриковые «Стейнвал» ВС подходят для применения на системах водоснабжения, вентиляции и кондиционирования. Затворы Стейнвал позволяют производить замену уплотнения по диску без демонтажа затвора с трубопровода, обеспечивают герметичность класса «А» в обоих направлениях по ГОСТ 9544-2015, а конструкция диска с двойным эксцентриситетом осей значительно сокращает износ и крутящий момент при открытии, что способствует повышению срока службы затвора и снижению эксплуатационных расходов;

КОНСТРУКЦИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

		Применение болтового соединения при креплении штока к диску обеспечивает сборноразборную конструкцию. Герметизация посадочного узла диска по штоку и болтовому соединению уплотнительными О-кольцами обеспечивает защиту от попадания влаги и предохраняет диск от коррозии.
		Закрытое крепление штока позволяет обеспечить высокий уровень защиты от коррозии подвижных элементов.
		Отсутствие протечек по верхнему и нижнему штоку за счет использования не менее 4-х уплотнительных О-колец.
		Применение болтов с потайной головкой позволяет произвести оперативную замену седлового уплотнения без снятия затвора с трубопровода.
		Наплавка из высоколегированной стали обеспечивает высокую абразивную стойкость седлового уплотнения, а также снижает трение при открытии и закрытии затвора.

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

«Стейнвал» ВС.2.05.05.06.300.10.Ф/Ф – двухэксцентриковый дисковый поворотный затвор, корпус из высокопрочного чугуна, диск из высокопрочного чугуна, уплотнение синтетический каучук EPDM, DN 300, PN 1,0 МПа, фланцевый.

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

1	Верхний шток	Нержавеющая сталь 20Х13
2	О-кольцо	EPDM
3	Втулка по штоку	Алюминий-бронза
4	О-кольцо	EPDM
5	Корпус	Высокопрочный чугун В440
6	Седло	EPDM
7	Обжимное кольцо	Нержавеющая сталь 08Х18Н10
8	Диск	Высокопрочный чугун В440
9	Втулка по штоку	Алюминий-бронза
10	О-кольцо	EPDM
11	Крышка штока	Ст. 20
12	Металлическое уплотнительное кольцо	Нержавеющая сталь 08Х18Н10
13	Болт	Нержавеющая сталь 08Х18Н10

ПРОПУСКНАЯ СПОСОБНОСТЬ  ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС Kv, (м³/ч)

КРУТЯЩИЙ МОМЕНТ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС (Нм)

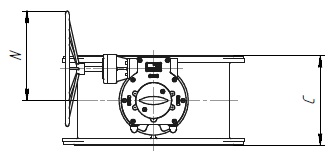

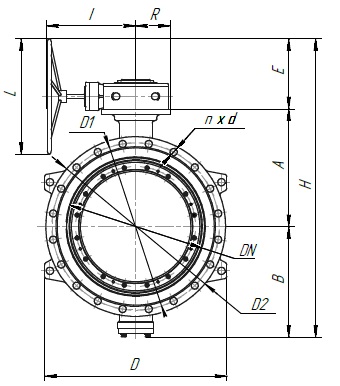

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО ДВУХЭКСЦЕНТРИКОВОГО СТЕЙНВАЛ ВС

Дисковый поворотный 2-х эксцентриковый затвор «Стейнвал» ВС, PN 1,0 МПа, с редуктором
Артикул DN Тип редуктора A B C D E R H I D1 D2 L nх d N Масса, (кг) FP01A344096 200 Q-800S 227 198 230 350 167,5 67,5 592,5 265,5 295 340 250 8х23 193,75 49 FP01A360477 250 Q-800S 248 219 250 405 167,5 67,5 634,5 265,5 350 395 250 12х23 193,75 64 FP01A360739 300 Q-2000S 296 254 270 455 300 90 880 319 400 445 500 12х23 346,5 91 FP01A360744 350 Q-2000S 321 279 290 515 300 90 960 319 460 505 500 16х23 346,5 117 FP01A360747 400 Q-4000S 367 320 310 575 304,5 141 991,5 408 515 565 500 16х28 387,5 171 FP01A396287 450 Q-4000S 397 359 330 625 304,5 141 1060,5 408 565 615 500 20х28 387,5 202 FP01A358299 500 Q-4000S 448 393 350 680 304,5 141 1145,5 408 620 670 500 20х28 387,5 254 FP01A358300 600 Q-6500S 510 450 390 790 304,5 141 1264,5 440 725 780 500 20х31 387,5 346 FP01A360750 700 Q-12000S 528 530 430 905 304,5 188 1362,5 471 840 895 500 24х31 430 527 FP01A344909 800 Q-12000S 606 614 470 1025 313,5 188 1533,5 471 950 1015 500 24х34 430 679 FP01A360751 900 Q-24000S 665 675 510 1125 435 255 1774 593 1050 1115 700 28х34 530 933 FP01A360753 1000 Q-24000S 739 748 550 1240 435 255 1922 591 1160 1230 700 28х37 602,5 1279 FP01A343559 1200 Q-50000S 881 865 630 1465 481 270 2227 802 1380 1455 700 32х41 665 1977 FP01A343561 1400 Q-50000S 1003 1011 710 1685 488 306 2502 747 1590 1675 700 36х44 641,5 2846 FP01A360754 1600 Q-70000S 1128 1161 790 1925 488 306 2777 747 1820 1915 700 40х50 641,5 3573
Дисковый поворотный 2-х эксцентриковый затвор «Стейнвал» ВС, PN 1,6 МПа, с редуктором
Артикул DN Тип редуктора A B C D Е R H I D1 D2 L n?d N Масса, (кг) FP01A360760 200 Q-800S 227 198 230 350 167,5 67,5 592,5 265,5 295 340 250 12?23 193,75 52 FP01A360762 250 Q-2000S 273 230 250 415 300 90 803 319 355 405 500 12?28 346,5 77 FP01A360763 300 Q-2000S 296 254 270 470 300 90 850 340 410 460 500 12?28 346,5 107 FP01A360764 350 Q-4000S 342 295 290 530 304,5 141 941,5 408 470 520 500 16?31 387,5 146 FP01A360765 400 Q-4000S 372 334 310 590 304,5 141 1010,5 408 525 580 500 16?31 387,5 186 FP01A360766 450 Q-4000S 423 368 330 650 304,5 141 1095,5 408 585 640 500 20?31 387,5 234 FP01A360768 500 Q-6500S 460 400 350 725 304,5 141 1164,5 440 650 715 500 20?34 387,5 313 FP01A360769 600 Q-12000S 478 480 390 850 313,5 188 1262,5 471 770 840 500 20?37 430 495 FP01A360770 700 Q-12000S 555 563 430 920 313,5 188 1422,5 471 840 910 500 24?37 430 656 FP01A374034 800 Q-24000S 613 623 470 1035 435 255 1671 591 950 1025 700 24?41 602,5 977 FP01A393896 900 Q-24000S 689 698 510 1135 435 255 1822 593 1050 1125 700 28?41 602,5 1176 FP01A366137 1000 Q-50000S 782 766 550 1271 468,5 306 2016,5 733 1170 1255 700 28?44 602,5 1592 - 1200 Q-50000S 903 910,5 630 1495 488 306 2301,5 593 1390 1485 700 32?50 641,5 2592 - 1400 Q-70000S 1071 1063 710 1695 488 306 2622 747 1590 1685 700 36?50 641,5 3452
