Конденсатоотводчик поплавковый АДЛ СТИМАКС А11, чугунный, DN15...25, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 1229 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	резьба, фланец

Применение

Поплавковый конденсатоотводчик Стимакс А11 используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А11 отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А11 требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Конденсатоотводчик поплавковый АДЛ СТИМАКС А11, чугунный, DN15...25, PN16, dP 4,5...14бар, Тмакс 220°С, резьбовой, фланцевый

Применение поплавкового конденсатоотводчика Стимакс А11

Стимакс А11 Используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А11

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	16 бар
Максимальная рабочая температура	до 200°С
Максимальный перепад давления, ΔP	А11.4,5 – ΔP 4,5 бар А11.10 – ΔP 10 бар А11.14 – ΔP 14 бар
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка слева-направо (вид на корпус)
ОПЦИИ	--

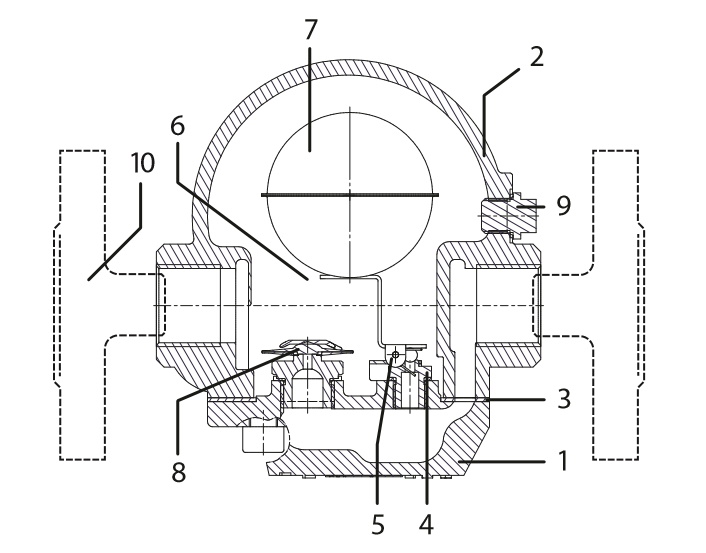

Спецификация поплавкового конденсатоотводчика Стимакс А11

	Позиция	Материал	Схема
1	Корпус	Чугун (EN-JL1040)
2	Крышка	Чугун (EN-JL1040)
3	Уплотнение	Клингерит
4	Седло корпуса	Нержавеющая сталь (EN–1.4301)
5	Клапан	Нержавеющая сталь (EN–1.4301)
6	Рычаг	Нержавеющая сталь (EN–1.4301)
7	Поплавок	Нержавеющая сталь (EN–1.4301)
8	Воздушный клапан	Нержавеющая сталь (EN–1.4301)
9	Заглушка	Углеродистая сталь 1.1181
10	Фланец с резьбовым хвостовиком	Оцинкованная сталь

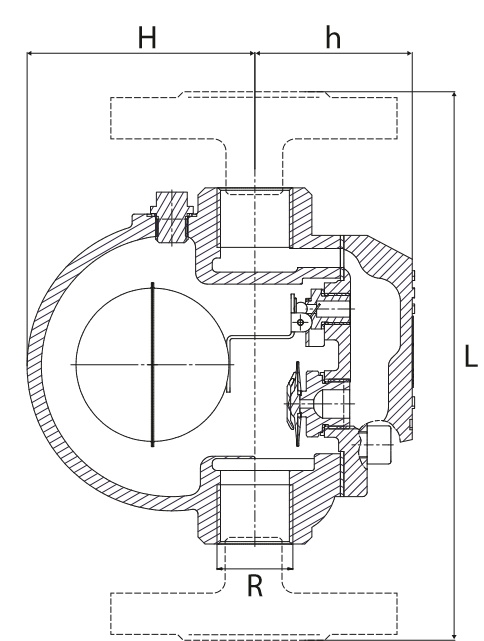

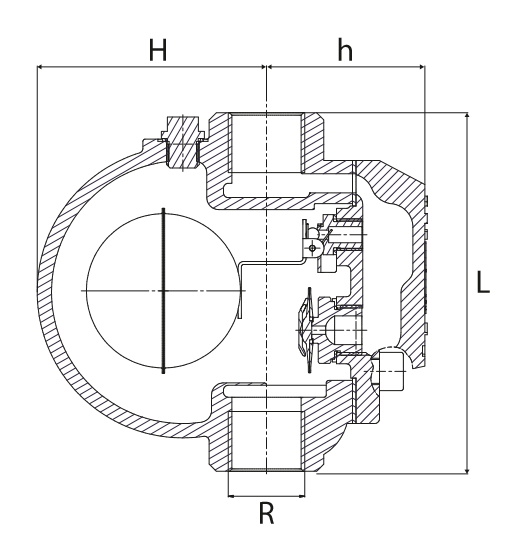

Размеры поплавкового конденсатоотводчика Стимакс А11, (мм)

R/DN		H	h	L	Масса, (кг)
1 / 2 "	резьбовое	84	62	130	3,3
3 / 4 "		84	62	130	3,3
1"		103	59	145	4,3
15	фланцевое	84	62	166 ± 1	4,66
20		84	62	170 ± 1	5,04
25		103	59	190 ± 1,5	6,4

Установка поплавкового конденсатоотводчика Стимакс А11

Установка по направлению потока слева-направо – стандарт

Расход конденсата поплавкового конденсатоотводчика Стимакс А11, (кг/ч)

Тип	R/DN	Перепад давления, (МПа)
Тип	R/DN	0,05	0,1	0,15	0,2	0,3	0,4	0,45	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4
А11.4.5	1/2 – 3/4"	200	280	320	350	400	454	495	-	-	-	-	-	-	-	-	-	-
А11.4.5	1"	530	700	750	879	1019	1099	1229	-	-	-	-	-	-	-	-	-	-
А11.10	1/2 – 3/4"	135	150	165	180	210	241	255	280	300	350	391	405	420	-	-	-	-
А11.10	1"	230	320	370	420	510	570	600	640	680	710	760	800	820	-	-	-	-
А11.14	1/2 – 3/4"	125	140	150	165	190	221	230	246	271	296	325	350	375	404	430	454	482
А11.14	1"	130	160	180	220	260	300	320	330	360	380	400	430	450	460	475	490	510

Пример заказа

«Стимакс» А11.14.020 Р/Р(поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,4 МПа,DN 20, присоединение резьбовое).

Артикулы поплавкового конденсатоотводчика Стимакс А11

DN	11.4.5 Р/Р	11.10 Р/Р	11.14 Р/Р	11.4,5 Ф/Ф	11.10 Ф/Ф	11.14 Ф/Ф
15	HA02A211268	HA02A211271	HA02A211274	HA02A457114	HA02A457123	HA02A457127
20	HA02A211269	HA02A211272	HA02A211275	HA02A457118	HA02A457125	HA02A457130
25	HA02A211270	HA02A211273	HA02A211276	HA02A457122	HA02A457126	HA02A457131
