ТЕХНИЧЕСКИЙ
/
КОНДЕНСАТООТВОДЧИКИ ПОПЛАВКОВЫЕ
/
СТИМАКС А12 40-50

СТИМАКС А12 40-50

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик «Стимакс» серии A12НС, DN 25, поплавковый

Применение

Используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Присоединение

Резьбовое, фланцевое.

Возможные исполнения

Установка по направлению потока слева-направо

Технические характеристики

Максимально допустимая температура +250 oС
Максимальное рабочее давление 1,4 МПа
Максимальная рабочая температура +250 oС
Максимально допустимое давление 1,6 МПа

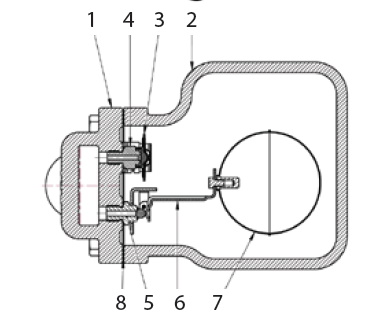

Спецификация А12НС Ду 25

1 Корпус Чугун (GGG40)
2 Крышка Чугун (GGG40)
3 Капсула Нерж. сталь (EN-1.4301)
4 Седло капсулы Нерж. сталь (EN-1.4301)
5 Седло поплавка Ст 8,8
6 Рычаг механизма Нерж. сталь (EN-1.4301)
7 Поплавок Нерж. сталь (EN-1.4057)
8 Прокладка крышки Графит

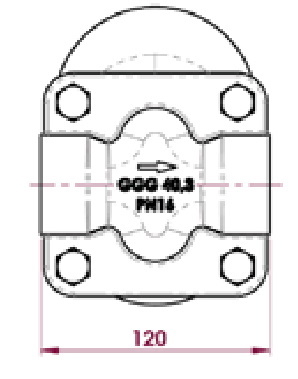

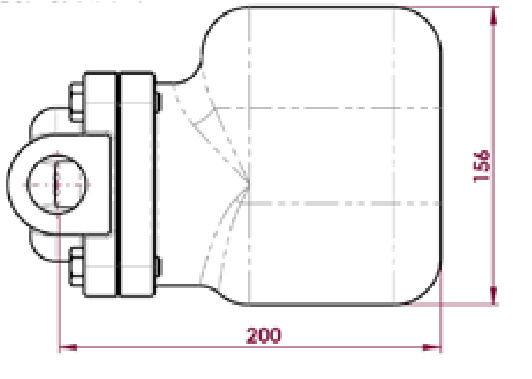

Размеры 1"

Тип R/DN Присоединение A H L Масса, (кг)
А12 НС 1" резьбовое 156 200 120 7,5

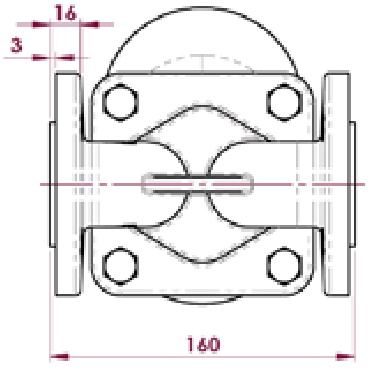

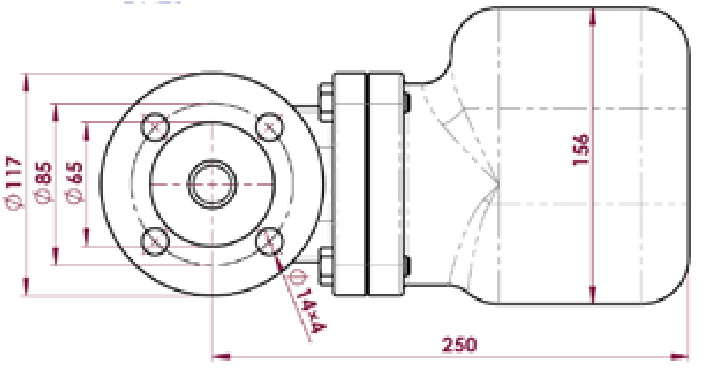

Размеры 25, мм

Тип R/DN Присоединение A H L D K G I B Масса, (кг)
А12 НС 25 фланцевое 156 250 160 117 85 65 Ш14 16 9

Расход, A12HC Ду 25, кг/ч

Тип R Перепад давления, МПа
0,01 0,03 0,05 0,07 0,1 0,15 0,2 0,3 0,45 0,6 0,7 0,8 0,9 1,0 1,2 1,4
А12.4,5 1" 400 700 900 1050 1200 1350 1500 1850 2350 - - - - - - -
А12.10 1" 190 290 370 460 550 734 655 760 1030 1300 1375 1450 1525 1600 - -
А12.14 1" 130 200 250 305 360 430 500 600 715 830 890 950 1025 1100 1200 1300

Артикулы

DN 12.4,5 резьба 12.10 резьба 12.14 резьба 12.4,5 фланцы 12.10 фланцы 12.14 фланцы
25 HA02A634249 HA02A634253 HA02A634258 HA02A634261 HA02A634264 HA02A634268

Пример заказа

«Стимакс» А12.10.025 Ф/Ф — поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,0 МПа, диаметр 25 мм, присоединение фланцевое.
