Конденсатоотводчик поплавковый АДЛ СТИМАКС А12НС, чугунный, DN25, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	25 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 2350 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	резьба, фланец

Применение

Поплавковый конденсатоотводчик Стимакс А12НС используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А12НС отводит конденсат сразу после образования, при температуре пара. Обладает большой пропускной способностью. Содержит встроенный термостатический воздушный клапан отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А12НС требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
HA02A634249	СТИМАКС® A 12HC.4.5.025.Р/Р, конденсатоотводчик поплавковый, чугунный DN 1" PN16 dP=4.5 бар Тмакс=250оС, L-R	25	25953.24 ₽	уточняйте
HA02A634261	СТИМАКС® A 12НС.4.5.025.Ф/Ф, конденсатоотводчик поплавковый, чугунный DN 25 PN16 dP=4.5 бар Тмакс=250оС, L-R	25	29307.85 ₽	уточняйте
HA02A634253	СТИМАКС® A 12HC.10.025.Р/Р, конденсатоотводчик поплавковый, чугунный DN 1" PN16 dP=10 бар Тмакс=250оС, L-R	25	25953.24 ₽	уточняйте
HA02A634264	СТИМАКС® A 12НС.10.025.Ф/Ф, конденсатоотводчик поплавковый, чугунный DN 25 PN16 dP=10 бар Тмакс=250оС, L-R	25	29307.85 ₽	уточняйте
HA02A634258	СТИМАКС® A 12HC.14.025.Р/Р, конденсатоотводчик поплавковый, чугунный DN 1" PN16 dP=14 бар Тмакс=250оС, L-R	25	25953.24 ₽	уточняйте
HA02A634268	СТИМАКС® A 12HC.14.025.Ф/Ф, конденсатоотводчик поплавковый, чугунный DN 25 PN16 dP=14 бар Тмакс=250оС, L-R	25	29307.85 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Конденсатоотводчик поплавковый АДЛ СТИМАКС А12НС, чугунный, DN25, PN16, dP 4,5...14бар, Тмакс 250°С, резьбовой, фланцевый

Применение поплавкового конденсатоотводчика Стимакс А12HC

Используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А12НС

Типоразмер, DN	1"; DN 25 мм
Номинальное давление, PN	16 бар
Максимальная рабочая температура	до 250°С
Максимальный перепад давления, ΔP	А12НС1.4,5 – ΔP 4,5 бар А12НС.10 – ΔP 10 бар А12НС.14 – ΔP 14 бар
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка слева-направо (вид на корпус)
ОПЦИИ	--

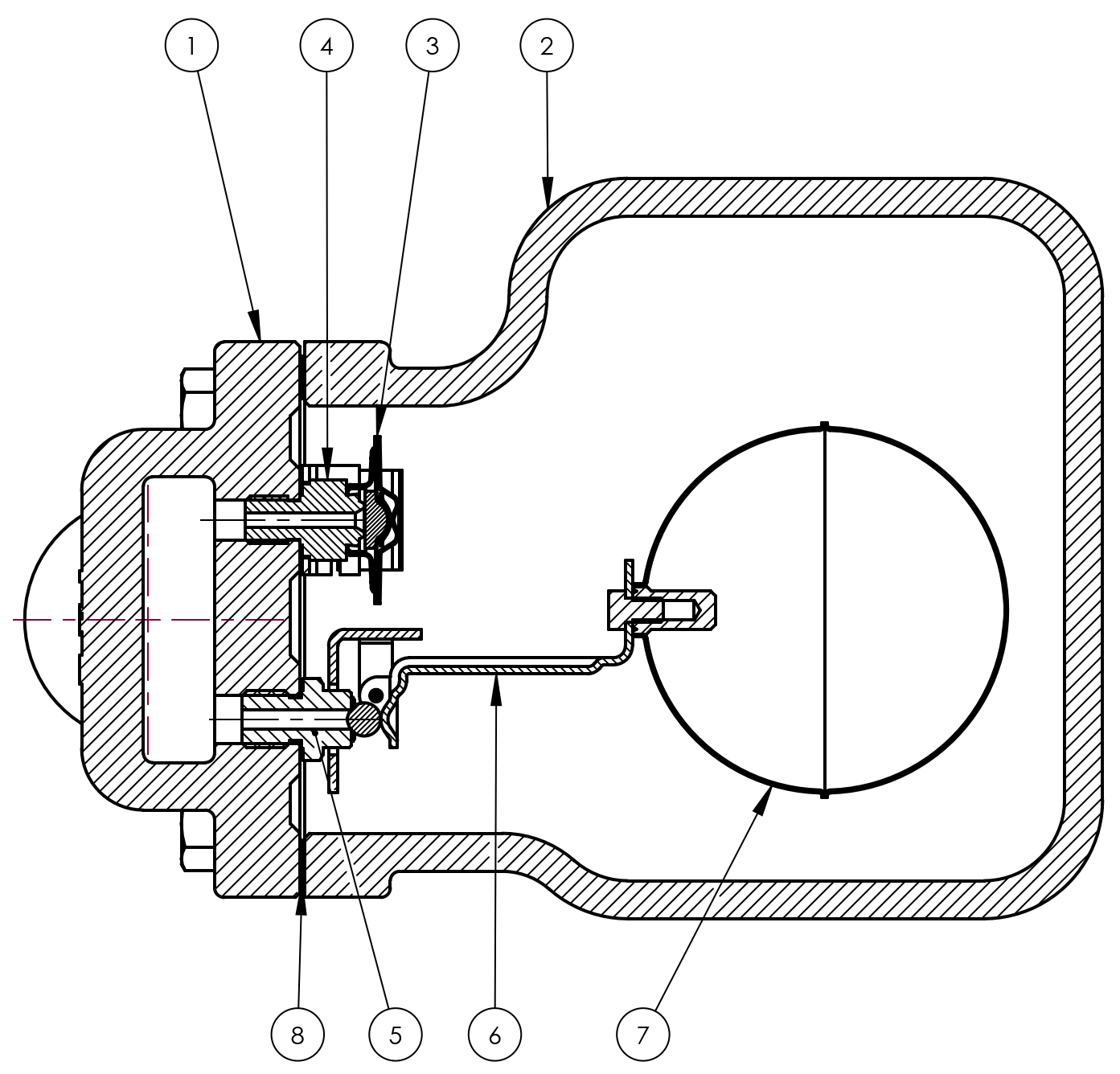

Спецификация поплавкового конденсатоотводчика Стимакс А12HC

	Позиция	Материал	Схема
1	Корпус	Чугун (GGG40)
2	Крышка	Чугун (GGG40)
3	Капсула	Нерж. сталь (EN-1.4301)
4	Седло капсулы	Нерж. сталь (EN-1.4301)
5	Седло поплавка	Ст 8,8
6	Рычаг механизма	Нерж. сталь (EN-1.4301)
7	Поплавок	Нерж. сталь (EN-1.4057)
8	Прокладка крышки	Графит

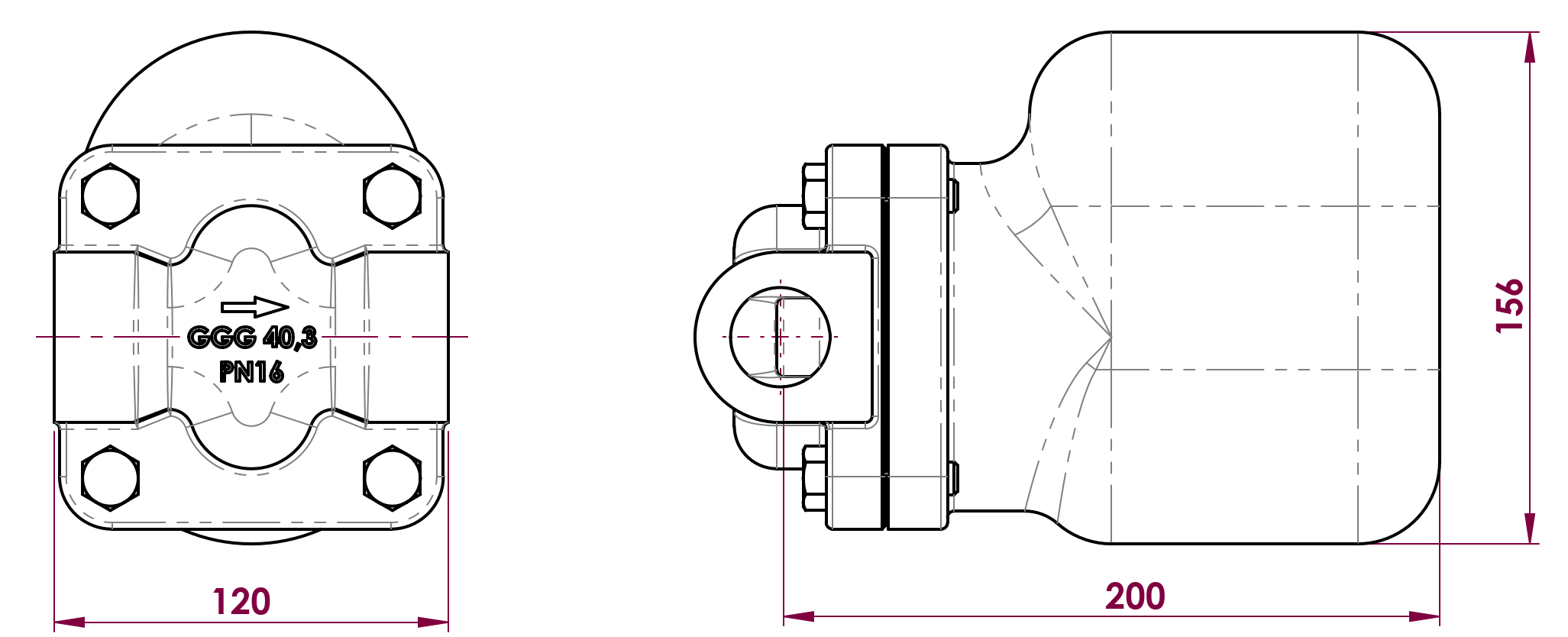

Размеры поплавкового конденсатоотводчика Стимакс А12HC, резьбовой

Тип	R/DN	Присоединение	A	H	L	Масса, (кг)
А12 НС	1"	резьбовое	156	200	120	7,5
Схема

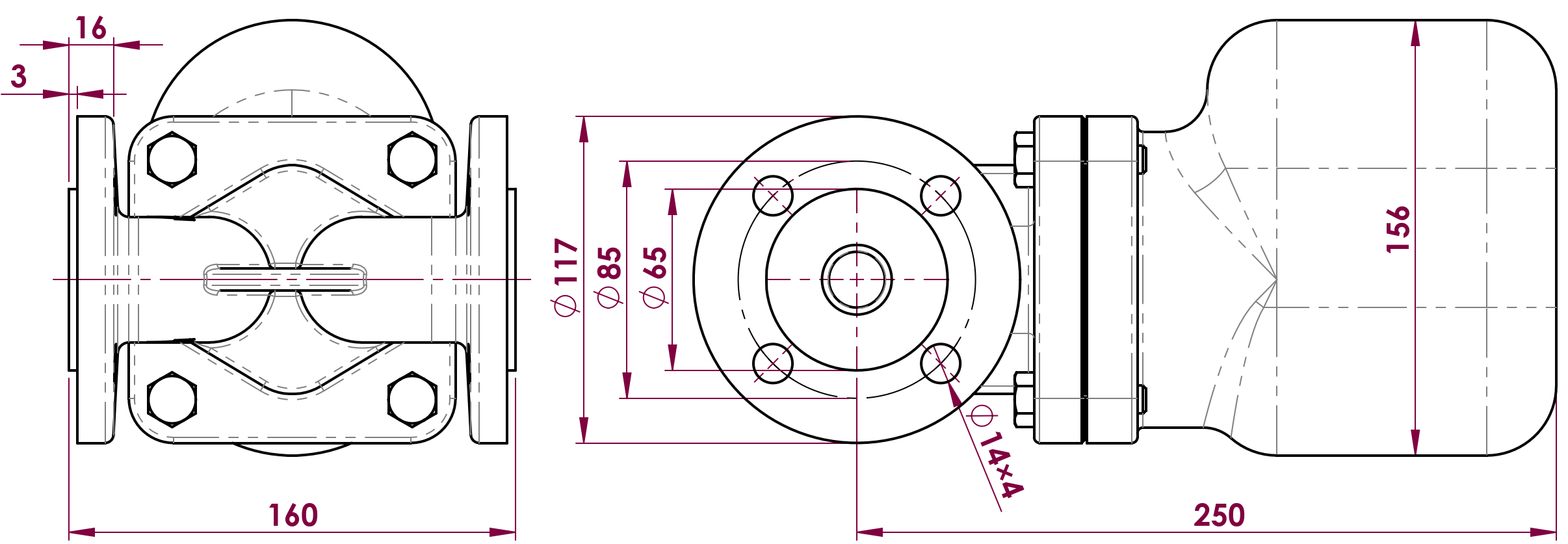

Размеры поплавкового конденсатоотводчика Стимакс А12HC, мм, фланцевый

Тип	R/DN	Присоединение	A	H	L	D	K	G	I	B	Масса, (кг)
А12 НС	25	фланцевое	156	250	160	117	85	65	Ш14	16	9
Схема

Установка поплавкового конденсатоотводчика Стимакс А12HC

Установка по направлению потока слева-направо – стандарт

Расход поплавкового конденсатоотводчика Стимакс А12HC Ду 25, кг/ч

Тип	R	Перепад давления, МПа
Тип	R	0,01	0,03	0,05	0,07	0,1	0,15	0,2	0,3	0,45	0,6	0,7	0,8	0,9	1,0	1,2	1,4
А12.4,5	1"	400	700	900	1050	1200	1350	1500	1850	2350	-	-	-	-	-	-	-
А12.10	1"	190	290	370	460	550	734	655	760	1030	1300	1375	1450	1525	1600	-	-
А12.14	1"	130	200	250	305	360	430	500	600	715	830	890	950	1025	1100	1200	1300

Артикулы поплавкового конденсатоотводчика Стимакс А12HC

DN	12.4,5 резьба	12.10 резьба	12.14 резьба	12.4,5 фланцы	12.10 фланцы	12.14 фланцы
25	HA02A634249	HA02A634253	HA02A634258	HA02A634261	HA02A634264	HA02A634268

Пример заказа

«Стимакс» А12.10.025 Ф/Ф — поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,0 МПа, диаметр 25 мм, присоединение фланцевое.
