Конденсатоотводчик поплавковый АДЛ СТИМАКС А31, стальной, DN15...50, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 5190 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	резьба, фланец

Применение

Поплавковый конденсатоотводчик Стимакс А31 используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А31 отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А31 требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый АДЛ СТИМАКС А31, стальной, DN15...50, PN16, dP 4,5...14бар, Тмакс 300°С, резьбовой, фланцевый

Применение поплавкового конденсатоотводчика Стимакс А31

Данный тип КО отводит конденсат сразу после образования, по мере накопления конденсата в корпусе конденсатоотводчика. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А31

Типоразмер, DN	1/2" – 2"; DN 15 – DN 50 мм
Номинальное давление, PN	16 бар
Максимальная рабочая температура	до 300°С
Максимальный перепад давления, ΔP	А31.4,5 – ΔP 4,5 бар А31.10 – ΔP 10 бар А31.14 – ΔP 14 бар
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка слева-направо (вид на корпус)
ОПЦИИ	--

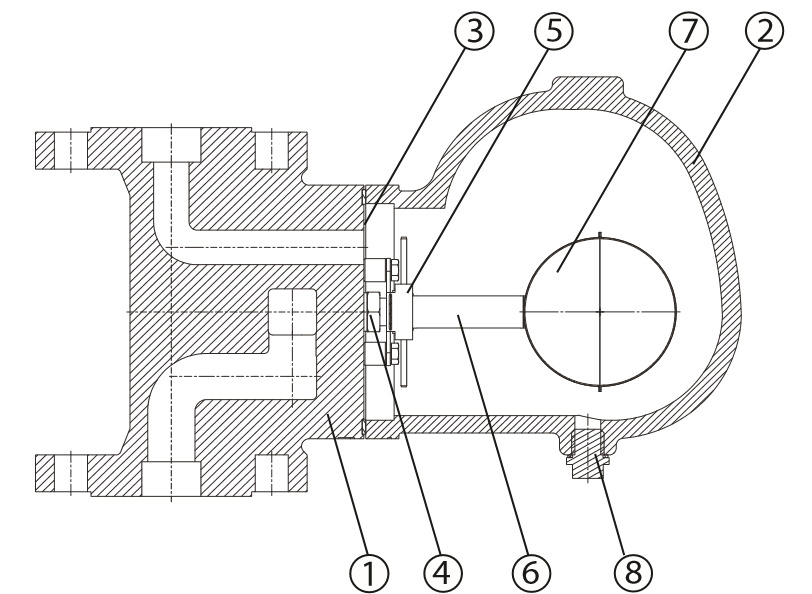

Спецификация материалов поплавкового конденсатоотводчика Стимакс А31

№ п/п	Описание	Материал	Схема
1,2	Корпус, крышка	Углеродистая сталь (EN-1.0619)
3	Уплотнение	Медь
4	Воздушный клапан	Нерж. сталь (EN-1.4301)
5	Седло клапана	Нерж. сталь (EN-1.4301)
6	Рычаг	Нерж. сталь (EN-1.4301)
7	Поплавок	Нерж. сталь (EN-1.4301)
8	Заглушка	Углерод. сталь 1.1181

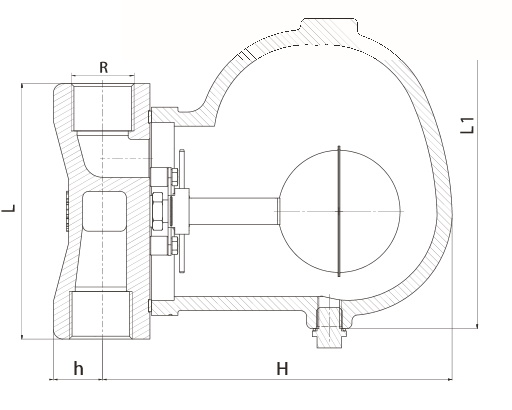

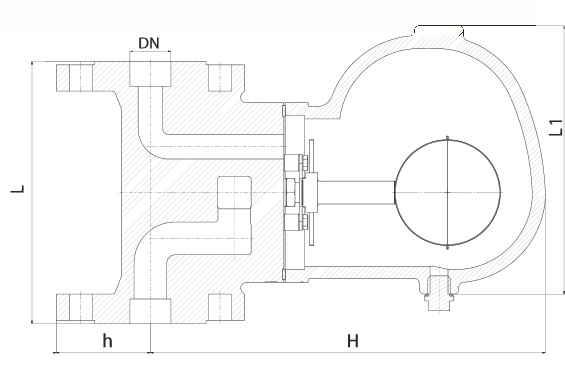

Габаритные размеры поплавкового конденсатоотводчика Стимакс А31

R/DN	Присоединение	Размеры, мм				Масса, (кг)	Схема
R/DN	Присоединение	H	h	L	L1	Масса, (кг)	Схема

1 / 2 "	Резьбовое	135	22,5	100	104	4.5
3 / 4 "		135	22,5	120	104	4.5
1"		186	25	135	164	7.5
1 1 / 2 "		284	40	250	270	31
2"		284	40	250	270	31

15	Фланцевое	135	47,5	150	104	5,65
20		135	52,5	150	104	6,15
25		241	57,5	160	164	12
40		343	75	230	270	35
50		343	82,5	230	270	35

Установка поплавкового конденсатоотводчика Стимакс А31

Установка по направлению потока слева-направо – стандарт

Пример заказа:

Стимакс А31.10.025.16 Ф/Ф Поплавковый конденсатоотводчик стальной СТИМАКС, серия А31, корпус - углеродистая сталь,внутренние элементы - нерж. сталь, Ду25, Ру16, Тмакс=300С, фланец/фланец, максимальный перепад 10 бар,встроенный термостатиченский воздушный клапан

Пропускная способность поплавкового конденсатоотводчика Стимакс А31, (кг/ч)

Тип	R/DN	Перепад давления, (МПа)
Тип	R/DN	0,05	0,1	0,15	0,2	0,3	0,4	0,45	0,5	0,6	0,7	0,8	0,9	0,1	1,1	1,2	1,3	1,4
А31.4.5	1 / 2 "– 3 / 4 "	200	280	320	350	400	454	495	-	-	-	-	-	-	-	-	-	-
А31.4.5	1"	840	945	1049	1155	1358	1569	1673	-	-	-	-	-	-	-	-	-	-
А31.4.5	11/2"–2"	3022	3272	3521	3787	4295	4795	5056	-	-	-	-	-	-	-	-	-	-
А31.10	1 / 2 "– 3 / 4 "	135	150	165	180	210	241	255	280	300	350	391	405	420	-	-	-	-
А31.10	1"	604	654	710	760	870	974	1024	1079	1185	1290	1394	1499	1603	-	-	-	-
А31.10	11/2"–2"	2234	2684	2847	2920	3097	3337	3417	3526	3700	4030	4404	4790	5119	-	-	-	-
А31.14	1 / 2 "– 3 / 4 "	125	140	150	165	190	221	230	246	271	296	325	350	375	404	430	454	482
А31.14	1"	425	454	480	510	565	620	645	675	730	785	839	895	949	1004	1064	1120	1174
А31.14	11/2"–2"	1944	2268	2538	2777	2972	3097	3176	3251	3367	3620	3887	4125	4366	4586	4795	4994	5190

Код для заказа поплавкового конденсатоотводчика Стимакс А31

DN	Перепад давления, МПа
	Резьба			Фланцы
	0,45	1,0	1,4	0,45	1,0	1,4
15	A10.47M2.31K2	A10.47M2.31K5	A10.47M2.31K9	A10.47M2.35K2	A10.47M2.35K5	A10.47M2.35K9
20	A10.47M2.41K2	A10.47M2.41K5	A10.47M2.41K9	A10.47M2.45K2	A10.47M2.45K5	A10.47M2.45K9
25	A10.47M2.51K2	A10.47M2.51K5	A10.47M2.51K9	A10.47M2.55K2	A10.47M2.55K5	A10.47M2.55K9
40	A10.47M2.71K2	A10.47M2.71K5	A10.47M2.71K9	A10.47M2.75K2	A10.47M2.75K5	A10.47M2.75K9
50	A10.47M2.81K2	A10.47M2.81K5	A10.47M2.81K9	A10.47M2.85K2	A10.47M2.85K5	A10.47M2.85K9
