Биметаллический конденсатоотводчик«Стимакс» тип B31, АДЛ (Россия)

DN 15–25 мм, PN 4,0 МПа, Тмакс. 400 oС,резьба/резьба, фланец/фланец

Применение

Используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т. д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице (при горизонтальной установке требуется байпасная линия для слива конденсата).

Технические характеристики

Условный диаметр 15-50 мм
Условное давление 4,0 МПа
Максимально допустимая температура 400 oС
Максимальный перепад давления 1,7 МПа
Минимальный перепад давления 0,05 МПа
Тип присоединения Резьбовое
Фланцевое
Установка горизонтальная вертикальная

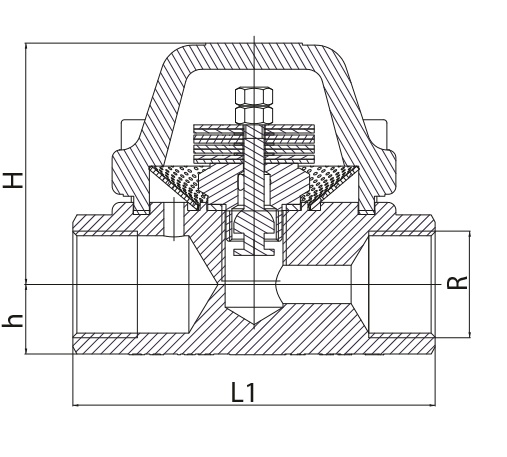

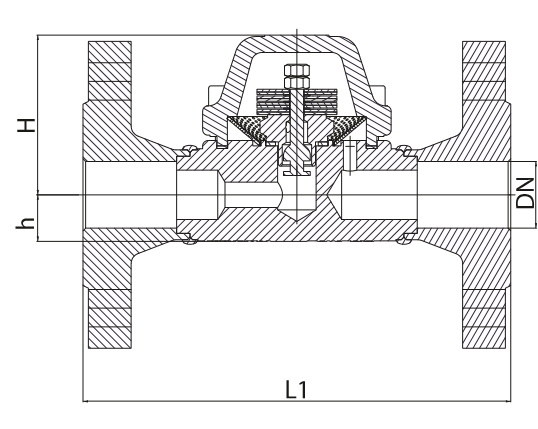

Габаритные размеры, (мм)

Тип R/DN Присоединение Размеры, (мм) Масса,
(кг)
H h L1
В 31.16.015 Р/Р 1 / 2 " резьбовое 56 24 90 1,6
В 31.16.020 Р/Р 3 / 4 " 56 24 90 1,5
В 31.16.015 Ф/Ф 15 фланцевое 56 24 150 3
В 31.16.020 Ф/Ф 20 56 24 150 3,5
В 31.16.025 Ф/Ф 25 56 24 160 4

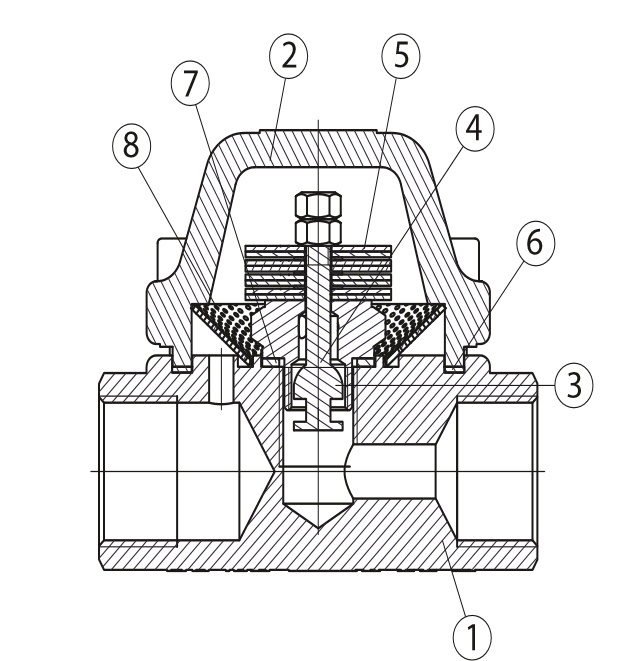

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Углеродистая сталь (EN-1.0460)
2 Крышка Углеродистая сталь (EN-1.0460)
3 Седло Нержавеющая сталь (EN-1.4305)
4 Плунжер Нержавеющая сталь (EN-1.4112)
5 Биметаллическая пластина RGR
6 Уплотнение Графит
7 Уплотнение Медь
8 Фильтр Нержавеющая сталь (EN-1.4301)

Пропускная способность, (кг/ч)

Тип R/DN Перепад давления, (МПа)
0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6
В 31.16* 1/2"–3/4", 15–25 300 420 475 500 500 525 590 600
В 31.16** 1/2"–3/4", 15–25 900 1250 1490 1500 1650 1750 1850 2000

*— пропускная способность по горячему конденсату (на 10 oС ниже температуры насыщения).
** — пропускная способность по холодному конденсату.

Код для заказа#

DN Резьба Фланец
15 A12.46M4.31 A12.46M4.35
20 A12.46M4.41 A12.46M4.45
25 — A12.46M4.55

Пример заказа:

«Стимакс» В 31.16.025 Ф/Ф — биметаллический конденсатоотводчик, с максимальным перепадом давления до 1,6 МПа, диаметр 25мм, присоединение фланцевое.
