Биметаллический конденсатоотводчик «Стимакс» тип B32, АДЛ (Россия)

DN 15–25 мм, PN 4,0 МПа, Тмакс. 400 oС,резьба/резьба, фланец/фланец

Применение

Используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице (при горизонтальной установке требуется байпасная линия для слива конденсата).

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление 4,0 МПа
Максимально допустимая температура 400 oС
Максимальный перепад давления 2,4 МПа
Минимальный перепад давления 0,05 МПа
Тип присоединения Резьбовое Фланцевое
Установка горизонтальная вертикальная

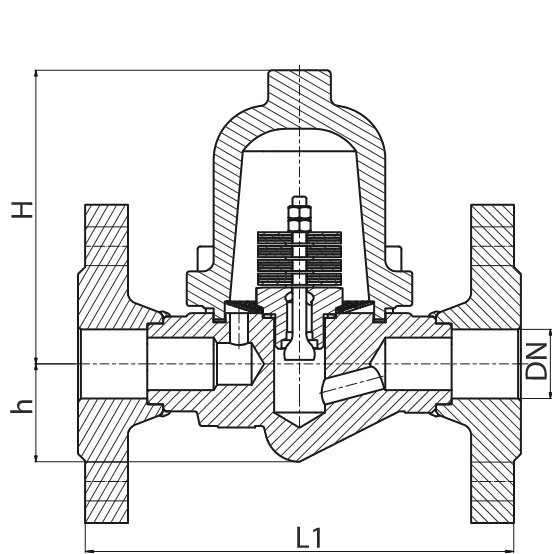

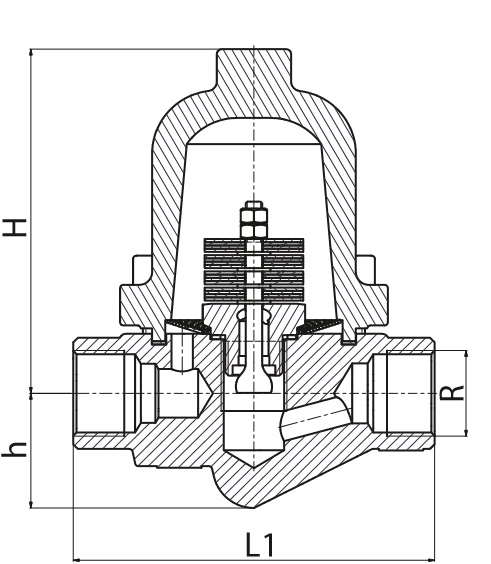

Габаритные размеры

Тип R/DN Присоединение Размеры, (мм) Масса,
(кг)
H h L1
В 32.24.015 Р/Р 1 / 2 " резьбовое 115 26 110 2,6
В 32.24.020 Р/Р 3 / 4 " 115 26 110 2,5
В 32.24.015 Ф/Ф 15 фланцевое 115 26 150 4
В 32.24.020 Ф/Ф 20 115 26 150 4,5
В 32.24.025 Ф/Ф 25 115 26 160 5

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Углеродистая сталь (EN-1.0460)
2 Крышка Углеродистая сталь (EN-1.0460)
3 Седло Нержавеющая сталь (EN-1.4305)
4 Плунжер Нержавеющая сталь (EN-1.4112)
5 Биметаллическая пластина RGR
6 Уплотнение Графит
7 Уплотнение Медь
8 Фильтр Нержавеющая сталь (EN-1.4301)

Пропускная способность, (кг/ч)

Тип R/DN Перепад давления, (МПа)
0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2,0 2,2 2,4
В 32.24* 1/2"–3/4" 15–25 500 645 720 800 850 890 900 900 900 900 900 900
В 32.24** 1/2"–3/4" 15–25 1010 1500 1700 1850 2000 2100 2250 2300 2370 2500 2650 2750

*— пропускная способность по горячему конденсату (на 10 oС ниже температуры насыщения). ** — пропускная способность по холодному конденсату

Код для заказа#

DN Резьба Фланец
15 A13.46M4.31 A13.46M4.35
20 A13.46M4.41 A13.46M4.45
25 — A13.46M4.55

Пример заказа:

«Стимакс» В32.24.025 Ф/Ф — биметаллический конденсатоотводчик, с максимальным перепадом давления до 2,4 МПа, диаметр 25 мм, присоединение
