Биметаллический конденсатоотводчик «Стимакс» тип B33, АДЛ (Россия)

DN 15–25 мм, PN10,0 МПа, Тмакс. 450 oС, резьба/резьба, фланец/фланец

Применение

Используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т. д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице (при горизонтальной установке требуется байпасная линия для слива конденсата).

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление 10,0 МПа
Максимально допустимая температура 450 oС
Максимальный перепад давления 8,0 МПа
Минимальный перепад давления 2,5 МПа
Тип присоединения Резьбовое
Фланцевое
Установка горизонтальная вертикальная

Пропускная способность, (кг/ч)

Тип R/DN Перепад давления, ( МПа )
2,1 3,0 4,0 5,0 6,0 8,0
В 33.80* 1/2"–1"
15–25 		450 530 590 600 620 680
В 33.80** 1/2"–1"
15–25 		2200 3500 4000 4900 6000 6750

*— пропускная способность по горячему конденсату (на10 oС ниже температуры насыщения).

** — пропускная способность по холодному конденсату.

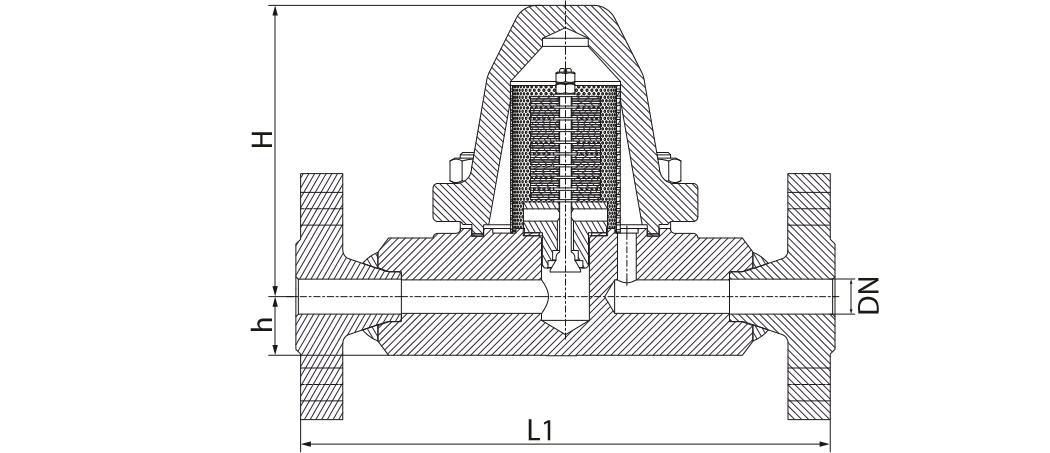

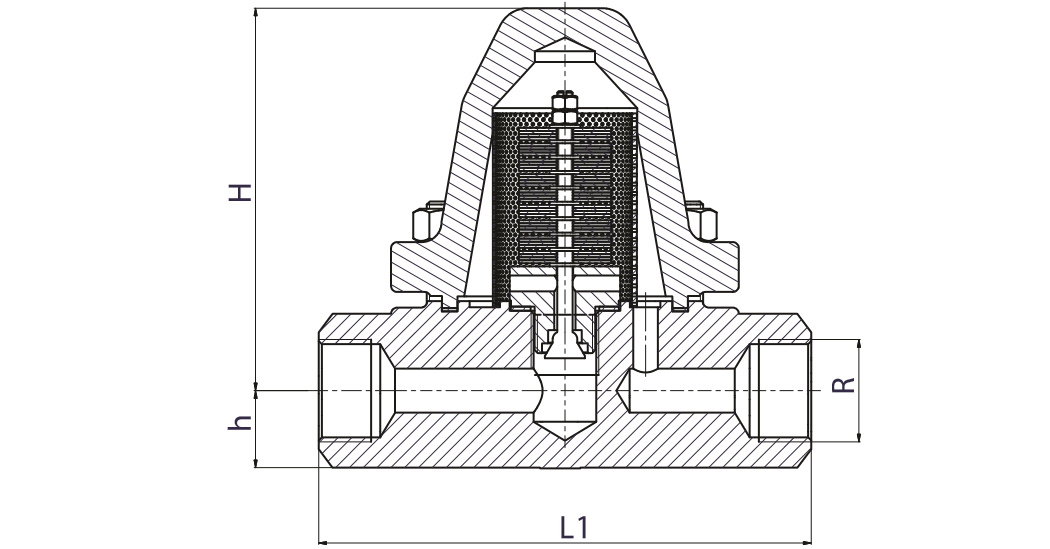

Габаритные размеры, (мм)

Тип R/DN Присоединение Размеры,
(мм) 		Масса,
(кг)
H h L 1
В 33.80.015 Р/Р 1 / 2 " резьбовое 120 25 160 6
В 33.80.020 Р/Р 3 / 4 " 120 25 160 6
В 33.80.025 Р/Р 1" 120 25 160 6
В 33.80.015 Ф/Ф 15 120 25 230 9
В 33.80.020 Ф/Ф 20 фланцевое 120 25 230 10
В 33.80.025 Ф/Ф 25 120 25 230 11

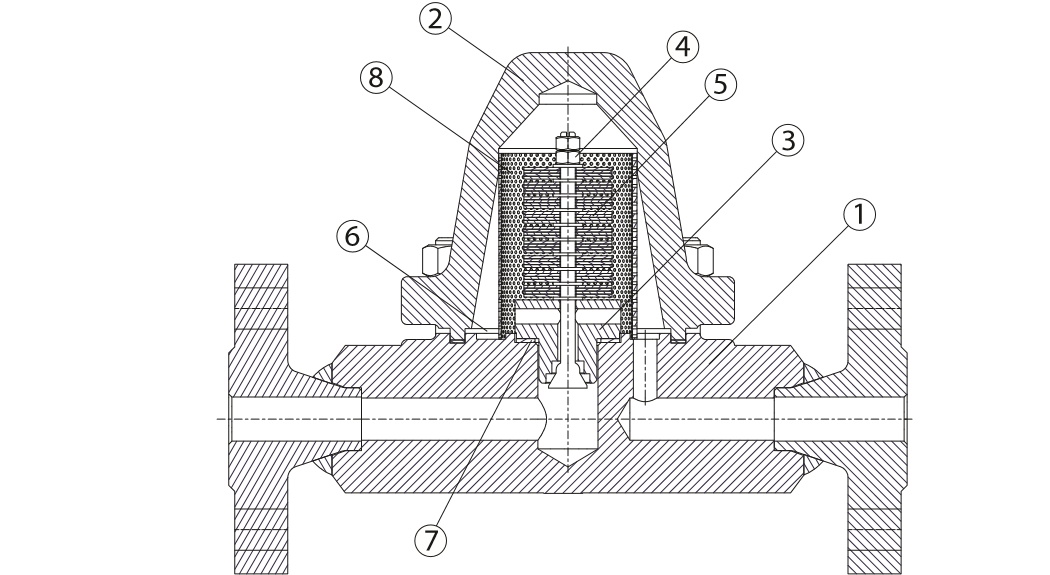

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Углеродистая сталь (EN-1.0460)
2 Крышка Углеродистая сталь (EN-1.0460)
3 Седло Нержавеющая сталь (EN-1.4305)
4 Плунжер Нержавеющая сталь (EN-1.4112)
5 Биметаллическая пластина RGR
6 Уплотнение Графит
7 Уплотнение Медь
8 Фильтр Нержавеющая сталь (EN-1.4301)

Код для заказа#

DN резьба фланец
15 A14.46M4.31 A14.46M4.35
20 A14.46M4.41 A14.46M4.45
25 A14.46M4.51 A14.46M4.55

Пример заказа:

«Стимакс» В 33.80.015 Р/Р — биметаллический конденсатоотводчик, с максимальным перепадом давления до 8,0 МПа, диаметр 15мм, присоединение резьбовое.
