Применение

Используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.

Присоединение

Резьбовое, фланцевое.

Технические характеристики

Максимально допустимое давление	4,0 МПа
Максимально допустимая температура	+400 oС
Максимальное рабочее давление	1,7МПа
Максимально рабочая температура	+250 oС

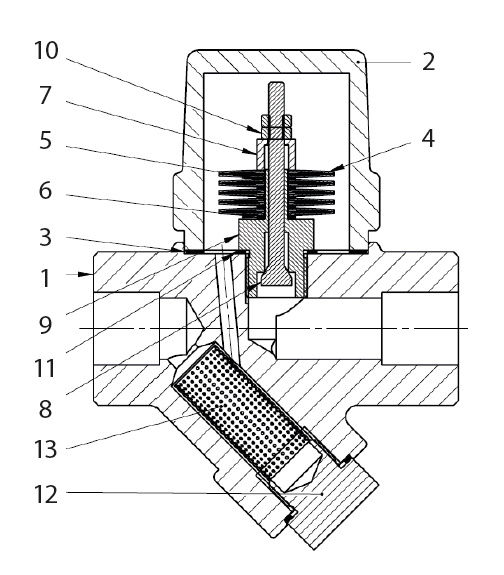

Спецификация B34 (Ду 15-25)

1	Корпус	Углеродистая сталь С22.8
2	Крышка	Углеродистая сталь С22.8
3	Прокладка крышки	Графит
4	Биметаллический элемент	Биметал
5	Шайба	Нерж. сталь (EN-1.4301)
6	Упорная платина	Нерж. сталь (EN-1.4301)
7	Крышка седла	Нерж. сталь (EN-1.4301)
8	Шток клапана	Нерж. сталь (EN-1.4301)
9	Седло клапана	Нерж. сталь (EN-1.4301)
10	Гайка М4	Нерж. сталь (EN-1.4301)
11	Прокладка седла клапана	Нерж. сталь (EN-1.4301)
12	Заглушка с шестигранной головкой	Нерж. сталь (EN-1.4301)
13	Фильтр	Нерж. сталь (EN-1.4301)

Размеры, мм

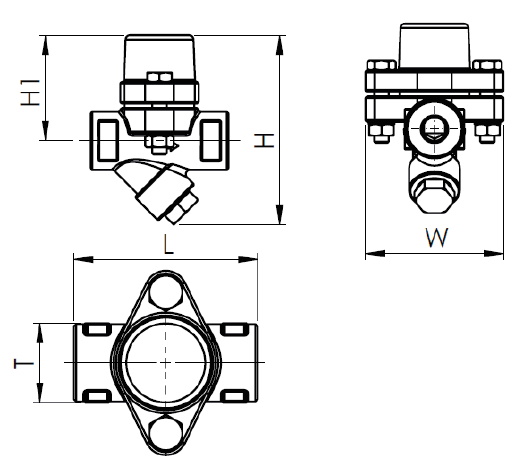

Тип	R, резьба	L	H	H1	W	T	Вес, кг
В34	1/2"	95	130	73	95	41	2
	?"						2
	1"						2

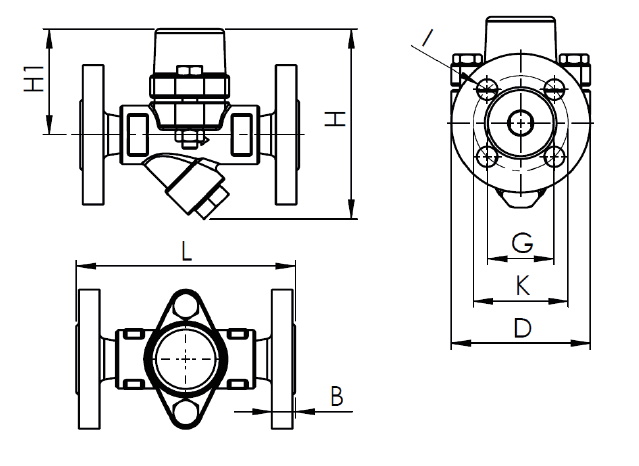

Тип	DN, фланец	L	H	H1	G	K	D	I	B	Вес, кг
B34	DN15	150	130	73	Ш45	Ш65	Ш95	Ш14	16	3,6
	DN20	150			Ш58	Ш75	Ш105	Ш14	16	4,1
	DN25	160			Ш68	Ш85	Ш115	Ш14	18	4,3

Расход, кг/ч

Тип	R/DN	Перепад давления, МПа
		0,05	0,1	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,7
B 34.25*	1/2"- 1" 15-25	125	200	320	410	455	485	500	540	580	600
B 34.25**	1/2"- 1" 15-25	550	800	1100	1500	1750	1825	2000	2100	2175	2235

*пропускная способность по горячему конденсату

**пропускная способность по холодному конденсату

Артикулы

DN	резьба	фланец
15	HA01B634440	HA01B634444
20	HA01B634442	HA01B634445
25	HA01B634443	HA01B634446

Установка

Горизонтальная (крышкой вверх) или вертикальная

Пример заказа

«Стимакс» B34.17.015 Р/Р (биметаллический конденсатоотводчик,DN15, с максимальным перепадом давления до 1,7 МПа, присоединение резьбовое)
