Конденсатоотводчик биметаллический СТИМАКС B34R, нержавеющая сталь, DN15-25, PN40, dP 25бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40 бар
Рабочий перепад	до 25,0 бар
Отвод по конденсату	до 650 кг/час*
Тип конденсатоотводчика	Биметаллический
Тип присоединения*	фланец, резьба

* Пропускная способность по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик СТИМАКС B34R используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Снабжен настроечным винтом для регулирования температуры при которой будет отводиться конденсат. СТИМАКС B34R может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический СТИМАКС B34R, нержавеющая сталь, DN15-25, PN40, dP 25бар, резьбовой, фланцевый

Описание биметаллического конденсатоотводчика Стимакс B34R

ПРИМЕНЕНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА СТИМАКС B34R

Биметаллический конденсатоотводчик Стимакс тип В34R используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Снабжен настроечным винтом. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.

Технические характеристики биметаллического конденсатоотводчика Стимакс B34R

Типоразмер, DN	1/2" – 1"; DN 15 мм – DN 25 мм
Максимально допустимое давление	4,0 МПа
Максимально допустимая температура рабочей среды	+300 ^oC
Максимальный перепад давления ΔP	2,5 МПа
Присоединения	резьбовое фланцевое
Монтаж на трубопроводе	горизонтально вертикально

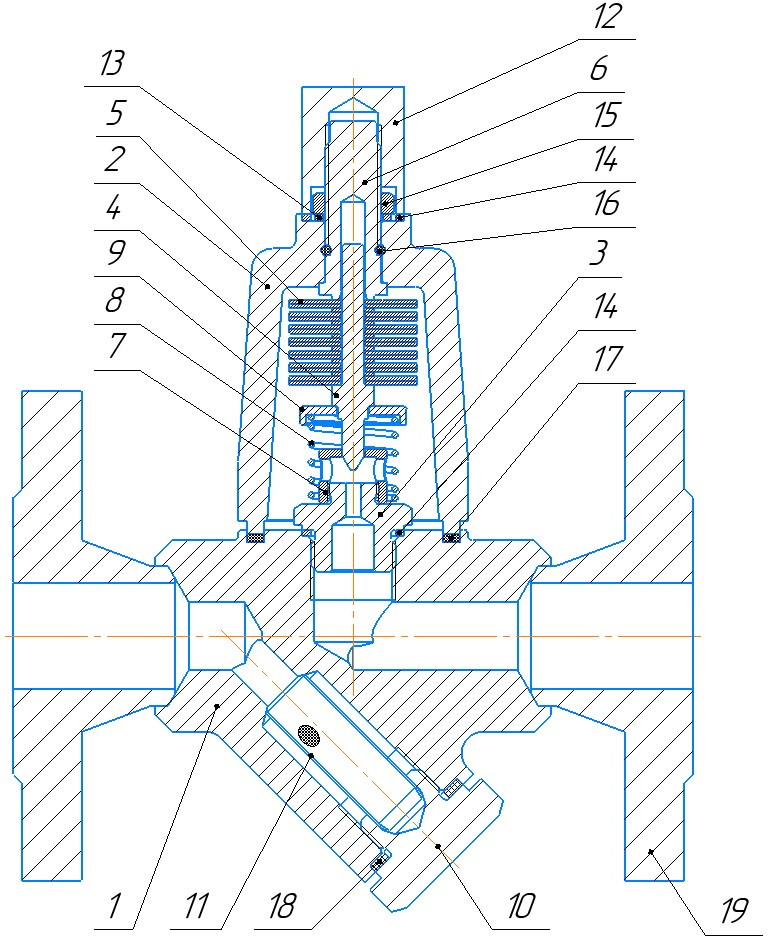

Спецификация биметаллического конденсатоотводчика Стимакс B34R

1	Корпус	10Х18Н9Л	Схема
2	Крышка	10Х18Н9Л
3	Седло	08Х18Н10
4	Шток	08Х18Н10
5	Биметаллические пластины	ТБ 103/70
6	Винт настроечный	08Х18Н10
7	Направляющая	08Х18Н10
8	Пружина	EN 10270-3-1.4310 (AISI 302)
9	Держатель пружины	08Х18Н10
10	Заглушка	08Х18Н10
11	Фильтр	08Х18Н10
12	Гайка колпачковая	08Х18Н10
13	Прокладка 14 х 18-II ГОСТ 19752-84	Медь
14	Прокладка 20 х 24-II ГОСТ 19752-84	Медь
15	Гайка стопорная	08Х18Н10
16	Кольцо уплотнительное	Viton
17	Прокладка крышки	Графит
18	Прокладка заглушки	Графит
19	Фланец	08Х18Н10Т
А	Винт DIN 6912 М10 х 35	А2-70

Пропускная способность биметаллического конденсатоотводчика Стимакс B34R, (кг/ч)*

Тип	R/DN	Перепад давления, (МПа)
Тип	R/DN	0,05	0,1	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,5
B34R*	1/2"– 1" DN15 – 25	125	200	320	410	445	485	500	540	580	600	620	640	645	650
B34R**	1/2"– 1" DN15 – 25	200	300	440	550	580	600	620	670	700	720	750	770	800	820
B34R***	1/2"– 1" DN15 – 25	550	800	1100	1500	1750	1825	2000	2100	2175	2235	2390	2490	2585	2680

* Пропускная способность по горячему конденсату (на 10 оС ниже температуры насыщения, заводская настройка)
** Пропускная способность по горячему конденсату (на 20 оС ниже температуры насыщения)
*** Пропускная способность по холодному конденсату

Артикулы биметаллического конденсатоотводчика Стимакс B34R

DN	резьба	фланец
15	А257001	А257004
20	А257002	А257005
25	А257003	A257006

Пример заказа

«Стимакс» В34R.25.015 Р/Р (биметаллический конденсатоотводчик, DN15, с максимальным перепадом давления до 2,5 МПа, присоединение резьбовое)

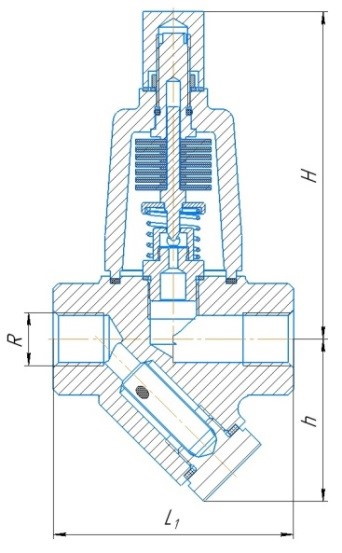

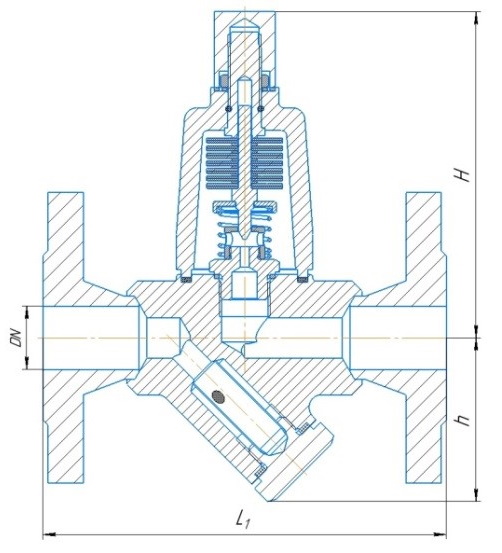

Габаритные размеры биметаллического конденсатоотводчика Стимакс B34R, (мм)

Тип	R/DN	Присоединение	H	h	L1	Масса, (кг)
B 34.25	1/2"	резьбовое	129	65	95	2,56
B 34.25	3/4"		129	65	95	2,52
B 34.25	1"		129	65	95	2,42
B 34.25	15	фланцевое	129	65	150	4,1
B 34.25	20		129	65	150	4,5
B 34.25	25		129	65	160	4,9
СХЕМА
ФЛАНЦЕВЫЙ				РЕЗЬБОВОЙ
