Конденсатоотводчик термостатический СТИМАКС ТК42, нержавеющая сталь, DN08...25, PN40, dP 0.2...22бар, резьбовой

Технические характеристики

Условный диаметр	8...25 мм
Условное давление	40 бар
Рабочий перепад	0,2...22,0 бар
Отвод по конденсату*	до 690 кг/час
Тип конденсатоотводчика	Термостатический
Тип присоединения	резьба

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Термостатический конденсатоотводчик СТИМАКС ТК42 это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем. СТИМАКС ТК42 спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Благодаря компактным габаритам и корпусу из нержавеющей стали в основном применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально с отводом конденсата в сторону или вниз.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термостатический СТИМАКС ТК42, нержавеющая сталь, DN08...25, PN40, dP 0,2...22бар, Тмакс +250 ^oC, резьбовой

Описание термостатического конденсатоотводчика СТИМАКС ТК42

Применение термостатического конденсатоотводчика СТИМАКС ТК42

Термостатичсекие конденсатоотводчики СТИМАКС ТК42 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, сушильных машин, варочных котлов, стерилизаторов, тарельчатых прессов, вулканизаторов резины, автоклавов, и тд. Применяется в качестве воздухоотводчиков на паропроводах.

Технические характеристики термостатического конденсатоотводчика СТИМАКС ТК42

Условный диаметр DN	08...25 мм
Условное давление PN	40 бар
Максимальная рабочая температура	300 ^oС
Максимальный перепад давления ΔP	22 бар
Минимальный перепад давления ΔP	0,2 бар
Тип присоединения	Резьбовое
Установка	Горизонтальная, Вертикальная

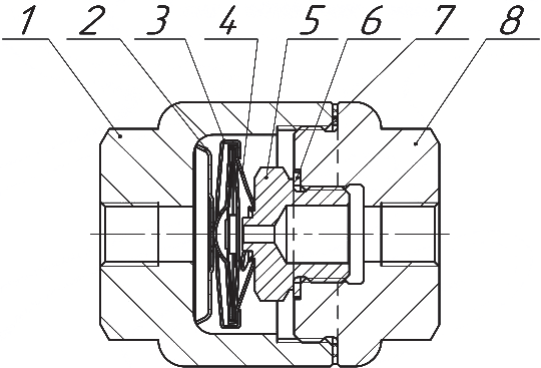

Спецификация термостатического конденсатоотводчика СТИМАКС ТК42

№	Позиция	Материал	Схема
1	Корпус	08Х18Н10
2	Сетка	08Х18Н10
3	Скоба	08Х18Н10
4	Термостатическая капсула	08Х18Н10
5	Седло	08Х18Н10
6	Шайба уплотнительная	Медь
7	Уплотнение	Металлизированный графит
8	Крышка	08Х18Н10

Пропускная способность термостатического конденсатоотводчика СТИМАКС ТК42, (кг/ч)*

Тип	R/DN	Перепад давления, (МПа)
Тип	R/DN	0,05	0,1	0,15	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0	2,1	2,2
ТК42	1/4"-1" 08 -25	100	150	200	245	295	330	370	400	425	450	475	500	525	550	570	585	600	610	625	635	650	660	675	690

* Пропускная способность по горячему конденсату (на 10°С ниже температуры насыщения).

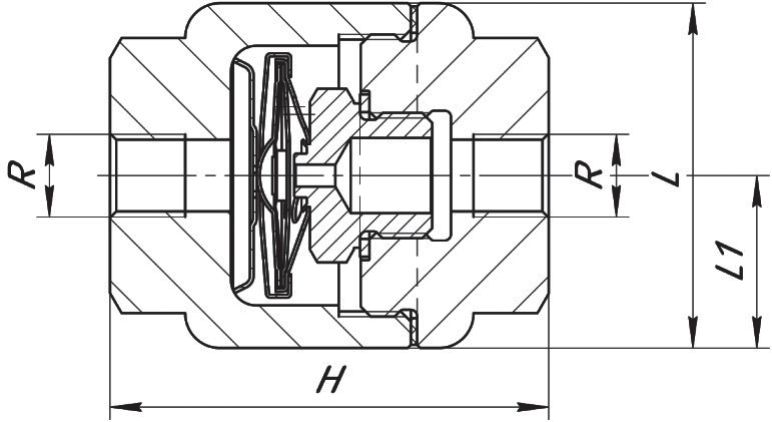

Габаритные размеры термостатического конденсатоотводчика СТИМАКС ТК42, (мм)

Тип	Присоединение R	H	h	L1	Масса, (кг)	Схема
ТК42.22.06 р/р	1/4"	70	55	27,5	0,86
ТК42.22.10 р/р	3/8"				0,84
ТК42.22.15 р/р	1/2"				0,82
ТК42.22.20 р/р	3/4"				0,78
ТК42.22.25 р/р	1"				0,73

Пример заказа

«Стимакс» ТК42 22.015 Р/Р (термостатический конденсатоотводчик, нержавеющая сталь, с максимальным перепадом давления 2,2 МПа, DN15, присоединение резьбовое)
