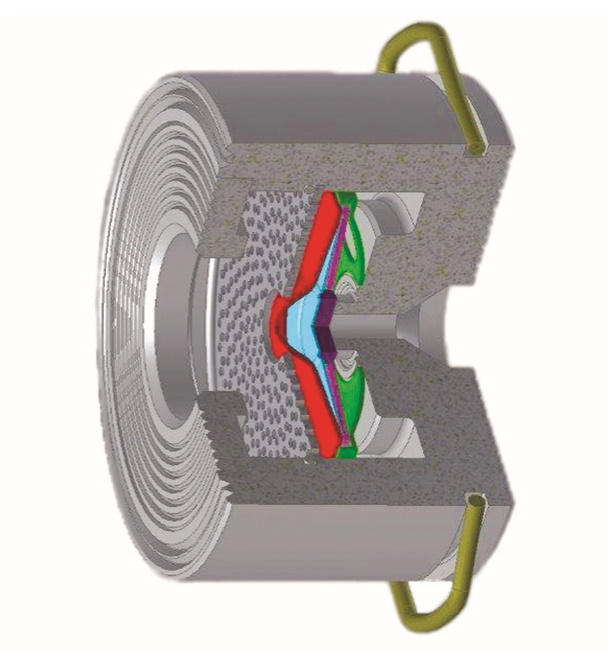

Термостатический конденсатоотводчик «Стимакс» тип ТК44, АДЛ (Россия)

DN 15 - 25 мм, PN 4,0 МПа, Тмакс. 250 oС, межфланцевый

Описание

Данный тип КО используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, сушильных машин, варочных котлов, стерилизаторов,тарельчатых прессов, вулканизаторов резины, автоклавов, и т. д. Применяется в качестве воздухоотводчиков на паропроводах. Может устанавливаться на улице.

Основные свойства

Конденсат отводится переохлажденным в зависимости от типа используемой капсулы, на величину 6oC, 12oC или 24oC.

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление PN4,0
Максимальная рабочая температура 250 oС
Максимальный перепад давления 2,2 МПа
Минимальный перепад давления 0,02 МПа
Тип присоединения межфланцевое
Установка Горизонтальная
Вертикальная

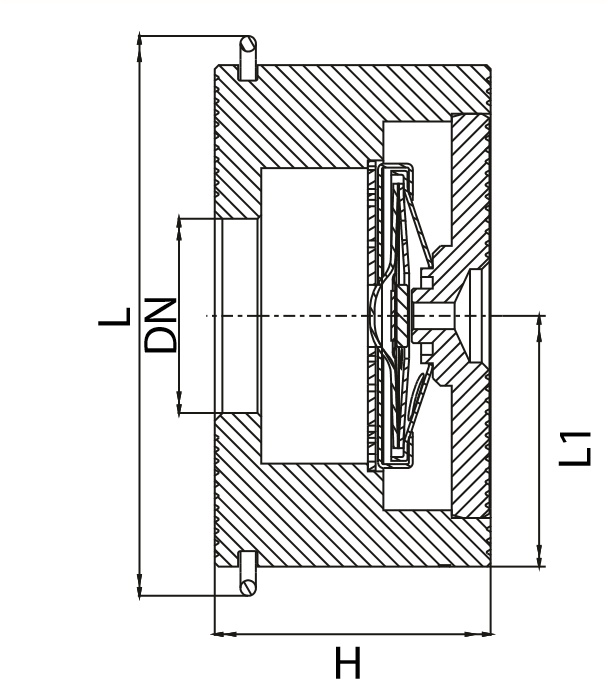

Габаритные размеры, код для заказа

Тип Код для заказа# Ду Размеры, (мм) Масса,
(кг)
H L L1
ТК44.22.15.МФ A55.77M4.34 15 25 52 25 0,23
ТК44.22.20.МФ A56.77M4.44 20 31,5 66 27,2 0,34
ТК44.22.20.МФ A56.77M4.54 25 35,5 72 32,2 0,61

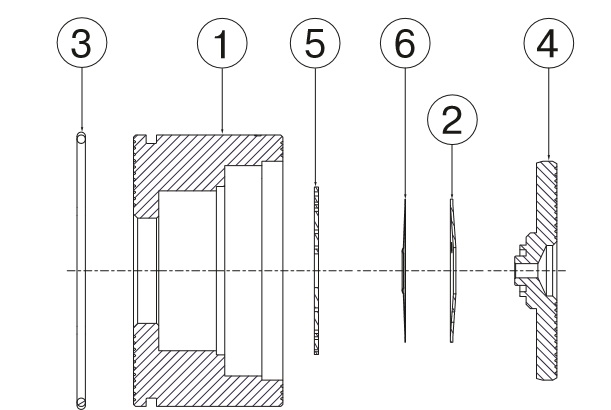

Спецификация

1 Корпус Нержавеющая сталь (EN-1.4301)
2 Термостатическая капсула Нержавеющая сталь (EN-1.4301)
3 Центровочное кольцо Нержавеющая сталь (EN-1.4301)
4 Седло Нержавеющая сталь (EN-1.4301)
5 Фильтр Нержавеющая сталь (EN-1.4301)
6 Мембрана Нержавеющая сталь (EN-1.4301)

Пример заказа:

«Стимакс» ТК44.22.015.МФ (термостатический конденсатоотводчик из нержавеющей стали с максимальным перепадом давления 2,2 МПа, Ду 15 мм,присоединение межфланцевое).

Расход, (кг/ч)*

Тип DN, Перепад давления, (МПа)
0,05 0,1 0,15 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2
ТК44 15 - 25 100 150 200 245 295 330 370 400 425 450 475 500 525 550 570 585 600 610 625 635 650 660 675 690

* Пропускная способность по горячему конденсату (на 12 oС ниже температуры насыщения).

Примечание

+ термостатическая капсула, работающая на температуре ниже на 6 oС или 24 oС по запросу;
