Оборудование для сбора, отвода и возврата конденсата - сепараторы, конденсатоотводчики и конденсатные насосы
/
Термодинамические конденсатоотводчики
/
Конденсатоотводчик термодинамический СТИМАКС ТМ42, нержавеющая сталь, DN15-25, PN40, dP 40бар, резьбовой, фланцевый, под сварку

Конденсатоотводчик термодинамический СТИМАКС ТМ42, нержавеющая сталь, DN15-25, PN40, dP 40бар, резьбовой, фланцевый, под сварку

Технические характеристики
Условный диаметр 15...25 мм
Условное давление 40 бар
Рабочий перепад до 42,0 бар*
Отвод по конденсату до 3 111 кг/час
Тип конденсатоотводчика Термодинамический
Тип присоединения* фланец, резьба, сварка

* - при резьбовом присоединении

Применение

Термодинамичекий конденсатоотводчик СТИМАКС ТМ42 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. Основное применение - дренаж паропроводов, в том числе и на улице. Не подвержен замерзанию.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

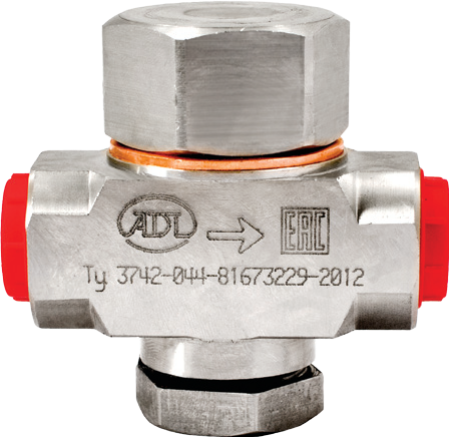

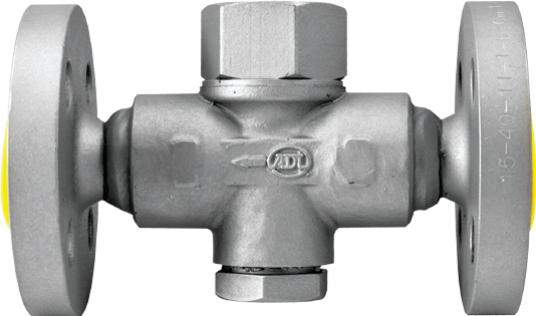

Конденсатоотводчик термодинамический СТИМАКС ТМ42, нержавеющая сталь, DN15-25, PN40, dP 40бар, Тмакс +400°С,резьбовой, фланцевый, под сварку



Применение термодинамического конденсатоотводчика СТИМАКС ТМ42

Термодинамичекий конденсатоотводчик СТИМАКС ТМ42 используется  в первую очередь для дренажа паровых магистралей, а так же удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т.д. Может устанавливаться на улице.









Технические характеристики термодинамического конденсатоотводчика СТИМАКС ТМ42

Типоразмер, DN 15...25мм
Максимально допустимое давление PN 63 бар

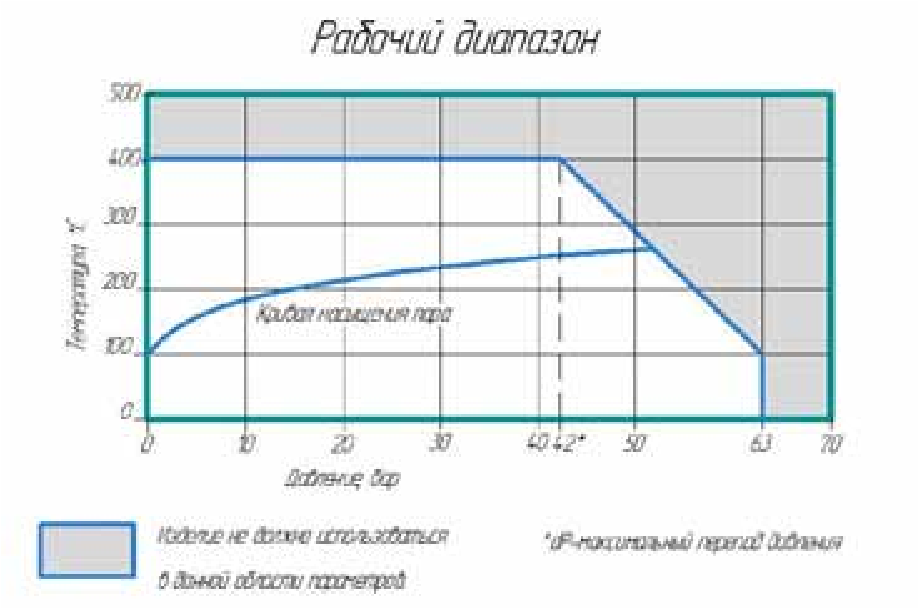

Максимально допустимая температура 400 oС
Максимальный перепад давления ΔP 42 бар
Минимальное рабочее давление, (бар) 0,25 бар
Максимальное противодавление 80 %
Установка на трубопроводе горизонтальная, крышкой вверх
Тип присоединения резьбовое, фланцевое, под сварку

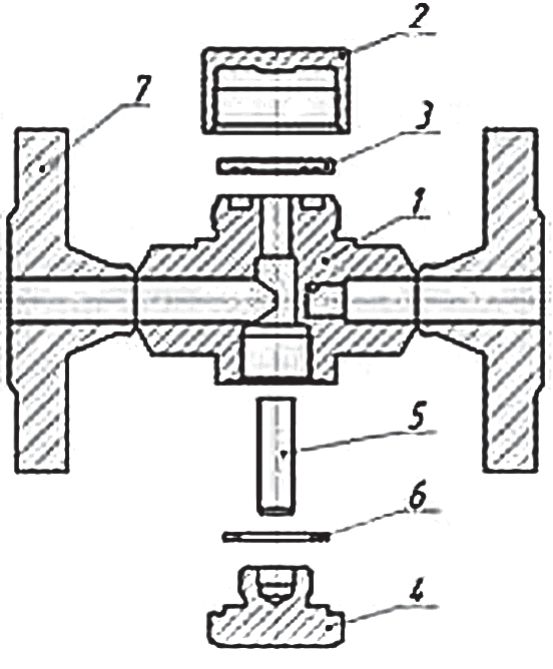

Спецификация термодинамического конденсатоотводчика СТИМАКС ТМ42

№ Позиция Материал Схема
1 Корпус AISI 304 (08Х18Н10Т, 12Х18Н10Т)
2 Гайка клапана AISI 304 (08Х18Н10Т, 12Х18Н10Т)
3 Клапан AISI 304 (08Х18Н10Т, 12Х18Н10Т)
4 Заглушка AISI 304 (08Х18Н10Т, 12Х18Н10Т)
5 Фильтр AISI 304 (08Х18Н10Т, 12Х18Н10Т)
6 Прокладка Графит армированный
7 Фланцы AISI 304 (08Х18Н10Т, 12Х18Н10Т)



Расход конденсата  термодинамического конденсатоотводчика СТИМАКС ТМ42, (кг/ч)

Тип R DN Перепад давления, МПа
0,05 0,1 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 3,0 3,5 4,0 4,2
ТМ42.42.015 1/2`` 15 134 190 329 465 570 658 736 807 871 931 1041 1124 1202 1231
ТМ42.42.020 3/4`` 20 134 190 329 465 570 658 736 807 871 931 1041 1124 1202 1231
ТМ42.42.025 1`` 25 339 480 831 1176 1440 1663 1859 2036 2200 2352 2629 2840 3036 3111

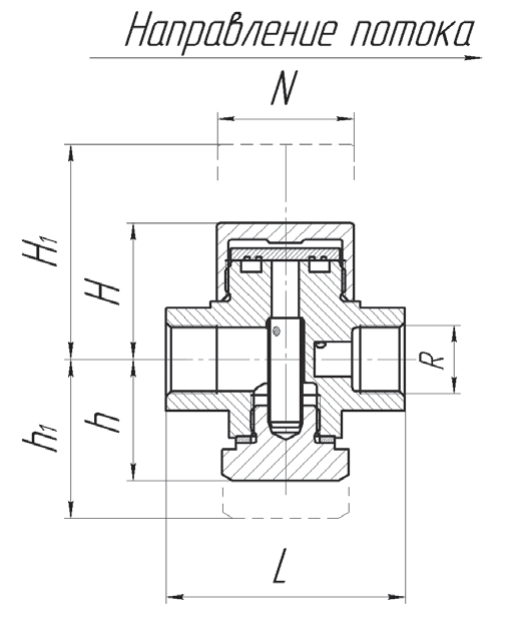

Габартиные размеры термодинамического конденсатоотводчика СТИМАКС ТМ42, (мм)

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА
Модель R Резьба
H H1 h h1 L N Масса, (кг)
ТМ42.42.015 1/2" 39 52 37 48 70 40 0,76
ТМ42.42.020 3/4" 42 55 37 48 75 40 0,95
ТМ42.42.025 1" 54 74 36 48 90 50 1,53

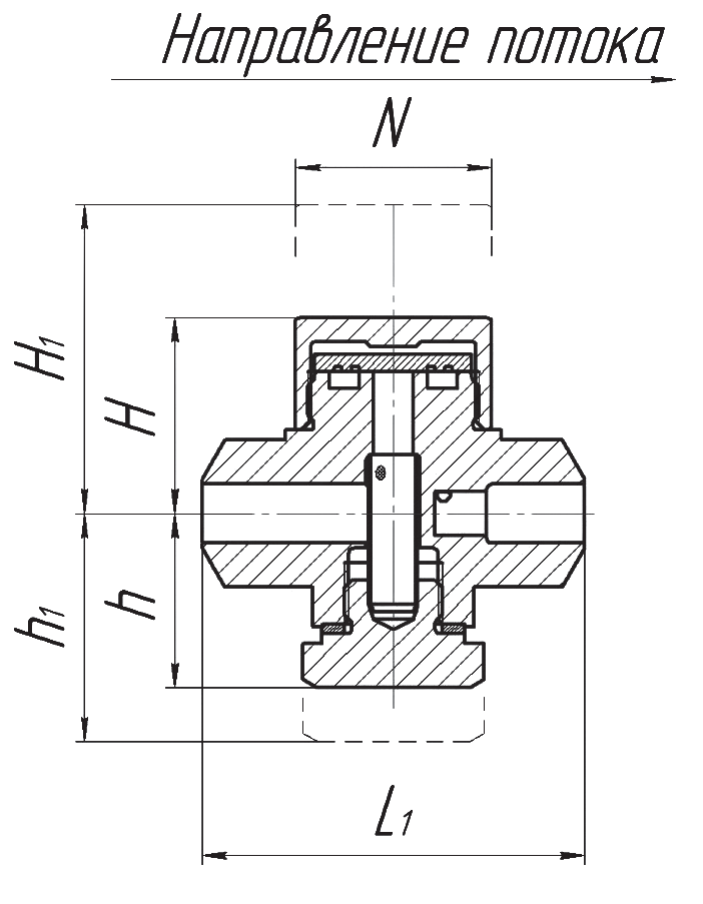

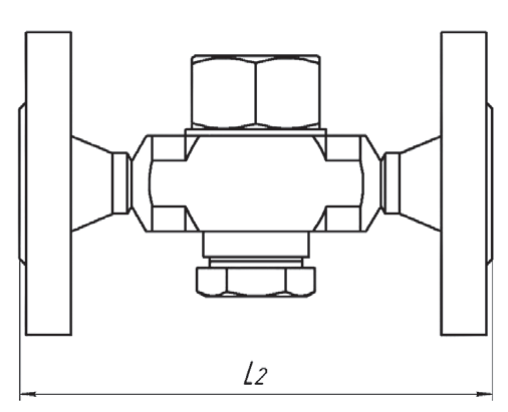

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА
Модель R Сварка Фланцы
DN L1 Масса, (кг) DN L2 Масса, (кг)
ТМ42.42.015 1/2" 15 78 0,83 15 150 2.43
ТМ42.42.020 3/4" 20 76 0,99 20 150 2.97
ТМ42.42.025 1" 25 82 1,54 25 160 3,92



Рекомендуемый коэффициент запаса  термодинамического конденсатоотводчика СТИМАКС ТМ42

  • при непрерывной работе 1,2-1,5
  • при периодической работе 2.



Пример заказа

«Стимакс» ТМ42.42.15 р/р (термодинамический конденсатоотводчик с максимальным перепадом давления до 4,2 Мпа DN 15, присоединение резьбовое)
