Термодинамический конденсатоотводчик «Стимакс» тип ТМ43, АДЛ (Россия)

DN 15–25 мм, PN 6,3 МПа, Тмакс. 400 oС,резьба/резьба, фланец/фланец

Применение

Данный тип КО используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. Может устанавливаться на улице.

Присоединение

Резьбовое, фланцевое.

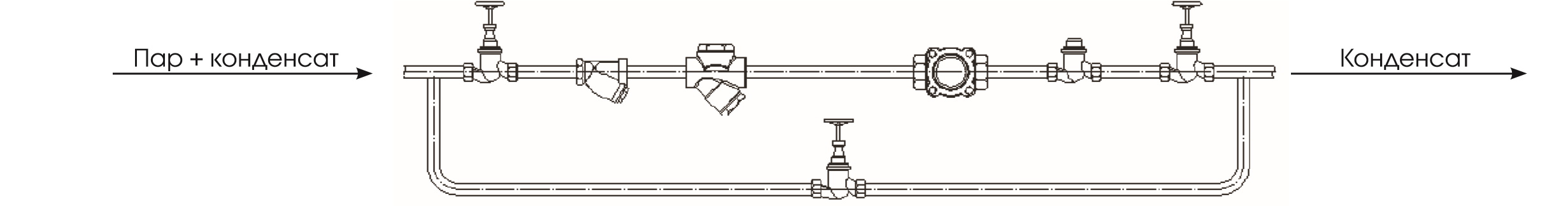

Установка:

В любом положении, предпочтительно горизонтальном во избежание неравномерного износа диска.

Рекомендуемый коэффициент запаса:

при непрерывной работе — 1,2–1,5;
при периодической работе — 2.

Технические характеристики

Максимально допустимое давление 6,3 МПа
Максимально допустимая температура 400 oС
Максимальное рабочее давление 4,2 МПа
Минимальное рабочее давление 0,025 МПа
Максимальное противодавление 80 %

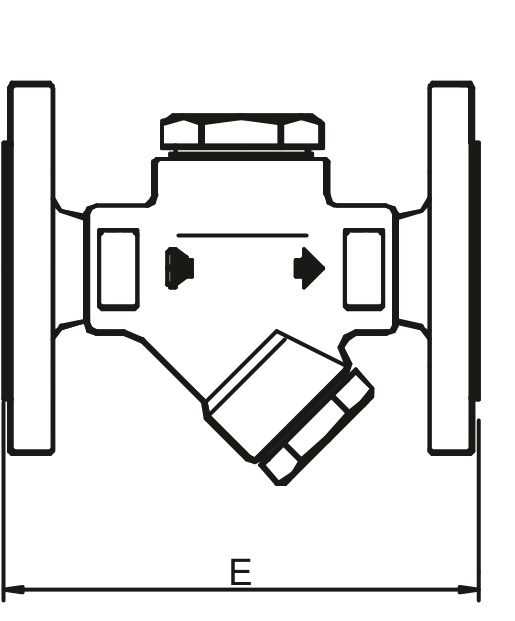

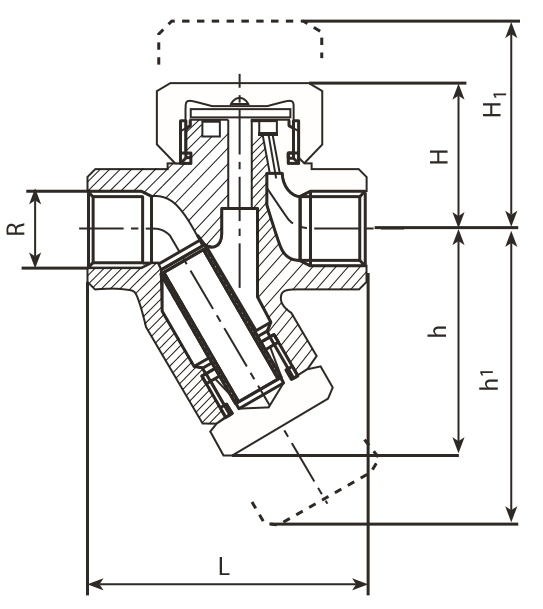

Габаритные размеры

Модель R Резьба Фланцы
Размеры, (мм) Масса (кг) Размеры (мм) Масса (кг)
H H 1 h h 1 L DN E
ТМ43.42.015 1 / 2 " 40,0 55,5 64,0 75,0 78,0 0,93 15 150 2,43
ТМ43.42.020 3 / 4 " 43,5 58,5 67,5 78,5 90,0 1,12 20 250 2,92
ТМ43.42.025 1" 51,5 70,5 70,0 81,0 95,0 1,59 25 160 4,19

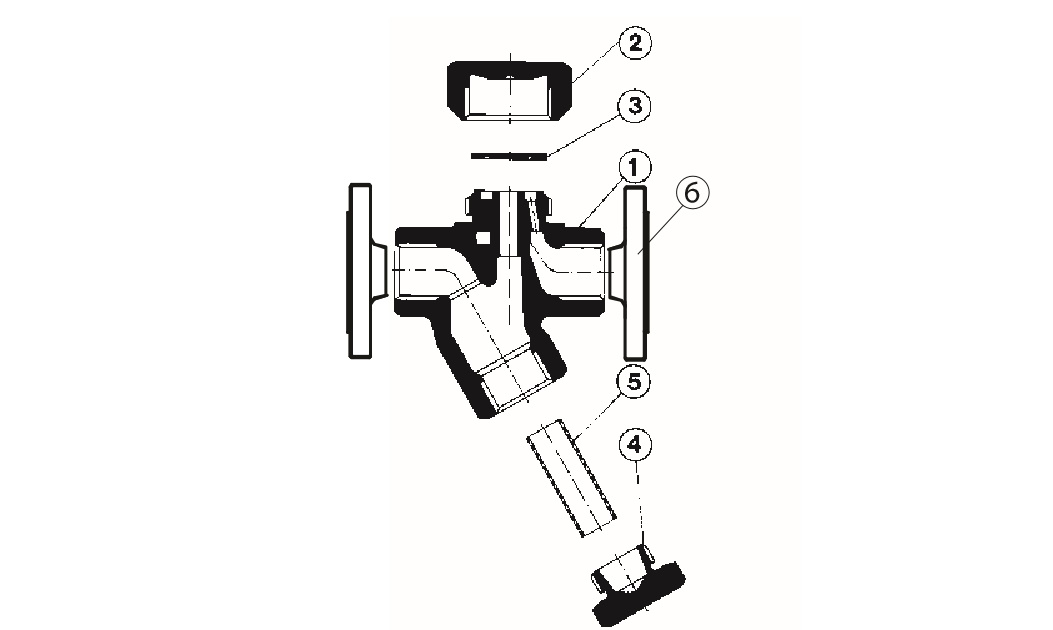

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Нержавеющая сталь (DIN–1.4027)
2 Крышка Нержавеющая сталь (EN–1.4305)
3 Диск Нержавеющая сталь (EN–1.4301)
4 Заглушка Нержавеющая сталь (EN–1.4305)
5 Фильтр Нержавеющая сталь (EN–1.4301)
6 Фланцы Сталь С22.8

Пример заказа:

«Стимакс» ТМ43.42.25 Р/Р — с максимальным перепадом давления до 4,2 МПа, диаметр 25 мм, присоединение резьбовое.

Пропускная способность, (кг/ч)

DN Код для заказа# Тип Перепад давления, (МПа)
резьба фланец 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,6 0,8 0,10 2,0 3,0 4,2
15 A59.77M5.31K12 A59.77M5.55K12 ТМ43.42.015 135 135 135 138 143 165 225 269 336 369 450 600 673 800
20 A59.77M5.41K12 A59.77M5.55K12 ТМ43.42.020 310 310 310 315 320 398 445 495 575 630 700 900 1000 1105
25 A59.77M5.51K12 A59.77M5.55K12 ТМ43.42.025 495 495 495 498 500 600 685 750 900 1000 1105 1368 1578 2000
