Конденсатоотводчик поплавковый АДЛ СТИМАКС А11HC, чугунный, DN15...25, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 2400 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	резьба, фланец

Применение

Поплавковый конденсатоотводчик Стимакс А11HC используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А11HC отводит конденсат сразу после образования, при температуре пара. Имеет большую пропускную способность. Содержит встроенный термостатический воздушный клапан отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А11HC требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Конденсатоотводчик поплавковый АДЛ СТИМАКС А11HC, чугунный, DN15...25, PN16, dP 4,5...14бар, Тмакс 250°С, резьбовой, фланцевый

Применение поплавкового конденсатоотводчика Стимакс А11HC

Поплавковый конденсатоотводчик Стимакс А11HC преимущественно используется в пароконденсатных системах для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования. Стабильно работает при переменном расходе и давлении. Содержит встроенный биметаллический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А11НС

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	16 бар
Максимальная рабочая температура	до 250°С
Максимальный перепад давления, ΔP	А11НС.4,5 – ΔP 4,5 бар А11НС.10 – ΔP 10 бар А11НС.14 – ΔP 14 бар
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка слева-направо (вид на корпус)
ОПЦИИ	--

Спецификация поплавкового конденсатоотводчика Стимакс А11HC

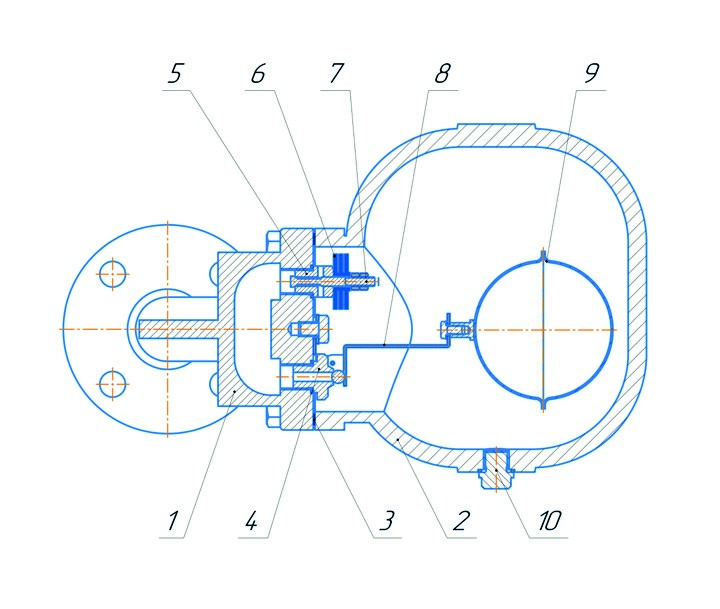

	Позиция	Материал	Схема
1	Корпус	Чугун ВЧ40 (GGG40)
2	Крышка	Чугун ВЧ40 (GGG40)
3	Уплотнение	Терморасширенный графит
4	Штуцер седловой	Нержавеющая сталь 12Х18Н10Т (201 стандарт AISI)
5	Корпус клапана	Нержавеющая сталь 12Х18Н10Т (201 стандарт AISI)
6	Биметаллические пластины (воздушник)	Лента ТБ103/70-1,0 ГОСТ 10994-74
7	Шток клапана	Нержавеющая сталь 12Х18Н10Т (201 стандарт AISI)
8	Скоба поплавка	Нержавеющая сталь 12Х18Н10Т (201 стандарт AISI)
9	Поплавок	Нержавеющая сталь 12Х18Н10Т (201 стандарт AISI)
10	Заглушка	Углеродистая сталь (Сталь 20)

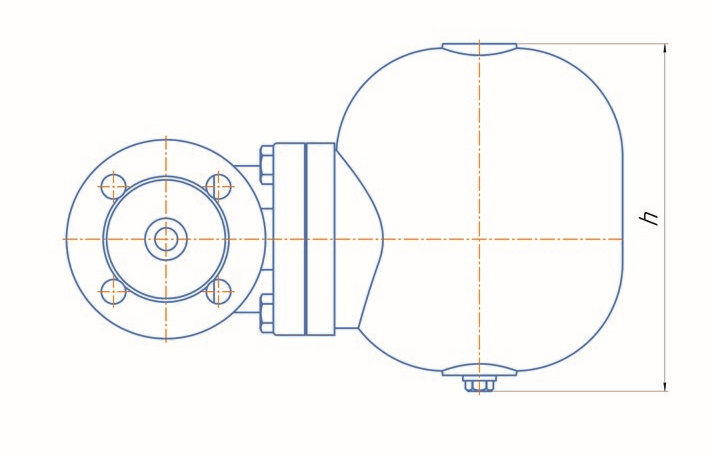

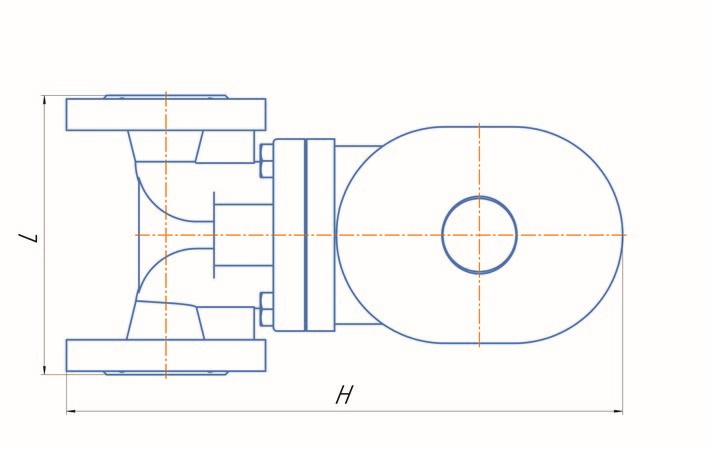

Размеры поплавкового конденсатоотводчика Стимакс А11HC, (мм)

DN	H	h	L	Масса, (кг)
15	237	131	150	7,68
20	242	131	150	8,08
25	319	199	160	12,29
Схема

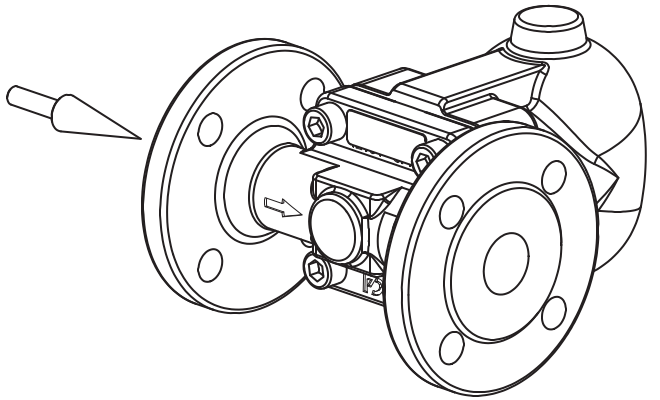

Установка поплавкового конденсатоотводчика Стимакс А11HC

Установка по направлению потока слева-направо – стандарт

Расход поплавкового конденсатоотводчика Стимакс А11HC, (кг/ч)

Тип	DN	Перепад давления, (МПа)
Тип	DN	0,05	0,1	0,2	0,3	0,45	0,5	0,6	0,7	0,8	0,9	1,0	1,2	1,4
А11НС.4,5	15-20	230	330	440	535	630	-	-	-	-	-	-	-	-
А11НС.4,5	25	900	1250	1700	2010	2400	-	-	-	-	-	-	-	-
А11НС.10	15-20	150	200	280	340	400	420	460	495	520	550	595	-	-
А11НС.10	25	390	550	790	900	1000	1050	1200	1300	1400	1500	1590	-	-
А11НС.14	15-20	120	150	220	260	320	340	380	400	425	440	480	510	550
А11НС.14	25	250	350	500	590	680	700	800	850	900	950	1000	1000	1150

Пример заказа

СТИМАКС® А11HC.14.015 Ф/Ф — поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,4 МПа, диаметр 15 мм, присоединение фланцевое.

Артикулы

DN	А11HC.4,5 фланец	А11HC.10 фланец	А11HC.14 фланец
15	HA02A623621	HA02A623643	HA02A623646
20	HA02A623622	HA02A623644	HA02A623648
25	HA02A623623	HA02A623645	HA02A623650
