Установка сбора и возврата конденсата СТИМФЛОУ УКН, 1-3 насоса, DN25...80, PN16, фланцевая

Технические характеристики

Условный диаметр	25...80 мм
Давление пара/воздуха	до 10 бар
Производительность	до 18 240 кг/час
Количество насосов	1...3 шт
Тип присоединения	фланцевое
Исполнения по ТЗ	да

Применение

Установка сбора и возврата конденсата СТИМФЛОУ УКН является комплексным изделием, которое включает в себя от 1 до 3-х конденсатных насос СТИМПАМП КН, а так же всей необходимой трубопроводной арматурой, ресивером для сбора конденсата одновременно с нескольких точек. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. По требованию клиента изготоваливается под нестандартные размеры.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Установка сбора и возврата конденсата СТИМФЛОУ УКН, 1-3 конденсатных насоса Стимпамп КН, DN25...80, PN16, фланцевая

ПРИМЕНЕНИЕ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН

Установка по сбору и возврату конденсата включает все необходимые элементы для перекачивания конденсата. После подключения к линии конденсата и паропроводу установка сразу готова к эксплуатации. По умолчанию, присоединительные диаметры конденсатных линий к ресиверу (2 шт.) — фланец DN 50,патрубок для выпуска в атмосферу — фланец DN 80.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН

ПАРАМЕТР	DN 25х25/40х40/50х50	DN 80 x 50
Максимально допустимая температура	250 °C
Максимальное давление перекачиваемой жидкости	1,6 МПа
Тип движущей (рабочей) среды	пар, воздух, инертный газ
Давление рабочей среды	0,05-1,0 МПа
Максимальное давление в ресивере	0,5 бар
Максимальная вязкость	5° по Энглеру
Минимальная плотность	0,80 кг/дм3
Количество насосов	от 1 до 3 насосов
Объем, перекачиваемый за цикл одного насоса, л	16	25
Материальное исполнение	Углеродистая сталь
Тип присоединения	Фланцевое
ОПЦИИ	Нестандартные размеры, нестандартная арматура

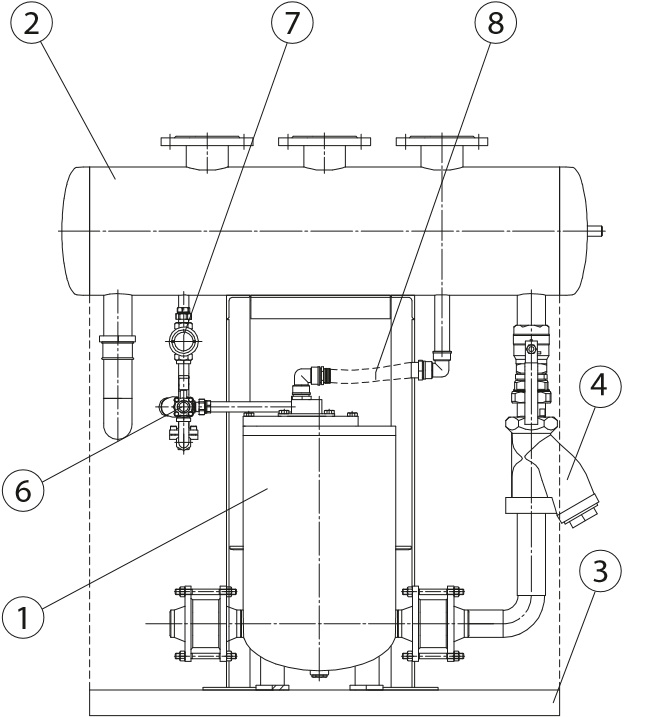

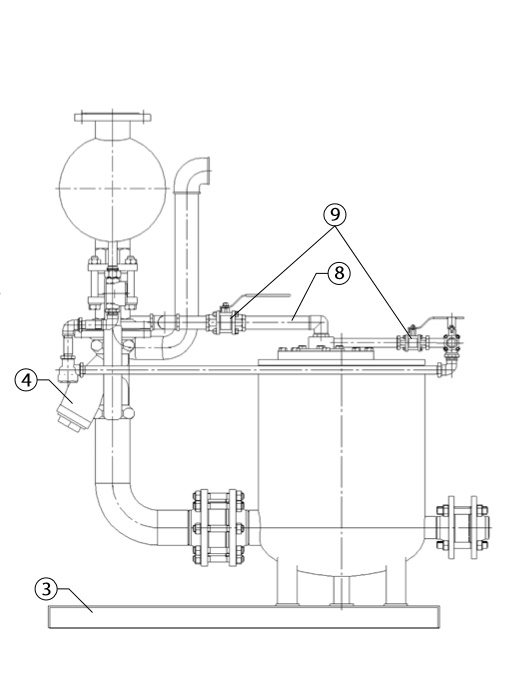

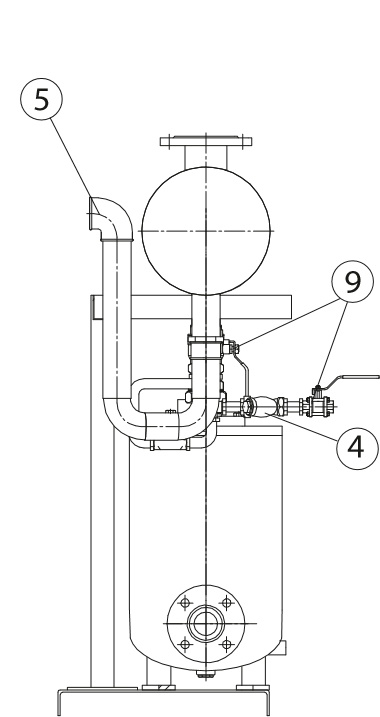

СПЕЦИФИКАЦИЯ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН (1-НАСОСНАЯ УСТАНОВКА)

ПОЗИЦИЯ	МАТЕРИАЛ	СХЕМА
Насос «Стимпамп» КН	Сталь
Ресивер	Сталь
Металлическая рамка	Сталь
Фильтр	Чугун / Сталь
Перелив	Сталь
Конденсатоотводчик	Сталь
Смотровое стекло	Латунь / Сталь
Гибкий шланг	Нерж. сталь
Шаровой кран	Сталь

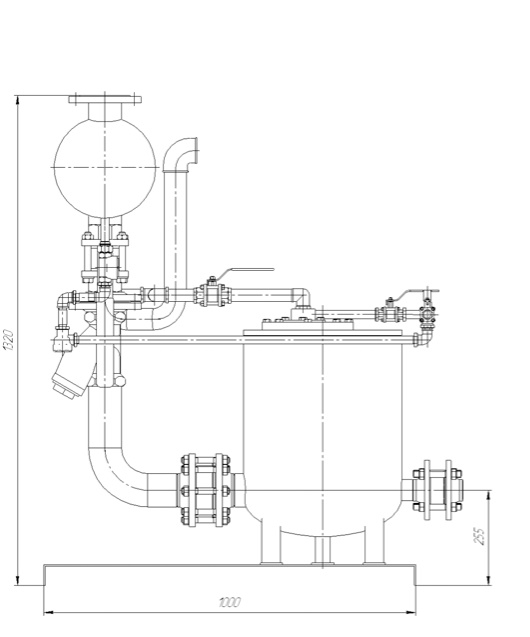

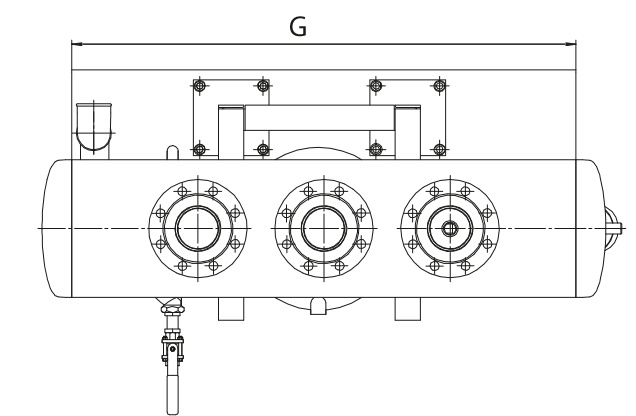

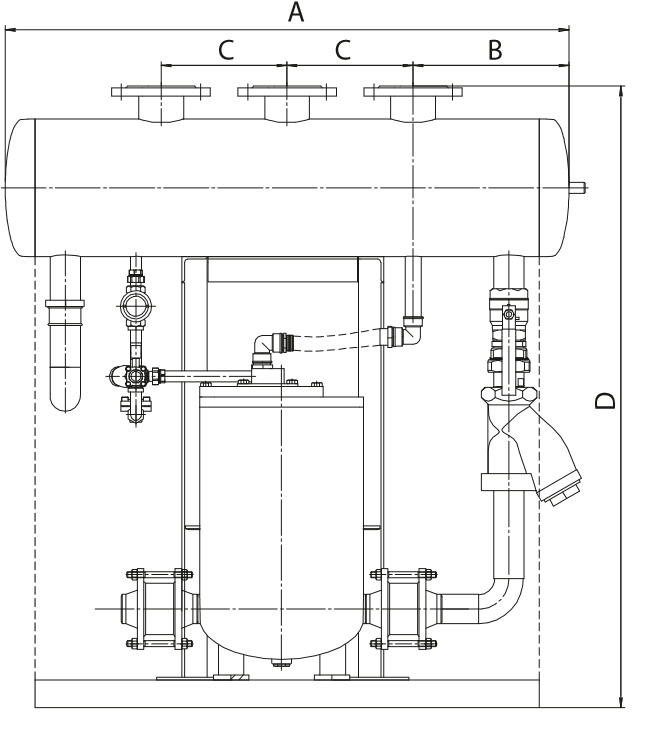

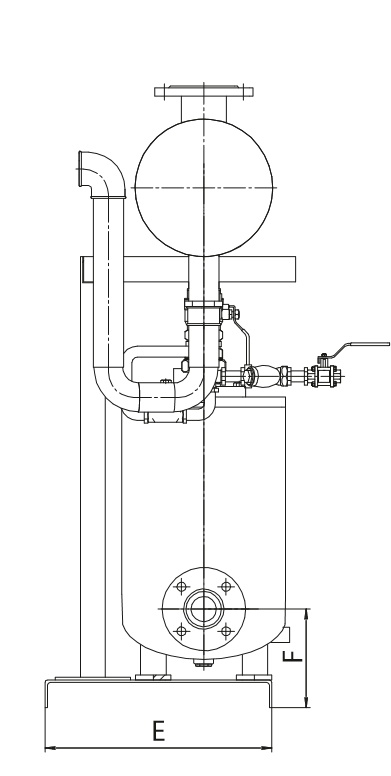

ГАБАРИТНЫЕ РАЗМЕРЫ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН, ММ

1 НАСОСНАЯ УСТАНОВКА

DN, (мм)	Размеры, (мм)
DN, (мм)	A	B	C	D	E	F	G
25 x 25	990	258	250	1180	450	237	1000
40 x 40	1090	285	250	1180	450	237	1000
50 x 50	1200	339	250	1180	450	237	1000
80 x 50	1330	310	325	1500	630	255	1130

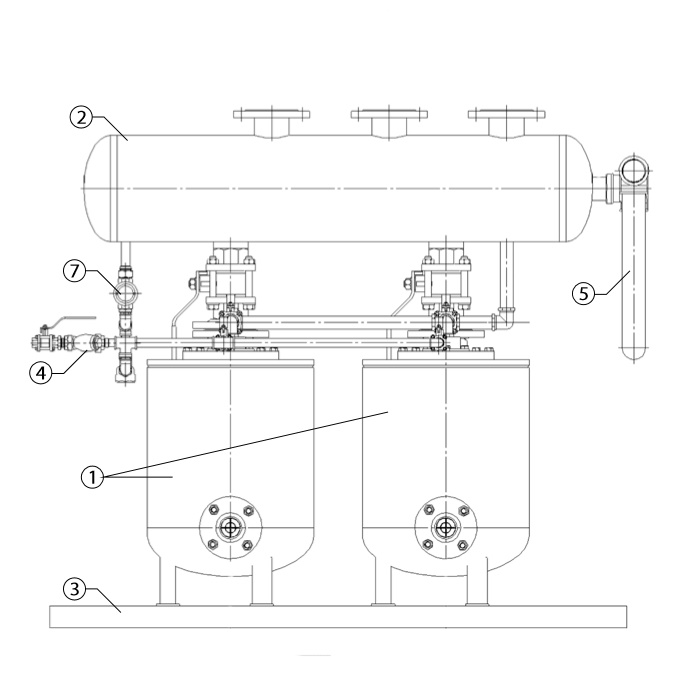

СПЕЦИФИКАЦИЯ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН (2-Х НАСОСНАЯ УСТАНОВКА)

ПОЗИЦИЯ	МАТЕРИАЛ	СХЕМА
Насос «Стимпамп» КН	Сталь
Ресивер	Сталь
Металлическая рамка	Сталь
Фильтр	Чугун / Сталь
Перелив	Сталь
Конденсатоотводчик	Сталь
Смотровое стекло	Латунь / Сталь
Гибкий шланг	Нерж. сталь
Шаровой кран	Сталь

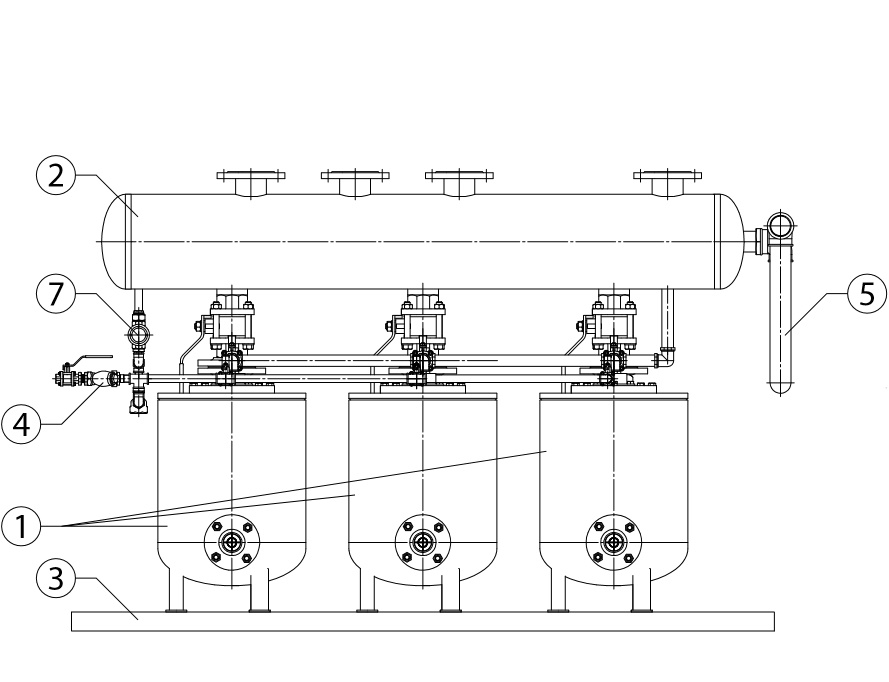

СПЕЦИФИКАЦИЯ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН (3-Х НАСОСНАЯ УСТАНОВКА)

ПОЗИЦИЯ	МАТЕРИАЛ	СХЕМА
Насос «Стимпамп» КН	Сталь
Ресивер	Сталь
Металлическая рамка	Сталь
Фильтр	Чугун / Сталь
Перелив	Сталь
Конденсатоотводчик	Сталь
Смотровое стекло	Латунь / Сталь
Гибкий шланг	Нерж. сталь
Шаровой кран	Сталь

ГАБАРИТНЫЕ РАЗМЕРЫ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА СТИМФЛОУ УКН

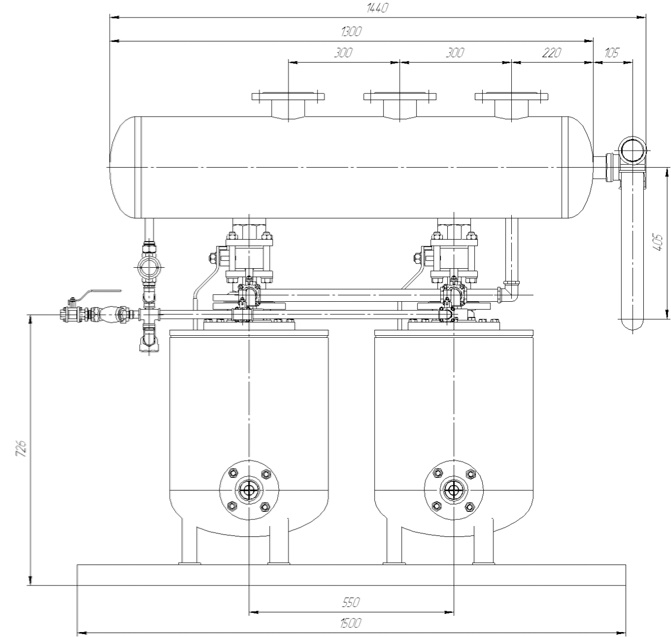

2-Х НАСОСНАЯ УСТАНОВКА

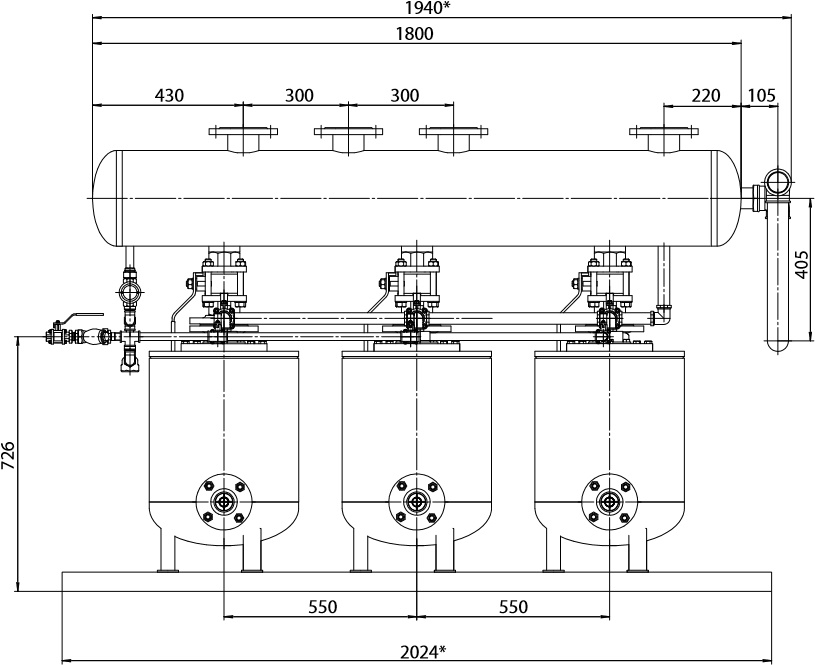

3-Х НАСОСНАЯ УСТАНОВКА
