Химический обратный клапан серий SSC, футерованный SWISSFLUID (Швейцария)

Ду 40-600 мм, Ру 16бар, Тмакс 200С, поворотный, межфланцевый

Применение

Межфланцевые обратные клапаны применяются на трубопроводах, транспортирующих химически агрессивные жидкости и газы.

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами.

Описание

Легкая установка в существующие системы трубопровода, бесшумная работа, не требуют обслуживания.

Испытания и маркировка

  • Испытания на герметичность по EN 12266-1, класс герметичности A.
  • Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.

Пример заказа оборудования

SSС-100/16-300D-G10-A85-S32 - клапан обратный, из углеродистой стали, DN 100 мм, PN 1,6 МПа, фланцы DIN PN 1,6 МПа, футеровка PFA, диск из нержавеющей стали, футерованный PFA.

Технические характеристики, серия SSC

Условный диаметр 40-600 мм
Рабочее давление* 0,1 кПа - 1,6 МПа
Рабочая температура* -40...+200 oС
Фланцы согласно DIN PN 1,0/1,6 МПа соотв. ANSI 150 lbs
Класс герметичности А
Присоединение межфланцевое

* В зависимости от применяемых в конструкции пластомеров

Возможные исполнения

Корпус угл. сталь WCB с эпоксидным покрытием
Входное кольцо угл. сталь WCB с эпоксидным покрытием
Футеровка PFA (перфторалкоксил)
Диск/петля сталь SS316L с покрытием PFA
Рым-болт угл. сталь, оцинкованная (10-24")

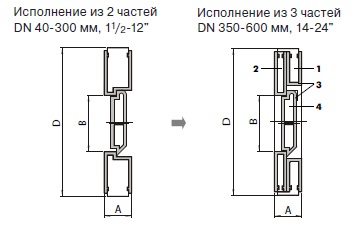

Габаритные размеры и технические данные футерованных обратных клапанов серии SSC

Артикул DN, мм A ?B ?D DIN ?D ANSI Масса, кг
GP01A128016 40/ 1 1/2" 33 22 92 82 1,5
GP01A130907 50/2" 43 30 107 102 2,5
GP01A133459 80/3" 46 55 142 133 3
GP01A127225 100/4" 55 72 162 172 5,5
GP01A130904 150/6" 56 115 218 219 8,8
GP01A129506 200/8" 60 155 273 276 15
GP01A129507 250/10" 68 190 328 337 26
GP01A130544 300/12" 78 240 378 407 40
GP01A226736 350/14" 92 275 438 447 65
GP01A398783 400/16" 102 305 489 511 90
GP01A398784 450/18" 114 355 539 546 105
GP01A139141 500/20" 114 405 594 603 122
GP01A398785 600/24" 114 450 696 717 145

Примечание: артикулы указаны на обратные клапаны из углеродистой стали WCB (1.0619), с футеровкой диска и корпуса из PFA. На все специальные версии артикулы запрашиваются отдельно.

Строительная длина согласно DIN EN 558 ряд 20 до DN 450/18"

Характеристики соединений при монтаже с уплотнительными кольцами

d, мм DN, мм, " Кол-во болтов с шайбами Момент, Нм Кол-во оборотов после затяжки рукой
40 32 1 1/4" 4xM16/90 10 1
50 40 1 1/2" 4xM16/95 12 1
63 50 2" 4xM16/110 15 1
75 65 2 1/2" 4xM16/140 18 1
90 80 3" 8xM16/150 20 1
110 100 4" 8xM16/160 22 1
140 125 5" 8xM16/180 25 1
160 150 6" 8xM20/200 30 1
225 200 8" 8xM20/220 60 1
280 250 10" 12xM20/240 60 1
315 300 12" 12xM20/260 60 1
