Конденсатоотводчик термодинамический ТЕРМОКОН серииТД131 и ТД133,

Описание

ТЕРМОКОН ТД131 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под дискомвозрастает и он прижимается к седлу. Цикл повторяется при конденсации пара наддиском

Преимущества

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Технические характеристики

Номинальный диаметр DN 15 - 50
Номинальное давление PN 40 бар
Максимальная температура рабочей среды Tmax До 350 oС
Минимальное давление на входе Р1 1,5 бар
Максимальное противодавление Р2 0,6 от Р1
Рабочая среда Водяной пар
Расположение на трубопроводе Горизонтально
Тип присоединения ТД131 - Внутренняя резьба R
ТД133 -Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды Максимальная температура рабочей среды
25,7 бар 350 o С
27,6 бар 300 oС
33,3 бар 200 oС
37,1 бар 100 o С
40 бар 50 oС

Пропускная способность, кг/ч

DN Перепад давления, бар
1 2 4 6 8 10 12 16 20 40
15 – 25 70 110 160 200 250 300 380 410 520 600
32 130 240 310 400 450 520 600 690 750 800
40 - 50 250 400 490 550 620 710 760 790 950 1200

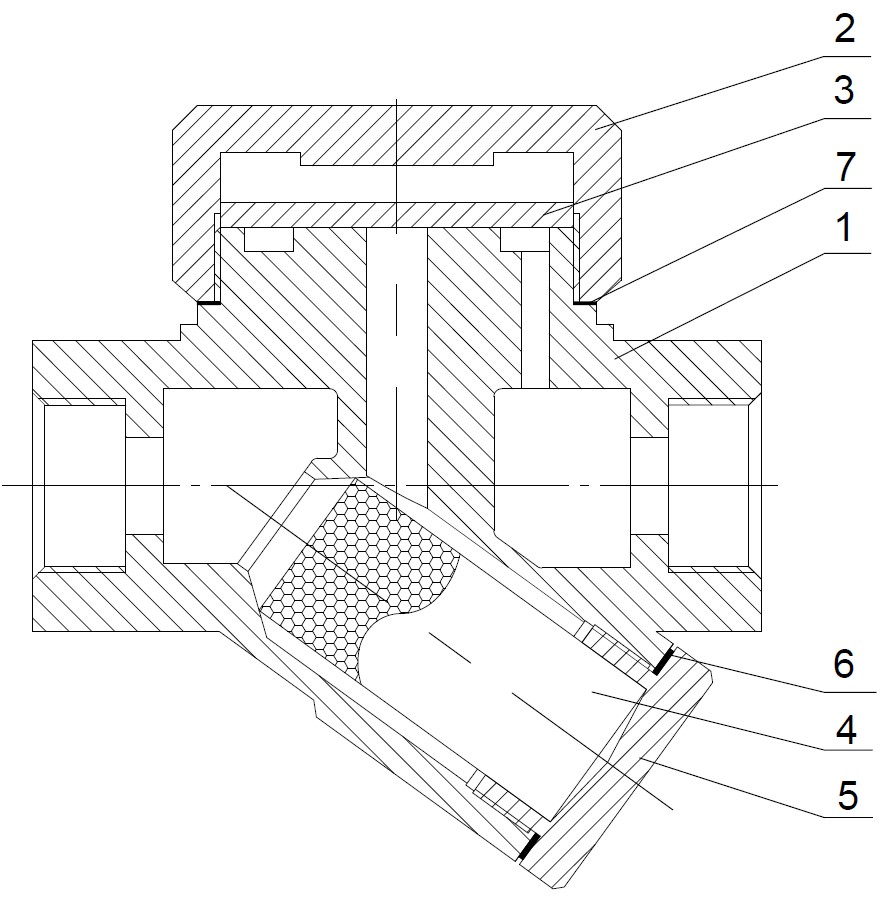

Спецификация материалов

№ Наименование Материал
1 Корпус Cталь WCB
2 Крышка Сталь 20X13
3 Диск Сталь 20X13
4 Фильтр Cталь AISI 304
5 Пробка Сталь 45
6 Уплотнение пробки Графит
7 Уплотнение корпуса Графит

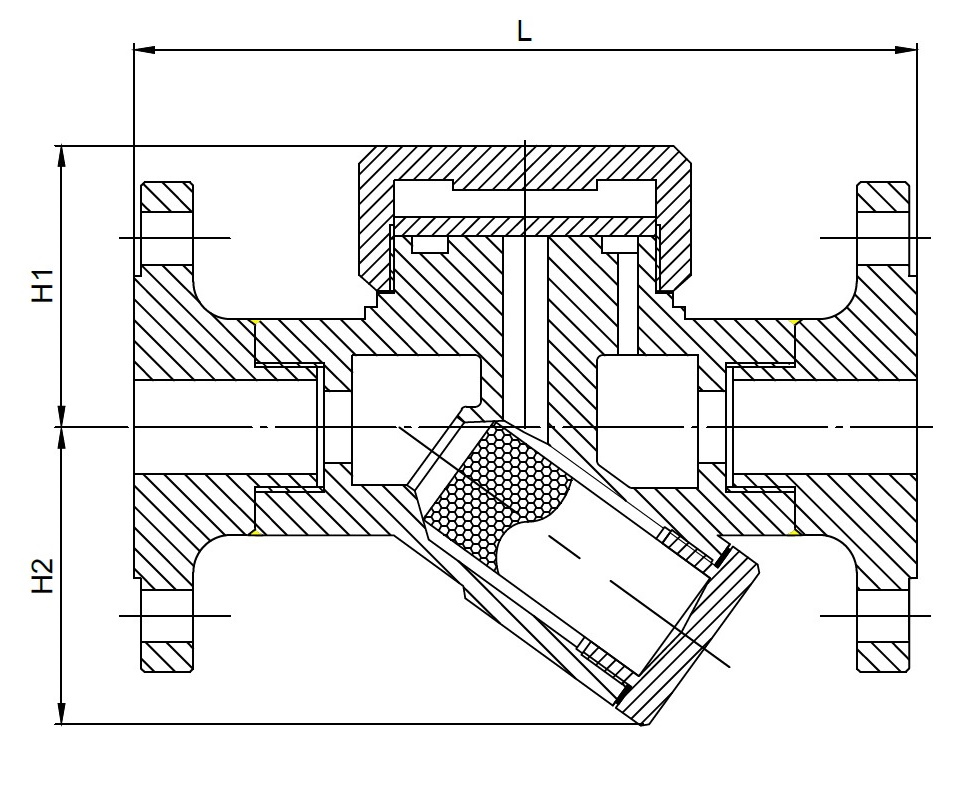

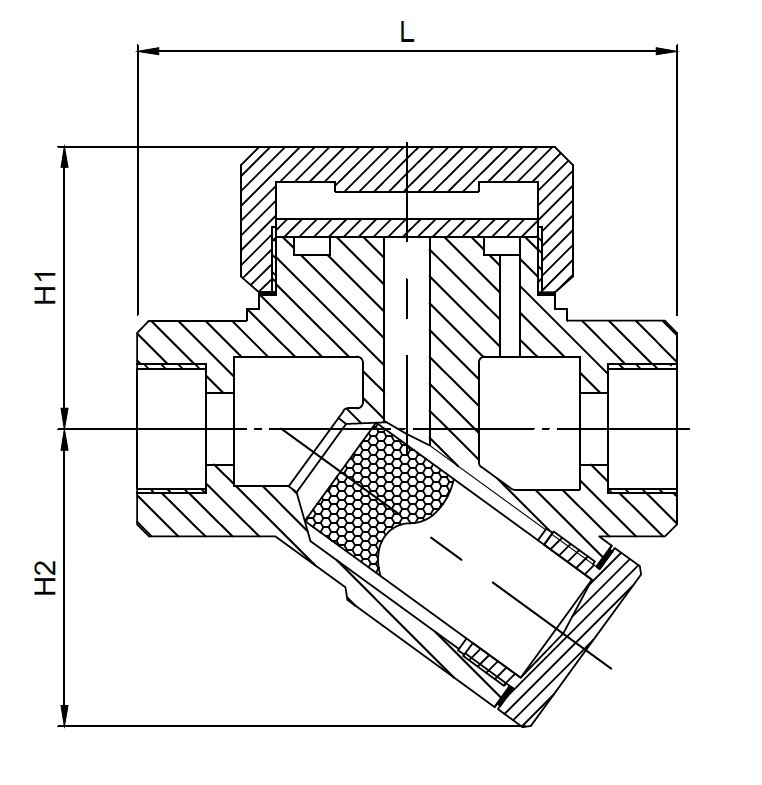

Габаритные размеры

DN L(резьба) L (фланцевый)* H1 H2 Масса, кг (резьба) Масса, кг (фланцевый)
15 (1/2") 80 155 40 54 0,9 2,5
20 (?") 90 165 44 56 1,0 3,0
25 (1") 95 175 59 62 1,5 3,9
32 (1?") 130 1 9 0 6 5 82 2 , 8 6, 4
40 (11/2") 130 1 9 0 6 8 85 3 , 0 7, 2
50 (2") 150 2 6 0 85 105 5 ,6 11,0

*-на Ду 32-50 размер может отличаться от указанного в пределах +/- 5 мм
