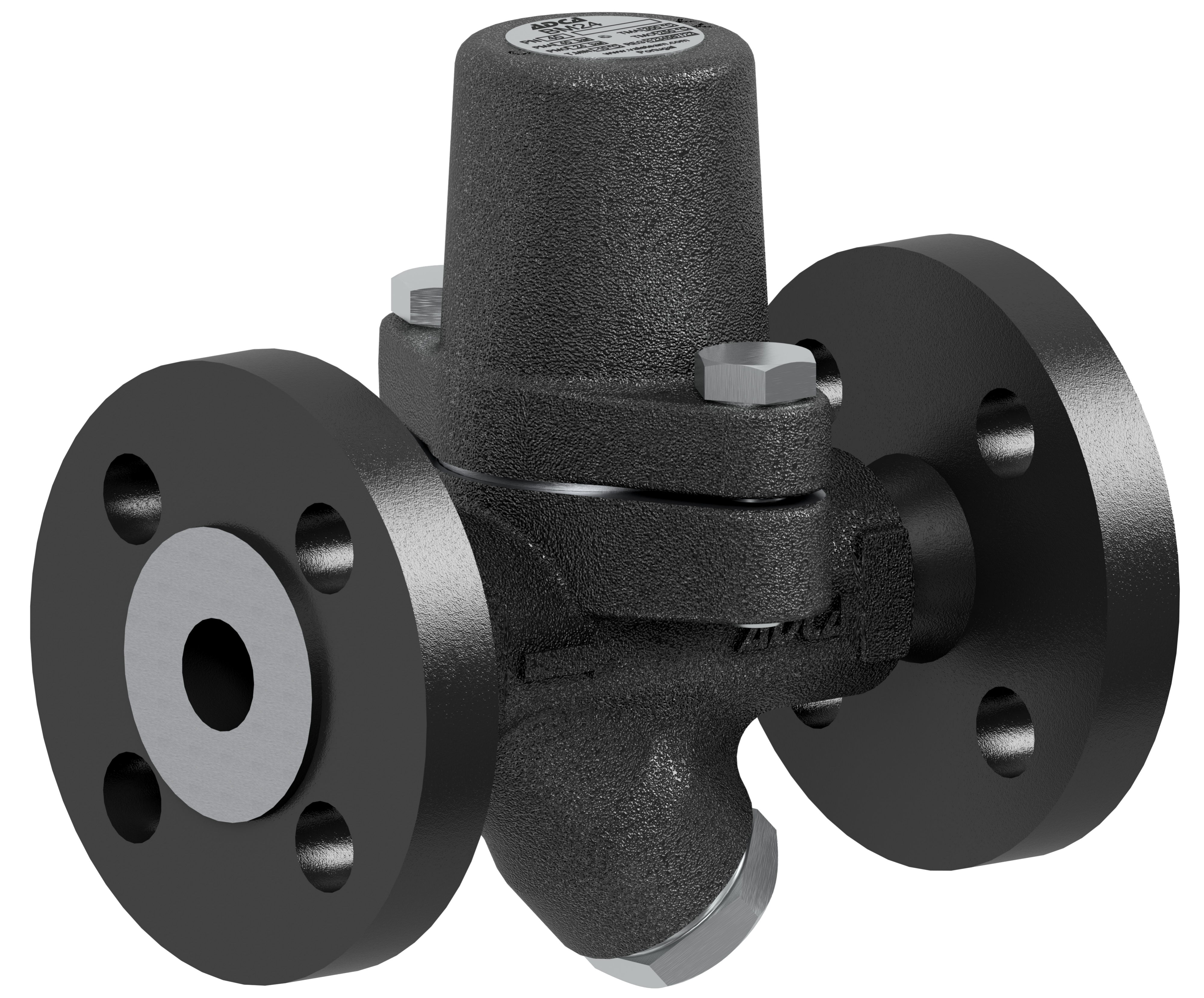

Конденсатоотводчик биметаллический ADCA BM32, углеродистая сталь, DN15...25, PN40, dP 32бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40 бар
Рабочий перепад	до 32,0 бар
Отвод по конденсату*	до 810 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM32 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Применяется на системах с насыщенным или перегретым паром. VALSTEAM ADCA BM32 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический ADCA BM32, углеродистая сталь, DN15-25, PN40, dP 24бар, Тмакс +300 ^oC,резьбовой, фланцевый, под сварку

ОПИСАНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

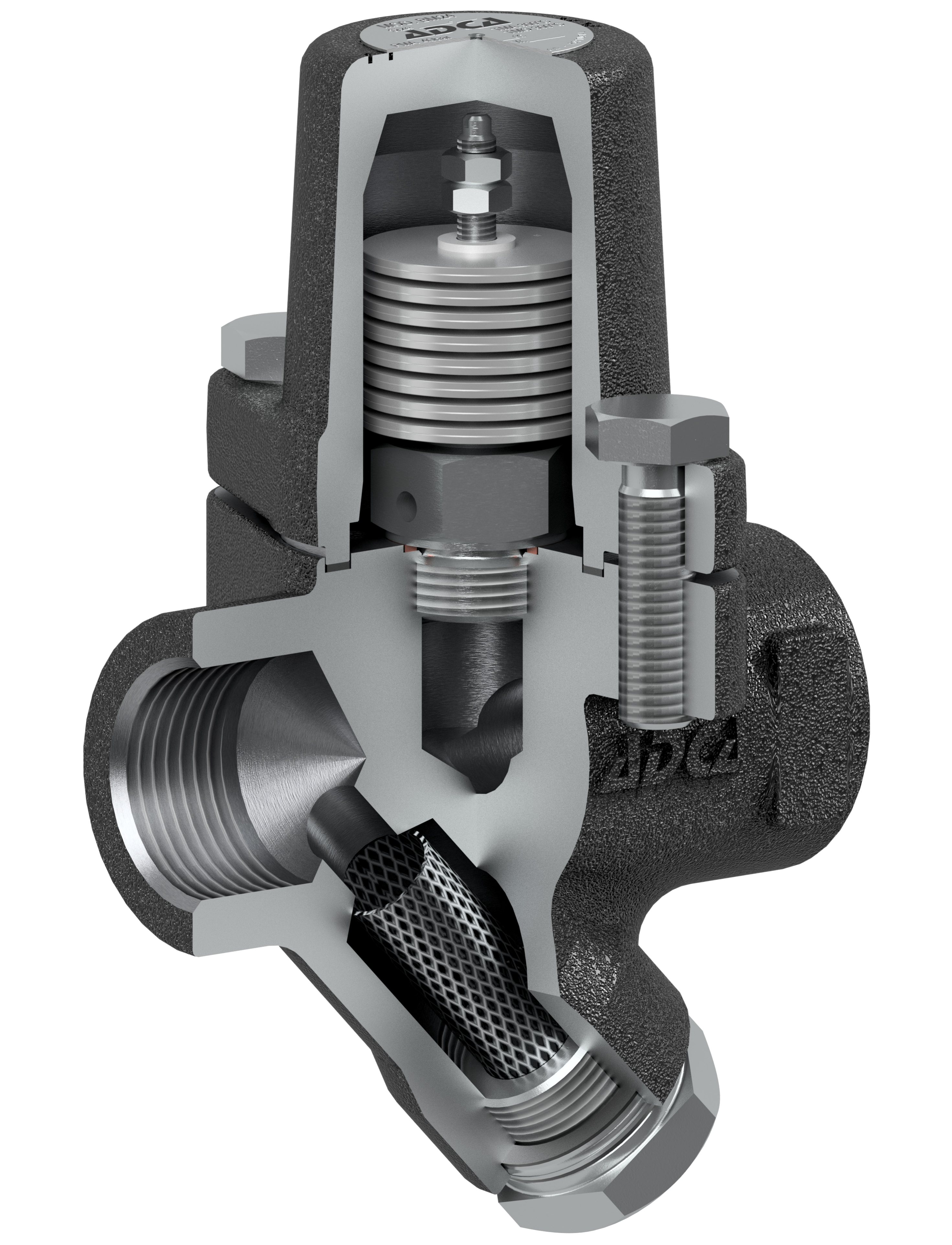

Конденсатоотводчики биметаллические ADCA BM32 – Это тип термостатических конденсатоотводчиков, где рабочим элементом выступают биметаллические пластины, которые при изменении окружающей температуры то сжимаются, открывая проход конденсату, то расширяются, не выпуская из системы пар. Работает на отводе уже охлажденного конденсата, максимально забирая тепловую энергию для тех.процесса.

Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

Широкий диапазон давлений и пропускной способности
Отлично работают при пусковых режимах
Устойчивы к гидроударам и замерзанию
Автоматический отвод воздуха
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

Условный диаметр	15 - 25 мм
Условное давление	4,0 МПа
Максимально допустимая температура	300 oC
Максимальный перепад давления ΔP	32 бар
Минимальный перепад давления ΔP	0,5 бар
Тип присоединения	Резьбовое Фланцевое Под приварку*
Установка	горизонтальная или вертикальная, рекомендуется горизонтальная
Опции:	дренажный клапан -SW- под приварку в нахлест -BW - под приварку встык

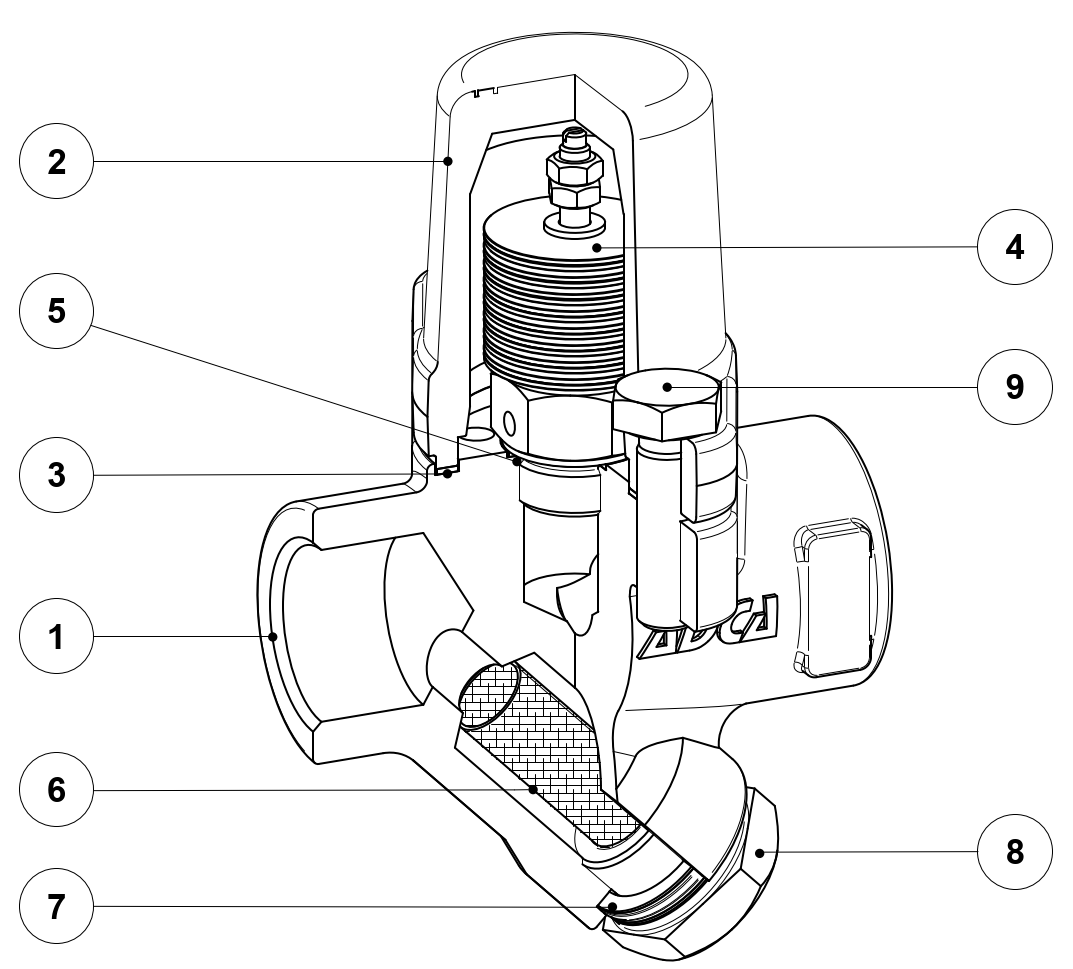

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

№ п/п	Наименование	Материал	Схема
1,2	Корпус, крышка	Углеродистая сталь P250GH / 1.0460
3	* Уплотнение	Металлизированный графит
4	* Пластины	Нержавеющая сталь, Биметалл
5	* Седловое уплотнение	Медь
6	* Сетка	Нержавеющая сталь AISI 304 / 1.4301
7	* Уплотнение фильтра	Металлизированный графит
8	Крышка сетки	Углеродистая сталь A105 / 1.0432
9	Болт	Нержавеющая сталь А2-70

*Поставляемый ремнабор (под заказ)

Ограничения по номинальному давлению PN 40 или ниже в зависимости от типа присоединения. PN40 подходит для резьбового соединения, сварного внахлест и встык.

ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,5	1,0	2,0	4,0	6,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0	32,0
BM32	1/2" – 1" А; DN 15 мм – DN 25 мм А	200	300	390	430	510	580	600	620	660	680	700	740	810
BM32	1/2" – 1" В; DN 15 мм – DN 25 мм В	700	1000	1300	1530	1750	2050	2150	2225	2360	2450	2550	2750	2900

Примечание: A - расход конденсата при температуре на 10 oC ниже температуры насыщения; B -расход при температуре 20 oC.

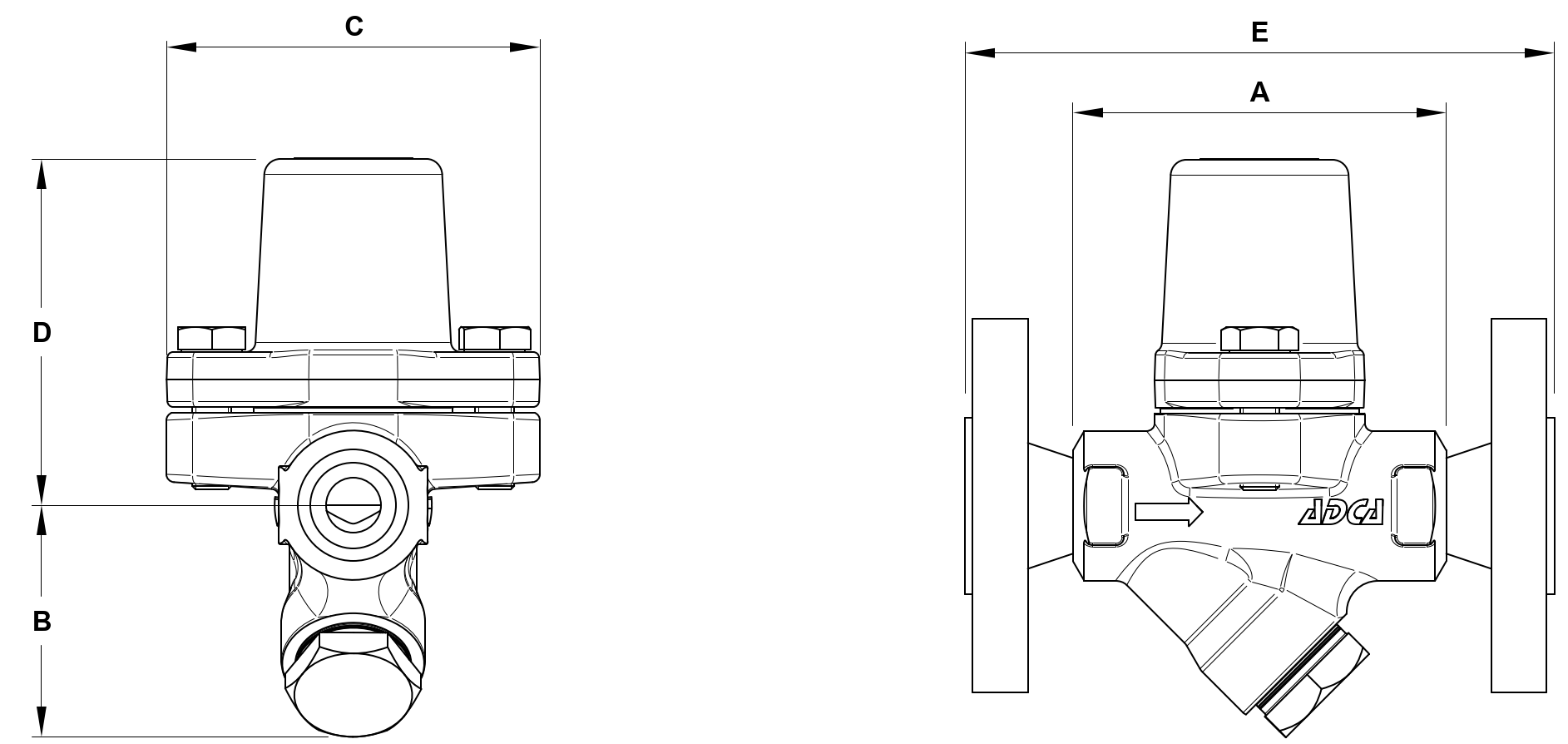

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)					PN 40		Класс 150		Класс 300
Типоразмер, DN	A	B	C	D	Масса, кг	E	Масса, кг	E	Масса, кг	E	Масса, кг
1/2" – DN 15 мм	95	59	95	90	2,1	150	3,7	150	3,2	150	4,0
3/4" – DN 20 мм	95	59	95	90	2,1	150	4,5	150	3,7	150	5,3
1" – DN 25 мм	95	65	95	90	2,1	160	4,9	160	4,5	160	6,1
