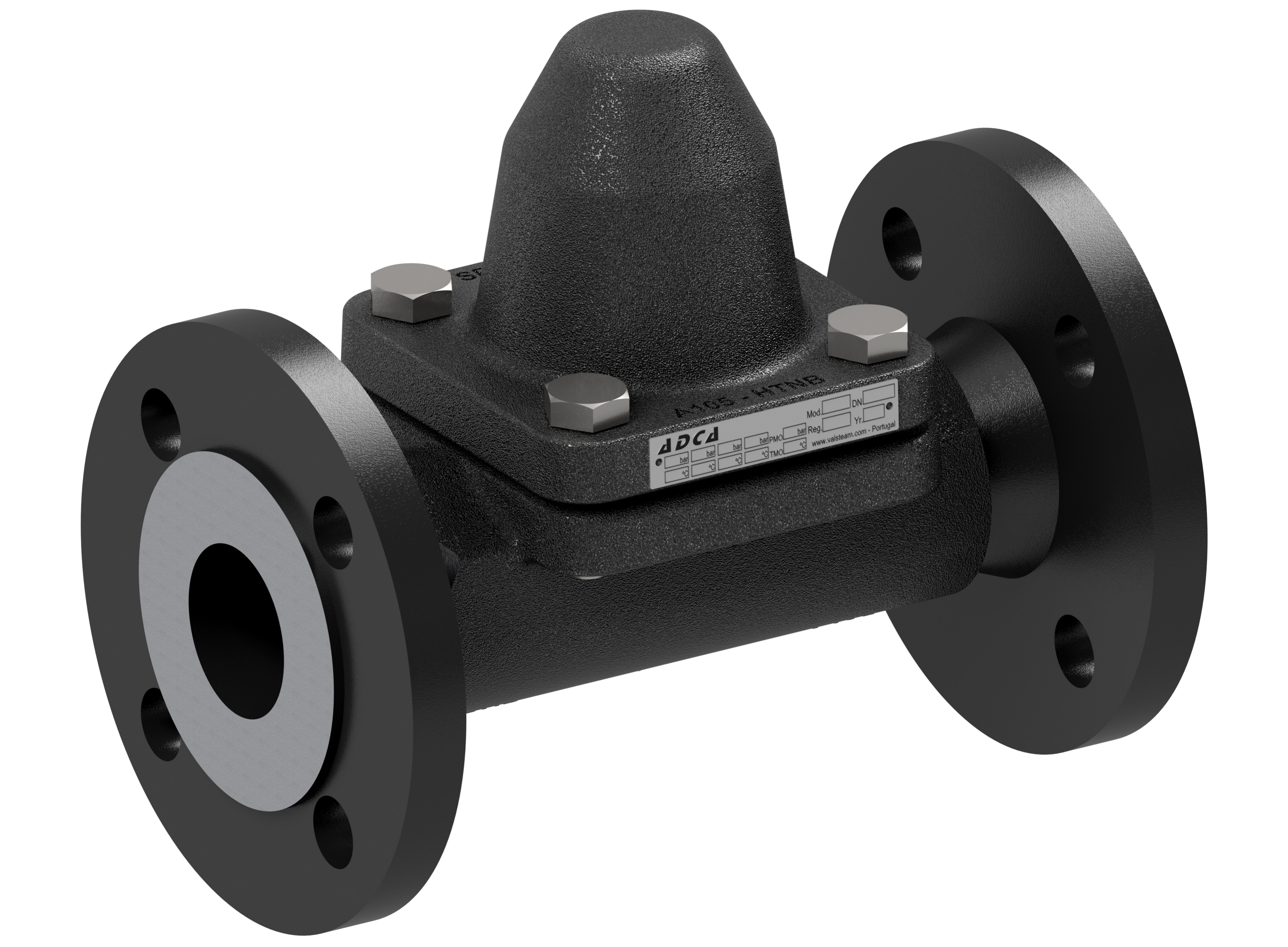

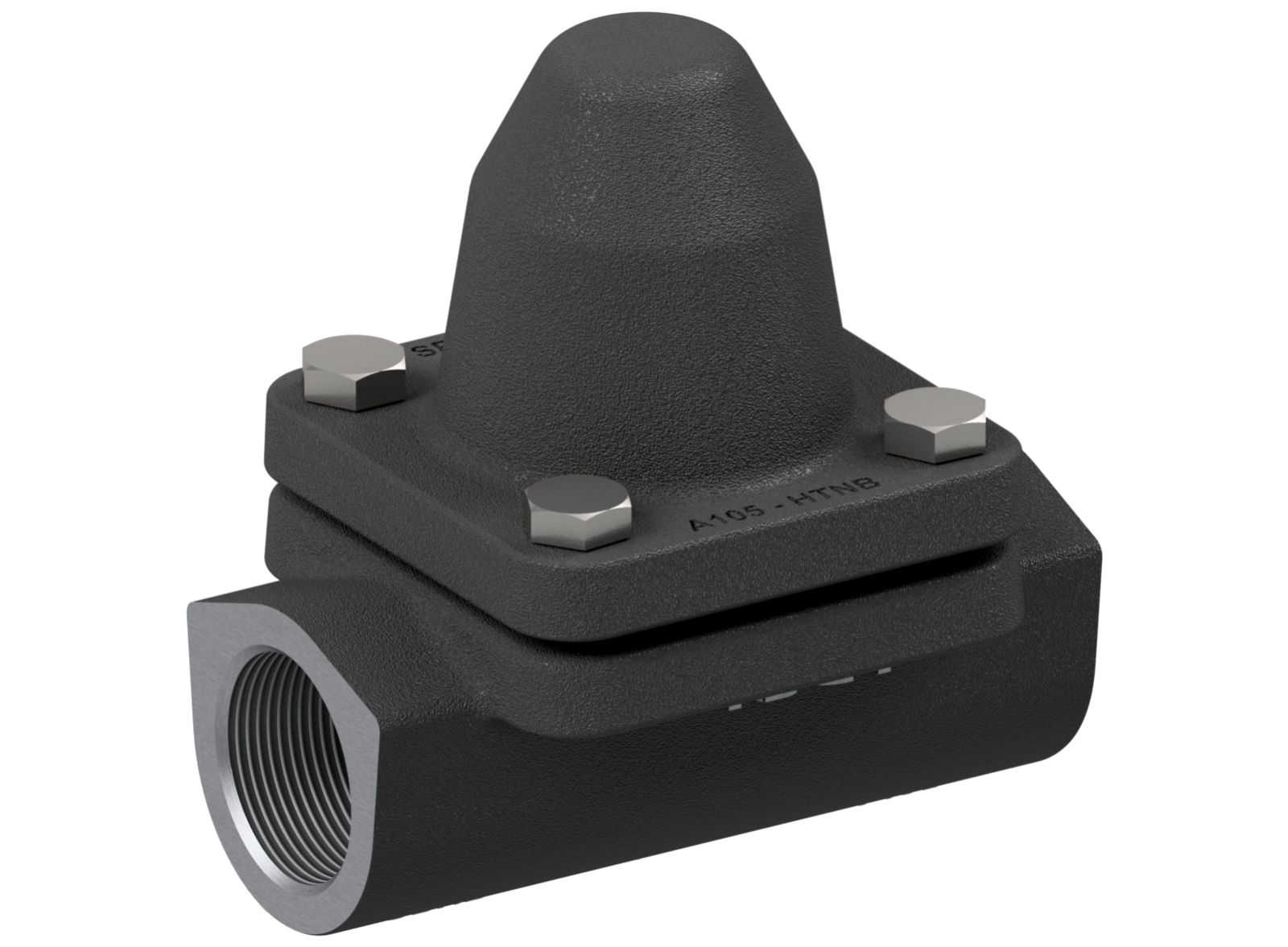

Конденсатоотводчик биметаллический ADCA BM32, углеродистая сталь, DN40-50, PN40, dP 32бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	40...50 мм
Условное давление	40 бар
Рабочий перепад	до 32,0 бар
Отвод по конденсату*	до 1 150 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM32 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Используется на насыщенном и перегретом паре. VALSTEAM ADCA BM32 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический ADCA BM32, углеродистая сталь, DN40-50, PN40, dP 32бар, Тмакс +300 ^oC, резьбовой, фланцевый, под сварку

ОПИСАНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

Конденсатоотводчики биметаллические ADCA BM32 – Это тип термостатических конденсатоотводчиков, где рабочим элементом выступают биметаллические пластины, которые при изменении окружающей температуры то сжимаются, открывая проход конденсату, то расширяются, не выпуская из системы пар. Работает на отводе уже охлажденного конденсата, максимально забирая тепловую энергию для тех.процесса.

Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

Широкий диапазон давлений и пропускной способности
Отлично работают при пусковых режимах
Устойчивы к гидроударам и замерзанию
Автоматический отвод воздуха
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

Типоразмер, DN	1 1/2" – 2"; DN 40 мм – DN 50 мм
Номинальное давление, PN	40
Максимально допустимая рабочая температура	300 °С
Максимальный перепад давления ΔP	до 32 бар
Минимальный перепад давления ΔP	от 0,5 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально или вертикально, рекомендуется горизонтально.

Ограничения по номинальному давлению PN 40 или ниже в зависимости от типа присоединения. PN40 подходит для резьбового соединения, сварного внахлест и встык.

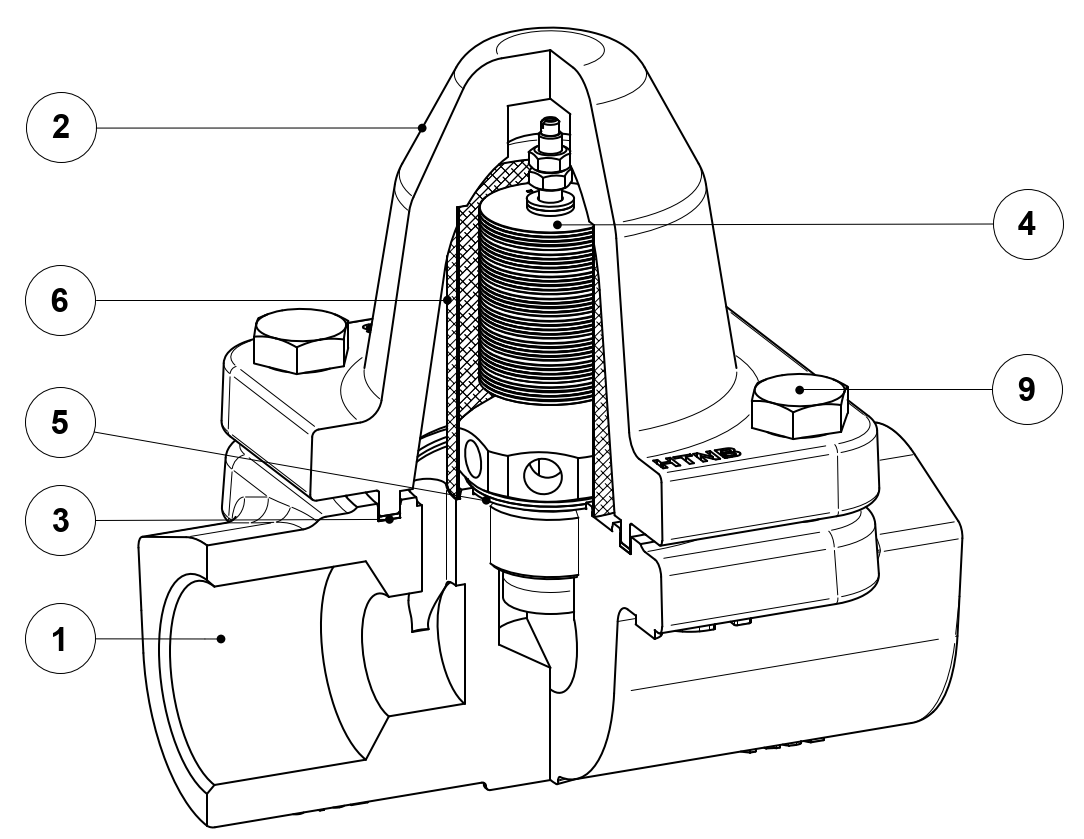

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

№ п/п	Наименование	Материал	Схема
1,2	Корпус, крышка	Углеродистая сталь A105 / 1.0432
3	* Уплотнение	Металлизированный графит
4	* Пластины	Нержавеющая сталь, Биметалл
5	* Седловое уплотнение	Медь
6	* Сетка	Нержавеющая сталь AISI 304 / 1.4301
9	Болт	Углеродистая сталь A193 Gr. B7

*Поставляемый ремнабор (под заказ)

ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	2,0	4,0	6,0	8,0	10,0	12,0	16,0	18,0	20,0	24,0	28,0	32,0
BM32	1 1/2" – 2" А; DN 40 мм – DN 50 мм А	450	490	550	640	700	730	850	920	980	1050	1100	1150
BM32	1 1/2" – 2" В; DN 40 мм – DN 50 мм В	1400	1500	1700	1950	2200	2200	2600	2800	2950	3150	3300	3500

Примечание: A - расход конденсата при температуре на 10 oC ниже температуры насыщения; B -расход при температуре 20 oC.

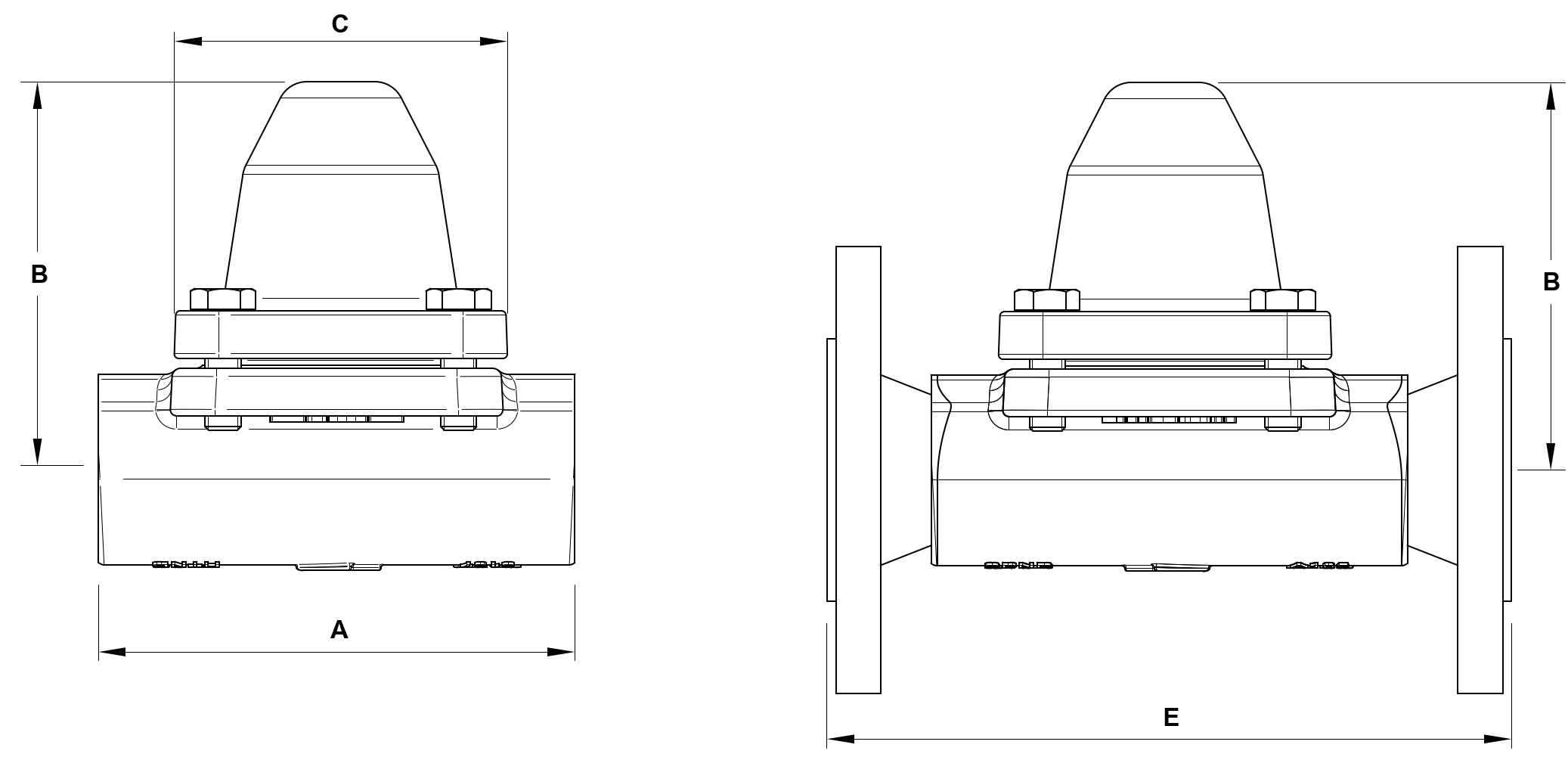

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM32

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Типоразмер, DN	BW	Резьбовое присоединение / Сварное внахлест (SW)				PN 40			Класс 150			Класс 300
Типоразмер, DN	A	A	C	D	Масса, кг	B	F*	Мас са, кг	B	F*	Масса, кг	B	F*	Масса, кг
1 1/2" – DN 40 мм	160	160	132	115	7,2	75	230	11,9	64	230	10,6	78	230	12,9
2" – DN 50 мм	160	230	132	115	9,3	83	230	14,9	76	230	14,5	83	230	16,1

* по запросу возможно исполнение с отличающейся строительной длиной
