КОНДЕНСАТООТВОДЧИКИ БИМЕТАЛЛИЧЕСКИЕ ADCA BM87

(Углеродистая сталь, 1/2" – 1"; DN 15 мм – DN 25 мм)

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA BM87 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата.

Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА

Широкий диапазон давлений и пропускной способности
Отлично работают при пусковых режимах
Устойчивы к гидроударам, вибрациям и замерзанию
Автоматический отвод воздуха
Могут применяться на перегретом паре
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	63 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 63 Фланцевое ASME B16.5 Класс 300 или 600 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25
Монтаж на трубопроводе	Рекомендуется горизонтальная установка
ОПЦИИ	Дренажный клапан

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Фланцевое присоединение PN 63 / Класс 600*	Фланцевое присоединение Класс 300**	Допустимая температура,^оС
Допустимое давление, бар		Допустимая температура,^оС
63,0	50,0	50
48,0	41,8	250
43,5	38,9	300
29,1	28,7	425

* Максимально допустимое рабочее давление 45 бар;
Максимально допустимая рабочая температура 425^оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 63 или ниже в зависимости от типа присоединения. PN63 подходит для резьбового соединения, сварного внахлест и встык.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	4	6	8	10	15	20	25	30	40	45
BM87	1/2" – 1" А; DN 15 мм – DN 25 мм А	150	230	280	320	390	430	480	500	580	590
BM87	1/2" – 1" В; DN 15 мм – DN 25 мм В	1300	1600	1800	2000	2300	2660	2900	3100	3900	4100

Примечание: A - расход конденсата при температуре на 10 ^oC ниже температуры насыщения; B -расход при температуре 20 ^oC.

МОНТАЖ НА ТРУБОПРОВОДЕ

Горизонтальная установка.

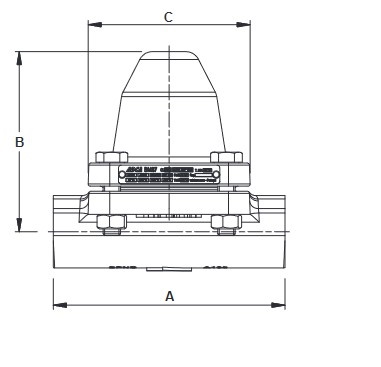

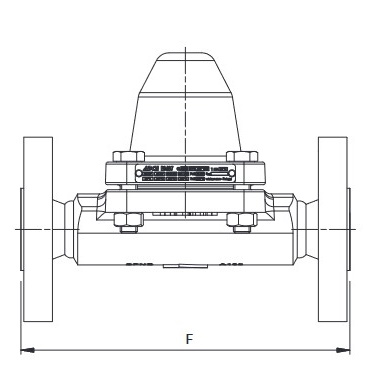

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)				PN 63		Класс 300		Класс 600
Типоразмер, DN	A	B	C	Масса, кг	F*	Масса, кг	F*	Масса, кг	F*	Масса, кг
1/2" – DN 15 мм	160	125	112	6,2	210	8,3	230	7,6	230	7,8
3/4" – DN 20 мм	160	125	112	6,2	230	10,0	230	8,6	230	8,9
1" – DN 25 мм	160	125	112	6,0	230	11,2	230	9,1	230	9,4

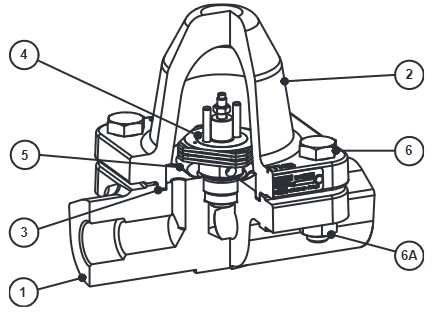

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№	Наименование	Материал
1	Корпус	A105 / 1.0432 (Аналог P250GH)
2	Крышка	A105 / 1.0432 (Аналог P250GH)
3	Уплотнение*	Нержавеющая сталь / Графит
4	Биметаллические пластины*	Коррозионно-устойчивый биметалл, нержавеющая сталь
5	Фильтр*	AISI 304 / 1.4301
6	Болты	A193 Gr. B7
6А	Гайки	A194 Gr. 2H

* Доступные к заказу запасные части.
