Конденсатоотводчик биметаллический ADCA BM88, углеродистая сталь, DN15-25, PN100, dP 4...85бар, резьбовой, фланцевый, под сварку

Конденсатоотводчик биметаллический ADCA BM88, углеродистая сталь, DN15-25, PN100, dP 4...85бар, резьбовой, фланцевый, под сварку

Технические характеристики
Условный диаметр 15...25 мм
Условное давление 100 бар
Рабочий перепад 4...85,0 бар
Отвод по конденсату* до 910 кг/час
Тип конденсатоотводчика Биметаллический
Тип присоединения фланец, резьба, сварка

* - Отвод по горячему конденсату  (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM88 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Устанавливается на насыщенном или перегретом паре. VALSTEAM ADCA BM88 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик биметаллический ADCA BM88, углеродистая сталь, DN15-25, PN100, dP4...85бар,  Тмакс +500 oC, резьбовой, фланцевый, под сварку



ОПИСАНИЕ  БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88

Конденсатоотводчики биметаллические ADCA BM88 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем. Данная серия специально разработана для дренажа трубопроводов перегретого пара высокого давления.



ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88

  • Широкий диапазон давлений и пропускной способности
  • Отлично работают при пусковых режимах
  • Устойчивы к гидроударам, вибрациям и замерзанию
  • Автоматический отвод воздуха
  • Могут применяться на перегретом паре
  • Имеют встроенный фильтр



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88

Типоразмер, DN 1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN 100 бар
Максимально допустимая температура 500°С
Минимальный перепад давления  ΔP 4 бар
Максимальный перепад давления  ΔP 85 бар
Рабочая среда Насыщенный и перегретый пар
Материал исполнения Углеродистая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NPT
Фланцевое EN 1092–1 PN 100
Фланцевое ASME B16.5 Класс 600 Сварное внахлест (SW) ASME 16.11
Сварное встык (BW) ASME 16.25
Монтаж на трубопроводе Рекомендуется горизонтальная установка

Ограничения по номинальному давлению PN 100 или ниже в зависимости от типа присоединения.PN 100 подходит для резьбового соединения, сварного внахлест и встык.



CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88

№ Наименование Материал Схема
1 Корпус A182F22 / 1.7380
2 Крышка A182F22 / 1.7380
3 Уплотнение* Нержавеющая сталь / Графит
4 Биметаллические пластины* Коррозионно-устойчивый биметалл, нержавеющая сталь
5 Фильтр* AISI 304 / 1.4301
6 Болты A193 Gr. B16
6А Удлинитель A193 Gr. B16
6B Гайки A194 Gr. 2H

* Доступные к заказу запасные части.



ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88, кг/ч

Модель Типоразмер, DN Перепад давления, бар
4 6 8 10 15 20 25 30 40 50 60 70 85
BM88 1/2" – 1" А;
DN 15 мм – DN 25 мм А		 360 420 490 510 600 650 700 710 790 810 850 900 910
BM88 1/2" – 1" В;
DN 15 мм – DN 25 мм В		 1500 1750 2000 2200 2700 3000 3300 3600 4000 4500 4900 5300 5800

Примечание:A - расход конденсата при температуре на 10 oC ниже температуры насыщения; B -расход при температуре 20 oC.

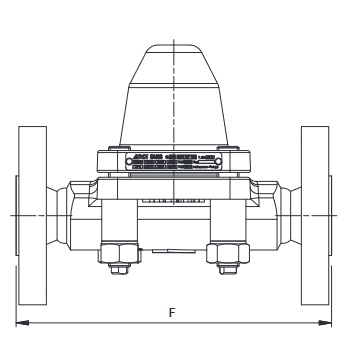

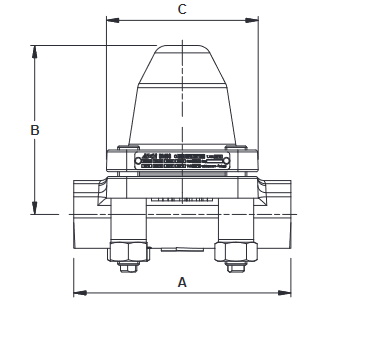

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA  BM88

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА
Типоразмер, DN Резьбовое присоединение / Сварное внахлест (SW) PN 100 Класс 600
A B C Масса, кг F* Масса, кг F* Масса, кг
1/2" – DN 15 мм 160 125 112 6,3 210 7,4 230 7,2
3/4" – DN 20 мм 160 125 112 6,2 230 8,4 230 7,7
1" – DN 25 мм 160 125 112 6,1 230 9,1 230 8,1
