Конденсатоотводчик биметаллический ADCA BM89, углеродистая сталь, DN15-25, PN160, dP 4...85бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	160 бар
Рабочий перепад	4...110,0 бар
Отвод по конденсату*	до 990 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM89 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Устанавливается на насыщенном или перегретом паре. VALSTEAM ADCA BM83 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический ADCA BM89, углеродистая сталь, DN15-25, PN160, dP4...110бар, Тмакс +525 ^oC,резьбовой, фланцевый, под сварку

ОПИСАНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

Конденсатоотводчики биметаллические ADCA BM89 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

Данная серия специально разработана для дренажа трубопроводов перегретого пара высокого давления.

ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

Широкий диапазон давлений и пропускной способности
Отлично работают при пусковых режимах
Устойчивы к гидроударам, вибрациям и замерзанию
Автоматический отвод воздуха
Могут применяться на перегретом паре
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	160 бар
Максимально допустимая температура	525°С
Минимальный перепад давления ΔP	4 бар
Максимальный перепад давления ΔP	110 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 100 Фланцевое ASME B16.5 Класс 600 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25
Монтаж на трубопроводе	Рекомендуется горизонтальная установка

Ограничения по номинальному давлению PN 160 или ниже в зависимости от типа присоединения.PN 160 подходит для резьбового соединения, сварного внахлест и встык.

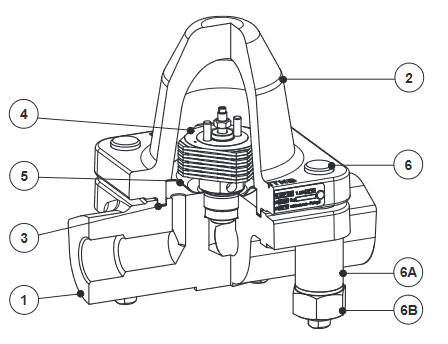

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

№	Наименование	Материал	Схема
1	Корпус	A182F22 / 1.7380
2	Крышка	A182F22 / 1.7380
3	Уплотнение*	Нержавеющая сталь / Графит
4	Биметаллические пластины*	Коррозионно-устойчивый биметалл, нержавеющая сталь
5	Фильтр*	AISI 304 / 1.4301
6	Болты	A193 Gr. B16
6А	Удлинитель	A193 Gr. B16
6B	Гайки	A194 Gr. 2H

* Доступные к заказу запасные части.

ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	4	6	8	10	15	20	25	30	40	50	60	70	90	100	110
BM89	1/2" – 1" А; DN 15 мм – DN 25 мм А	360	420	490	510	600	650	700	710	790	810	850	900	930	970	990
BM89	1/2" – 1" В; DN 15 мм – DN 25 мм В	1500	1750	2000	2200	2700	3000	3300	3600	4000	4500	4900	5300	6000	6200	6500

Примечание: A - расход конденсата при температуре на 10 ^oC ниже температуры насыщения; B -расход при температуре 20 ^oC.

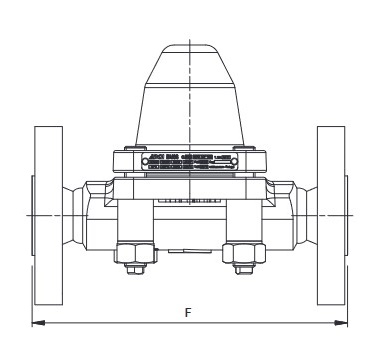

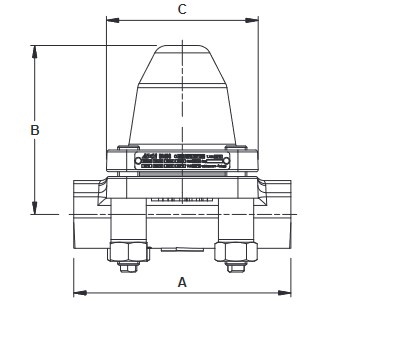

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)				PN 160		Класс 900
Типоразмер, DN	A	B	C	Масса, кг	F*	Масса, кг	F*	Масса, кг
1/2" – DN 15 мм	160	125	112	6,2	210	7,4	230	8,2
3/4" – DN 20 мм	160	125	112	6,2	-	-	230	8,8
1" – DN 25 мм	160	125	112	6,1	230	9,1	230	10,3
