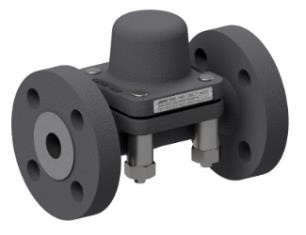

Конденсатоотводчик биметаллический ADCA BM90, углеродистая сталь, DN15-25, PN160, dP 4...160бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	160 бар
Рабочий перепад	4...160,0 бар
Отвод по конденсату*	до 295 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик VALSTEAM ADCA BM89 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Устанавливается на насыщенном или перегретом паре. VALSTEAM ADCA BM89 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический ADCA BM90, углеродистая сталь, DN15-25, PN160, dP4...160 бар, Тмакс +500 ^oC,резьбовой, фланцевый, под сварку

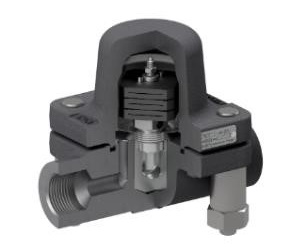

ОПИСАНИЕ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM90

Конденсатоотводчики биметаллические ADCA BM90 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата.

Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

Данная серия специально разработана для дренажа трубопроводов перегретого пара высокого давления.

ОСНОВНЫЕ СВОЙСТВА БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM90

Отвод конденсата при температуре ниже насыщения пара
Отличный отвод воздуха
Могут применяться на перегретом паре
Устойчивы к гидроударам и вибрациям
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM90

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	250 бар
Рабочая среда	Насыщенный и перегретый пар
Максимально допустимая температура	525^оС
Минимальный перепад давления ΔP	4 бар
Максимальный перепад давления ΔP	160 бар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN250 Фланцевое ASME B16.5 Класс 1500 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25
Монтаж на трубопроводе	Рекомендуется горизонтальная установка

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89

Фланцевое присоединение PN 250* / Класс 1500 / Резьбовое / Сварное	Допустимая температура,^оС
Допустимое давление, бар	Допустимая температура,^оС
160	50 / 450
138	500
130	510
108	525

*Максимально допустимое рабочее давление 160 бар; Максимально допустимая рабочая температура 525^оС;

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM90

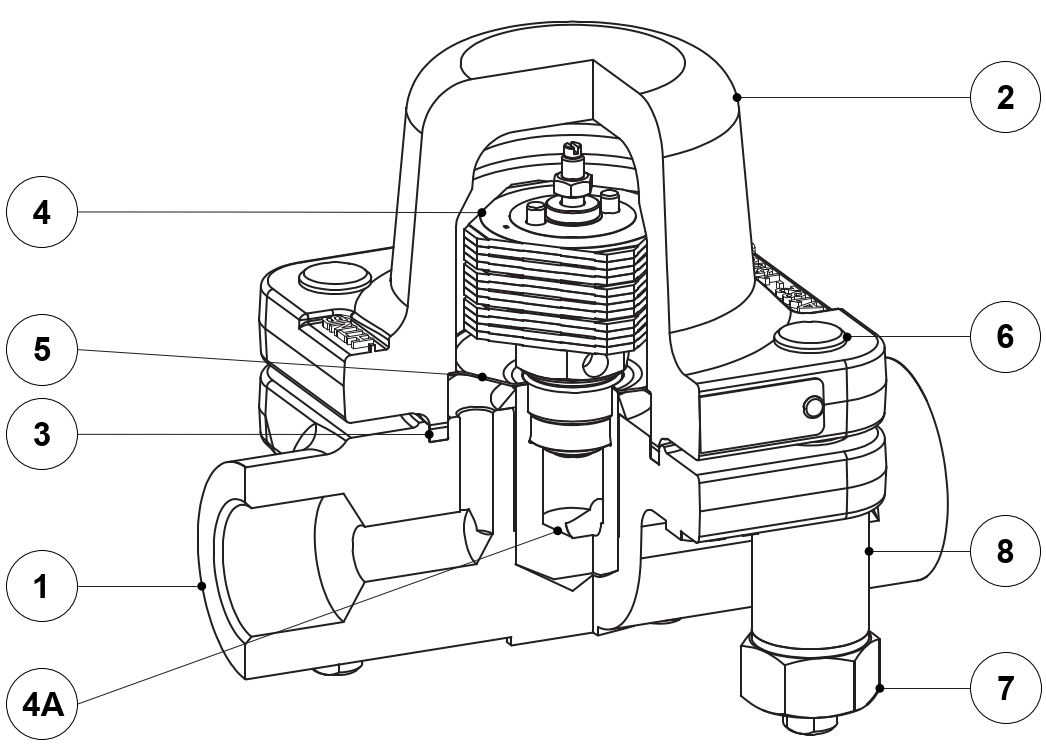

№	Наименование	Материал	Схема
1	Корпус	A182F22 / 1.7380 (Аналог 10CrMo910)
2	Крышка	A182F22 / 1.7380 (Аналог 10CrMo910)
3	Уплотнение*	Нержавеющая сталь / Графит
4	Биметаллические пластины*	Коррозионно-устойчивый биметалл, нержавеющая сталь
4А	Дефлектор	Нержавеющая сталь
5	Фильтр	AISI 304 / 1.4301
6	Шпильки	A453 Gr. 660B
7	Гайки	A453 Gr. 660B
8	Удлиненные втулки	A453 Gr. 660B

* Доступные к заказу запасные части.

ПРОПУСКНАЯ СПОСОБНОСТЬ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM89, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	4	6	8	10	15	20	25	30	40	50	60	70	90	100	130	160
BM90	1/2" – 1" А; DN 15 мм – DN 25 мм А	140	170	180	190	210	220	225	235	245	250	260	270	275	280	285	295
BM90	1/2" – 1" В; DN 15 мм – DN 25 мм В	890	1100	1300	1450	1600	1800	2000	2200	2500	2750	3000	3200	3500	3900	4100	4500

Примечание:A - расход конденсата при температуре на 10 ^oC ниже температуры насыщения; B - расход при температуре 20 ^oC.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БИМЕТАЛЛИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA BM90

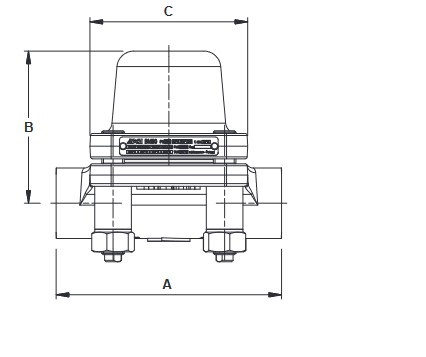

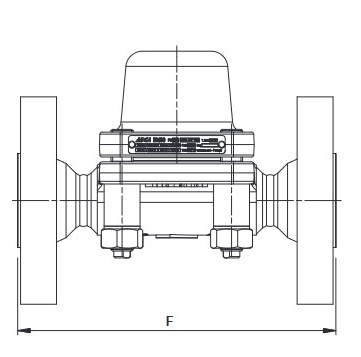

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW) и встык (BW)				PN250				Класс 1500
Типоразмер, DN	A	B	C	Масса, кг	В	С	F**	Масса, кг	В	С	F**	Масса, кг
1/2" – DN 15 мм	160	108	112	7,3	108	112	230	9,6	108	112	230	8,9
3/4" – DN 20 мм	160	108	112	7,3	-	-	-	-	108	112	230	9,6
1" – DN 25 мм	160	108	112	7,1	108	112	230	10,8	108	112	254	11

В случае присоединения BW, пожалуйста, указывайте размеры трубы при заказе. Предельные условия номинального давления могут быть ограничены толщиной торцевой стенкиBW. Проконсультируйтесь с производителем.
** Другие размеры по запросу
