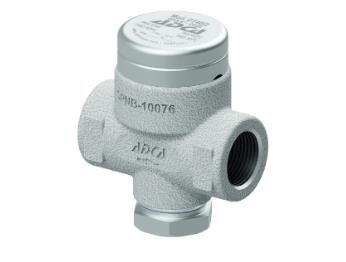

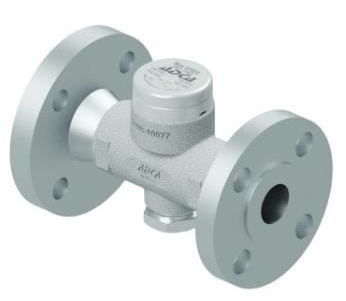

Конденсатоотводчик термодинамический ADCA DT40, нержавеющая сталь, DN10-25, PN40/63, dP 40бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	10...25 мм
Условное давление	40/63 бар*
Рабочий перепад	до 40,0 бар
Отвод по конденсату	до 740 кг/час
Тип конденсатоотводчика	Термодинамический
Тип присоединения*	фланец, резьба, сварка**

* - 63 бар - при резьбовом или сварном соединении

** - под сварку встык или в нахлёст

Применение

Термодинамичекий конденсатоотводчик VALSTEAM ADCA DT40 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. VALSTEAM ADCA DT40 обладает биметаллическим кольцом для отвода неконденсируемых газов. Основное применение - дренаж паропроводов, в том числе и на улице. Не подвержен замерзанию.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термодинамический ADCA DT40, нержавеющая сталь, DN10-25, PN40/63, dP 40бар, Тмакс +300°С, резьбовой, фланцевый, под сварку

ОПИСАНИЕ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

Конденсатоотводчики термодинамические ADCA DT40 – компактные, легкие и надежные конденсатоотводчики, удобные в установке и обслуживании. Типовыми применениями являются системы высокого давления, пароспутниковые трубопроводы. Теплоизоляционная крышка обеспечивает бесперебойную и стабильную работу конденсатоотводчика даже при неблагоприятных условиях внешней окружающей среды, например, при дожде или ветре. Конденсатоотводчики имеют только одну подвижную деталь - диск и широкий диапазон рабочих характеристик без регулировок.

ОСНОВНЫЕ СВОЙСТВА ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

Цикличный отвод конденсата
Могут применяться на перегретом паре, высоких давлениях и температурах
При замене диска и седла не требуют демонтажа с трубопровода
Не подвержены влиянию гидроударов и вибраций
Не боятся обмерзания
Имеют встроенный фильтр
Имеют встроенное биметаллическое кольцо для отвода неконденсируемых газов (автоматический отвод воздуха)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

Типоразмер, DN	3/8" – 1’; DN 10 мм – DN 25 мм
Номинальное давление, PN	40 бар
Максимальный перепад давления ΔP	до 40 бар
Максимально допустимая температура	300°С
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально (рекомендуемо) или вертикально

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

Фланцевое присоединение Класс 150*	Фланцевое присоединение Класс 300**	Фланцевое присоединение PN 40*	Резьбовое / Сварное внахлест (SW), встык (BW)	Допустимая температура, °С
Допустимое давление, бар				Допустимая температура, °С
15,3	39,9	40,0	63,0	50
13,3	34,4	37,9	57,3	100
11,1	28,8	31,8	47,1	200
9,7	25,2	27,6	40,5	300

* Максимально допустимое рабочее давление 40 бар;
Максимально допустимая рабочая температура 300^оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 63 или ниже в зависимости от типа присоединения. PN 63 подходит для резьбового соединения, сварного внахлест и встык.

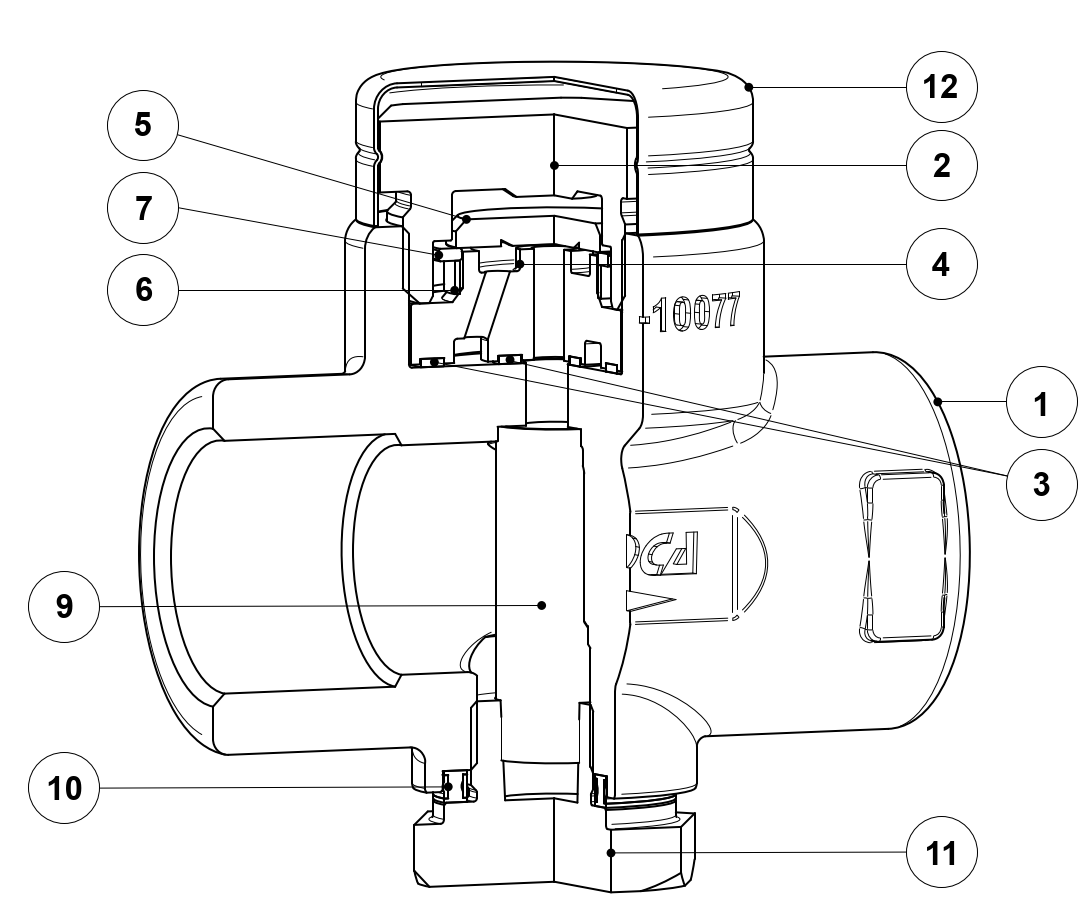

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

№	Наименование	Материал	Схема
1	Корпус	A351 CF8 / 1.4308
2	Крышка	AISI 304 / 1.4301AISI 303 / 1.4305
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	Закаленная нержавеющая сталь
5	Диск*	Закаленная нержавеющая сталь
6	Биметаллическое кольцо*	Биметалл
7	Шайба*	AISI 304 / 1.4301
8	Трубка*	AISI 304 / 1.4301
9	Фильтр*	AISI 304 / 1.4301
10	Уплотнение*	Нержавеющая сталь / Графит
11	Пробка	AISI 304 / 1.4301AISI 303 / 1.4305
12	Теплоизолирующая крышка	AISI 304 / 1.4301

* Доступные к заказу запасные части.

ПРОПУСКНАЯ СПОСОБНОСТЬ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,5	3,0	5,0	7,0	9,0	12,0	15,0	18,0	21,0	24,0	30,0	35,0	40,0
DT40/2 (Горячий)	3/8" – 1"; DN 10 мм – DN 25 мм	70	100	130	175	190	200	225	240	250	270	290	300	310
DT40/2 (Холодный)	3/8" – 1"; DN 10 мм – DN 25 мм	170	230	300	335	390	435	485	520	575	600	645	695	740

Минимальное рабочее давление 1,5 бар. Максимальное противодавление 80% от давления на входе.

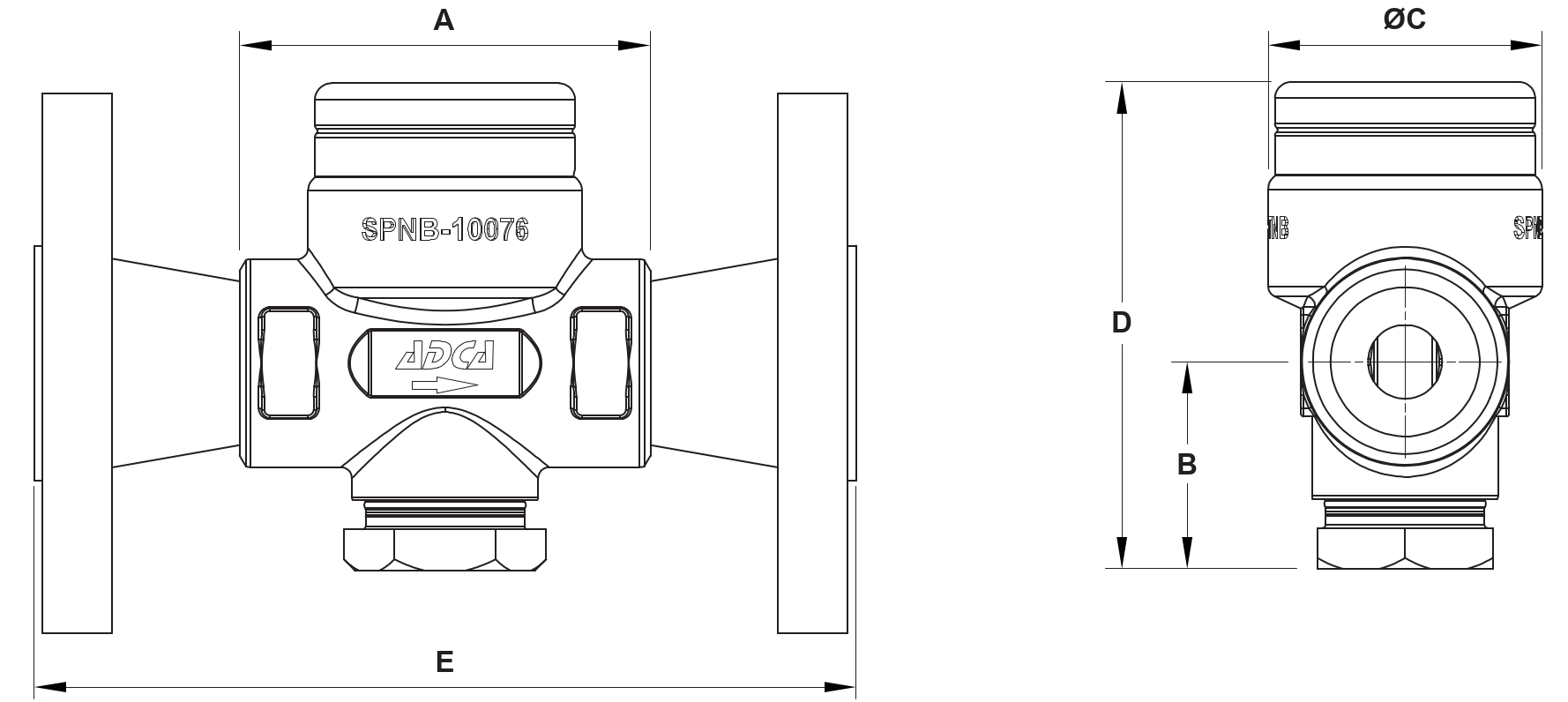

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕКОГО КОНДЕНСАТОТВОДЧИКА ADCA DT40

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)					Фланцевое присоединение PN 40		Фланцевое присоединение Класс 300
Типоразмер, DN	A	B	C	D	Масса, кг	E	Масса, кг	E	Масса, кг
3/8" – 1/2"; DN 10 мм – DN 15 мм	75	38	50	89	1,06	150	2,5	150	2,60
3/4" – DN 20 мм	75	38	50	89	1,06	150	3,04	150	3,55
1" – DN 25 мм	90	41	50	98	1,25	160	3,65	160	4,88
