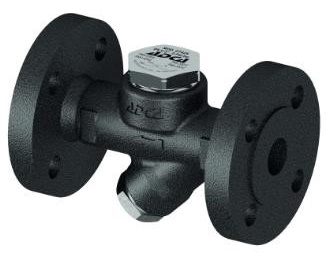

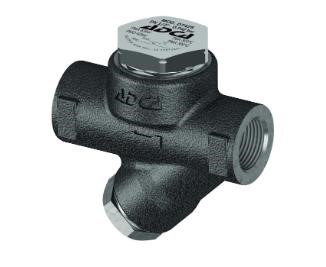

Конденсатоотводчик термодинамический ADCA DT42-2, углеродистая сталь, DN15-25, PN40/63, dP 42бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40/63 бар*
Рабочий перепад	до 40,0 бар
Отвод по конденсату	до 1 040 кг/час
Тип конденсатоотводчика	Термодинамический
Тип присоединения*	фланец, резьба, сварка**

* - 63 бар - при резьбовом или сварном соединении

** - под сварку встык или в нахлёст

Применение

Термодинамичекий конденсатоотводчик VALSTEAM ADCA DT42 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. Основное применение VALSTEAM ADCA DT42 - дренаж паропроводов, в том числе и на улице. Не подвержен замерзанию.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термодинамический ADCA DT42-2, углеродистая сталь, DN10-25, PN40/63, dP 42бар, Тмакс +300°С, резьбовой, фланцевый, под сварку

ОПИСАНИЕ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2

Конденсатоотводчики термодинамические ADCA DT42/2 – компактные и надежные конденсатоотводчики, удобные в установке и обслуживании.
Типовым применением являются системы высокого давления, пароспутниковые трубопроводы. Теплоизолирующая крышка обеспечивает бесперебойную и стабильную работу конденсатоотводчика даже при неблагоприятных условиях, например, при дожде или ветре. Конденсатоотводчики имеют только одну подвижную деталь и широкий диапазон рабочих характеристик без регулировок.

ОСНОВНЫЕ СВОЙСТВА ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2

Цикличный отвод конденсата
Могут применяться на перегретом паре, высоких давлениях и температурах
При замене диска и седла не требуют демонтажа с трубопровода
Не подвержены влиянию гидроударов и вибраций
Осуществляют автоматический отвод воздуха
Не боятся обмерзания
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2

Типоразмер, DN	1/2" – 1’; DN 15 мм – DN 25 мм
Номинальное давление, PN	40-63 бар
Максимальный перепад давления ΔP	40 бар
Максимально допустимая температура	300°C
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40 или PN 63 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально или вертикально
ОПЦИИ	Термоизолирующая крышка Клапан дренажный

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Фланцевое присоединение PN 40 * / Класс 300	Фланцевое присоединение PN 63, бар*	Фланцевое присоединение Класс 150**	Допустимая температура, о С
Допустимое давление, бар			Допустимая температура, о С
40,0	63,0	19,3	50
35,0	55,5	15,8	150
30,4	48,0	12,1	250
27,4	43,5	10,2	300

* Максимально допустимое рабочее давление 42 бар;
Максимально допустимая рабочая температура 300^оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 63 или ниже в зависимости от типа присоединения. PN63 подходит для резьбового соединения, сварного внахлест и встык.

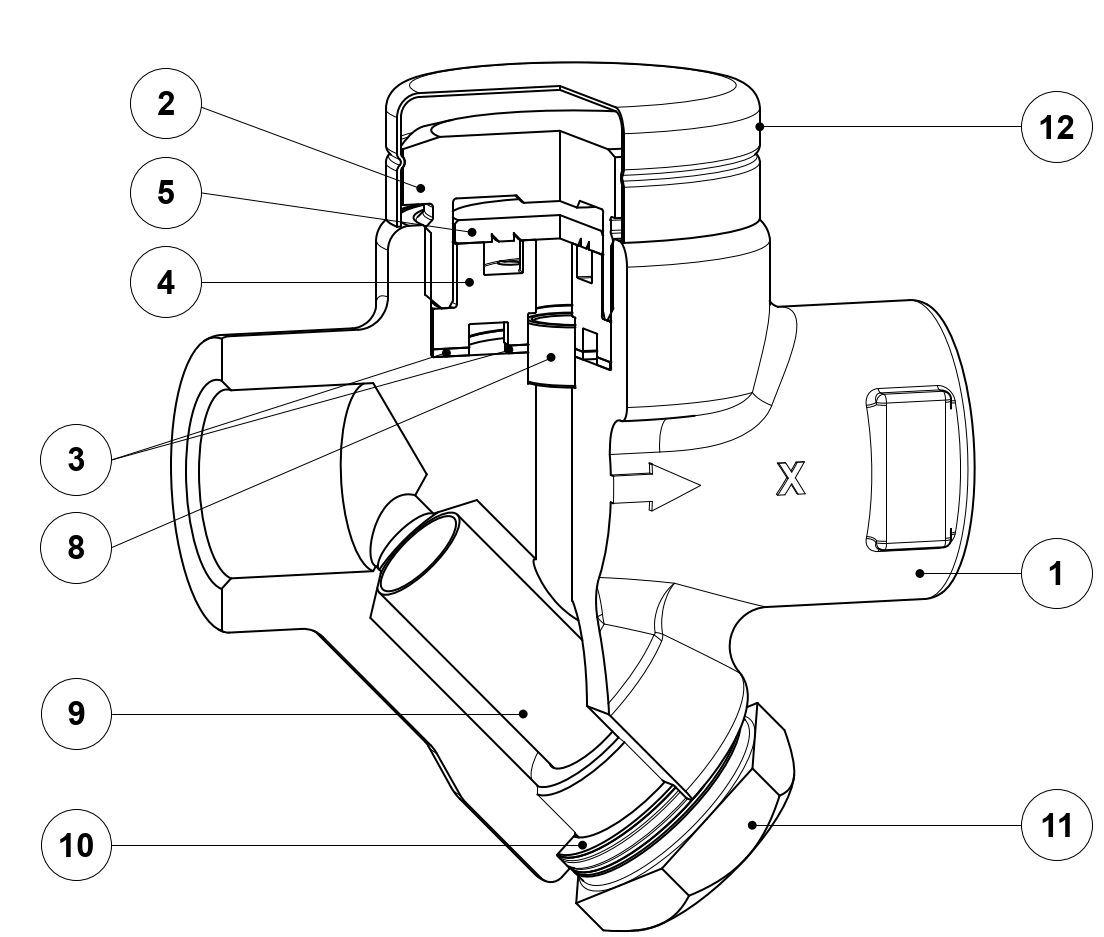

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2

№	Наименование	Материал	Схема
1	Корпус	P250GH / 1.0460
2	Крышка	AISI 304 / 1.4301AISI 303 / 1.4305
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	Закаленная нержавеющая сталь
5	Диск*	Закаленная нержавеющая сталь
8	Трубка*	AISI 304 / 1.4301
9	Фильтр*	AISI 304 / 1.4301
10	Уплотнение*	Нержавеющая сталь / Графит
11	Пробка	AISI 304 / 1.4301AISI 303 / 1.4305
12	Теплоизолирующая крышка**	AISI 304 / 1.4301

* Доступные к заказу запасные части. ** Опционально.

ПРОПУСКНАЯ СПОСОБНОСТЬ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,0	3,0	5,0	7,0	9,0	12,0	15,0	18,0	21,0	24,0	30,0	35,0	42,0
DT42/2	1/2" – DN 15 мм	180	250	300	380	430	500	550	590	620	690	730	770	820
DT42/2	3/4" – DN 20 мм	320	450	530	600	690	720	810	850	900	930	950	980	1040
DT42/2	1" – DN 25 мм	320	450	530	600	690	720	810	850	900	930	950	980	1040

Минимальное рабочее давление 0,25 бар. Максимальное противодавление 80% от давления на входе.

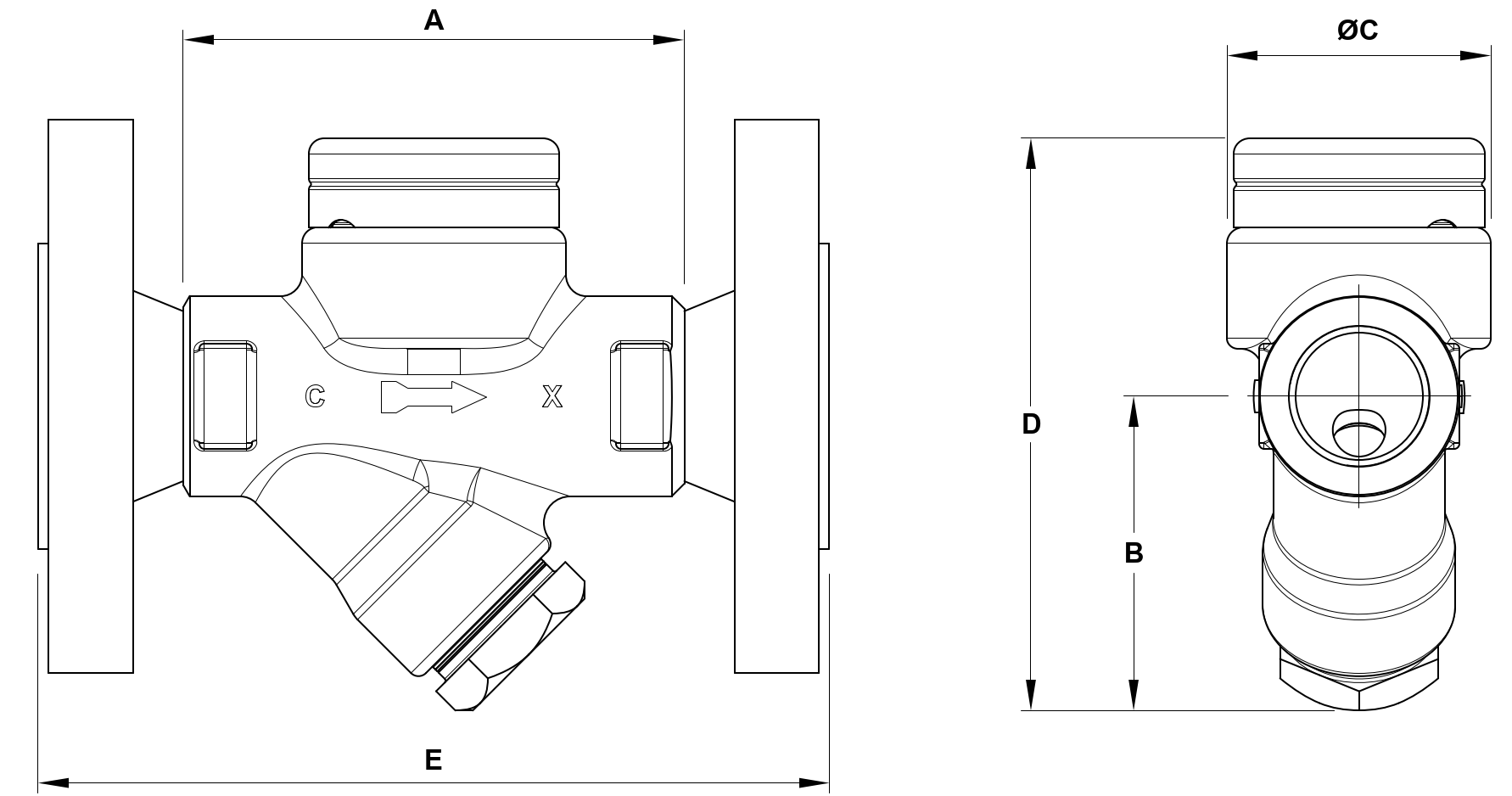

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT42-2

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)					Фланцевое присоединение PN 40		Фланцевое присоединение PN 63		Фланцевое присоединение Класс 150		Фланцевое присоединение Класс 300
Типоразмер, DN	A	B	C	D	Масса, кг	E	Масса, кг	E	Масса, кг	E	Масса, кг	E	Масса, кг
1/2" – DN 15 мм	95	60	50	104	1,3	150	2,8	150	3,7	150	2,4	150	2,8
3/4" – DN 20 мм	95	60	50	104	1,2	150	3,3	150	5,2	150	2,8	150	3,6
1" – DN 25 мм	95	60	50	110	1,5	160	4,0	160	6,5	160	3,6	160	4,5
