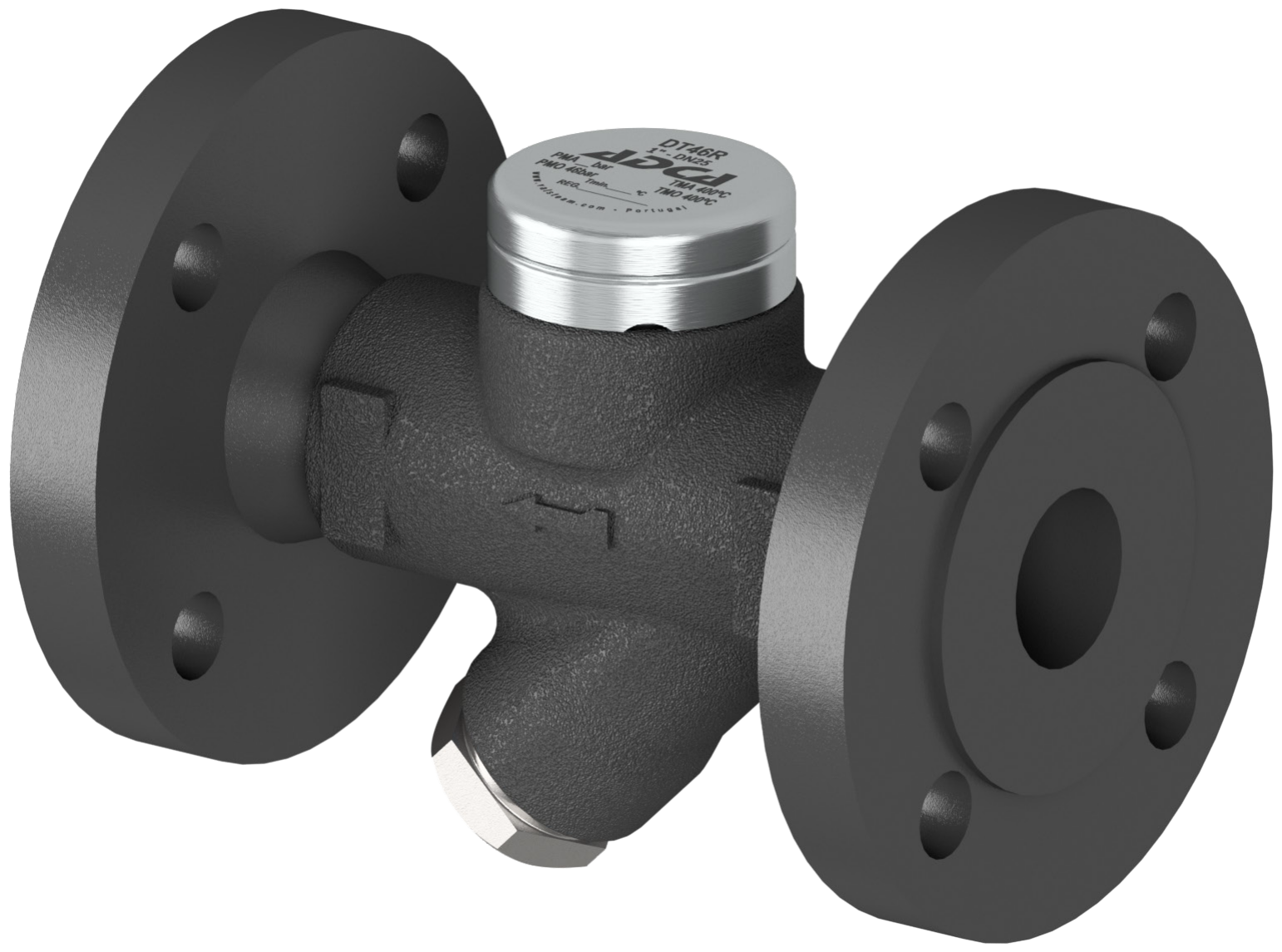

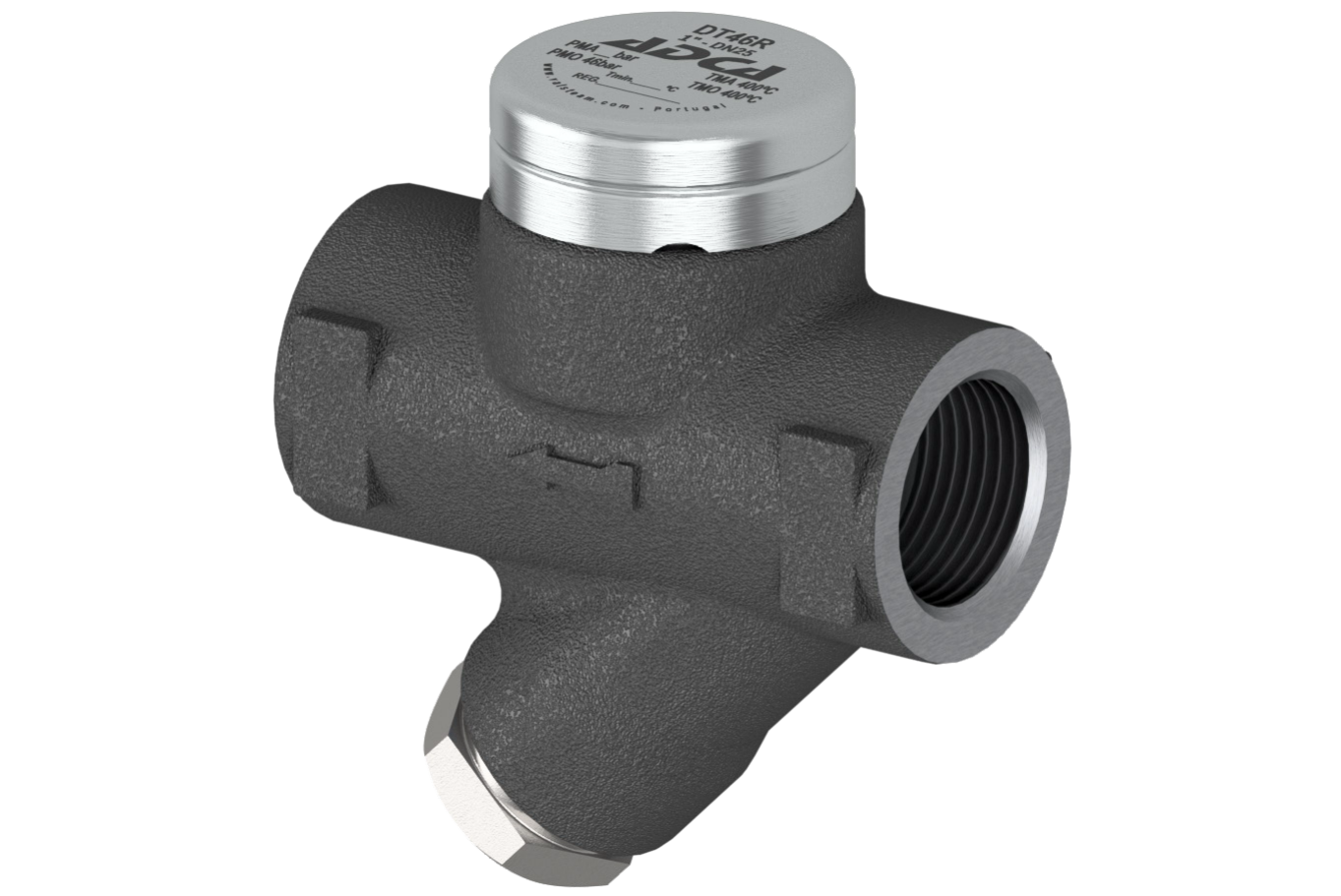

Конденсатоотводчик термодинамический ADCA DT46, углеродистая сталь, DN15-25, PN40...100, dP 46бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40/63/100 бар*
Рабочий перепад	до 46,0 бар
Отвод по конденсату	до 800 кг/час
Тип конденсатоотводчика	Термодинамический
Тип присоединения*	фланец, резьба, сварка**

** - под сварку встык или в нахлёст

Применение

Термодинамичекий конденсатоотводчик VALSTEAM ADCA DT46 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, систем различных тарельчатых прессов, систем вулканизации резины, оборудования по снижению давления и т. д. VALSTEAM ADCA DT46 обладает биметаллическим кольцом для отвода неконденсируемых газов. Основное применение - дренаж паропроводов, в том числе и на улице. Не подвержен замерзанию.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термодинамический ADCA DT46, углеродистая сталь, DN15-25, PN40...100, dP 46бар, Тмакс +400°С, резьбовой, фланцевый, под сварку

ОПИСАНИЕ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

Конденсатоотводчики термодинамические ADCA DT46 – компактные и надежные конденсатоотводчики, удобные в установке и обслуживании. Типовым применением являются системы высокого давления, пароспутниковые трубопроводы. Теплоизолирующая крышка обеспечивает бесперебойную и стабильную работу конденсатоотводчика даже при неблагоприятных условиях, например, при дожде или ветре. Конденсатоотводчики имеют только одну подвижную деталь и широкий диапазон рабочих характеристик без регулировок.

ОСНОВНЫЕ СВОЙСТВА ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

Цикличный отвод конденсата
Могут применяться на перегретом паре, высоких давлениях и температурах
При замене диска и седла не требуют демонтажа с трубопровода
Не подвержены влиянию гидроударов и вибраций
Осуществляют автоматический отвод воздуха
Не боятся обмерзания
Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

Типоразмер, DN	1/2" – 1"; DN 15 мм – DN 25 мм
Номинальное давление, PN	40-100 бар
Максимальный перепад давления ΔP	46 бар
Максимально допустимая температура	400°С
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40, PN 63 или PN 100 Фланцевое ASME B16.5 Класс 150 или 300, 600 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально или вертикально
ОПЦИИ	Клапан дренажный

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

Фланцевое присоединение PN 40 * / Класс 300	Фланцевое присоединение PN 63*	Фланцевое присоединение PN 100*	Фланцевое присоединение Класс 150**	Фланцевое присоединение Класс 600**	Допустимая температура, °С
Допустимое давление, бар					Допустимая температура, °С
40,0	63,0	100,0	19,3	90,5	50
37,1	58,5	92,8	17,7	80,2	100
33,3	52,5	83,3	14,0	72,0	200
27,6	43,5	69,0	10,2	59,7	300
23,8	37,5	59,5	6,5	51,4	400

* Максимально допустимое рабочее давление 46 бар;
Максимально допустимая рабочая температура 400^оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 100 или ниже в зависимости от типа присоединения. PN 100 подходит для резьбового соединения, сварного внахлест и встык.

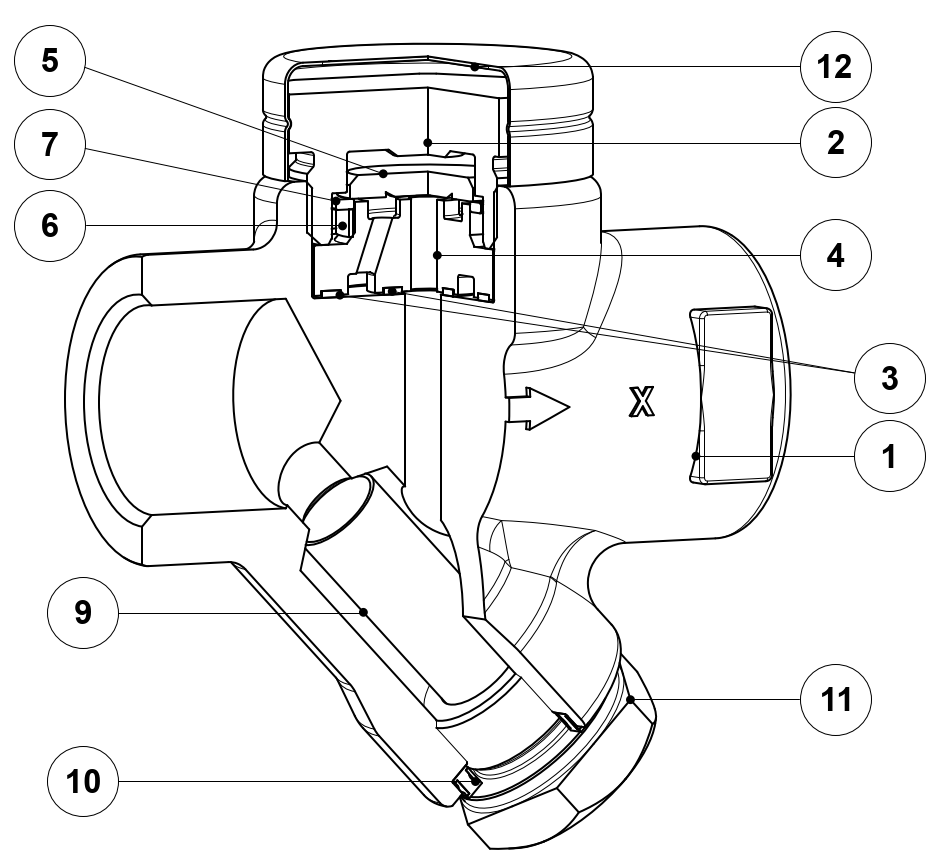

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

№	Наименование	Материал	Схема
1	Корпус	P250GH / 1.0460
2	Крышка	AISI 304 / 1.4301AISI 303 / 1.4305
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	Закаленная нержавеющая сталь
5	Диск*	Закаленная нержавеющая сталь
6	Биметаллическое кольцо*	Биметалл
7	Шайба*	AISI 304 / 1.4301
8	Трубка*	AISI 304 / 1.4301
9	Фильтр*	AISI 304 / 1.4301
10	Уплотнение*	Нержавеющая сталь / Графит
11	Пробка	AISI 304 / 1.4301AISI 303 / 1.4305
12	Теплоизолирующая крышка	AISI 304 / 1.4301

* Доступные к заказу запасные части.

ПРОПУСКНАЯ СПОСОБНОСТЬ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,5	3,0	5,0	7,0	9,0	12,0	15,0	18,0	21,0	24,0	30,0	35,0	42,0	46,0
DT46 (Горячий)	1/2" – 1"; DN 15 мм – DN 25 мм	70	100	130	175	190	200	225	240	250	270	290	300	310	320
DT46 (Холодный)	1/2" – 1"; DN 15 мм – DN 25 мм	170	230	300	335	390	435	485	520	575	600	645	695	740	800

Минимальное рабочее давление 1,5 бар. Максимальное противодавление 80% от давления на входе.

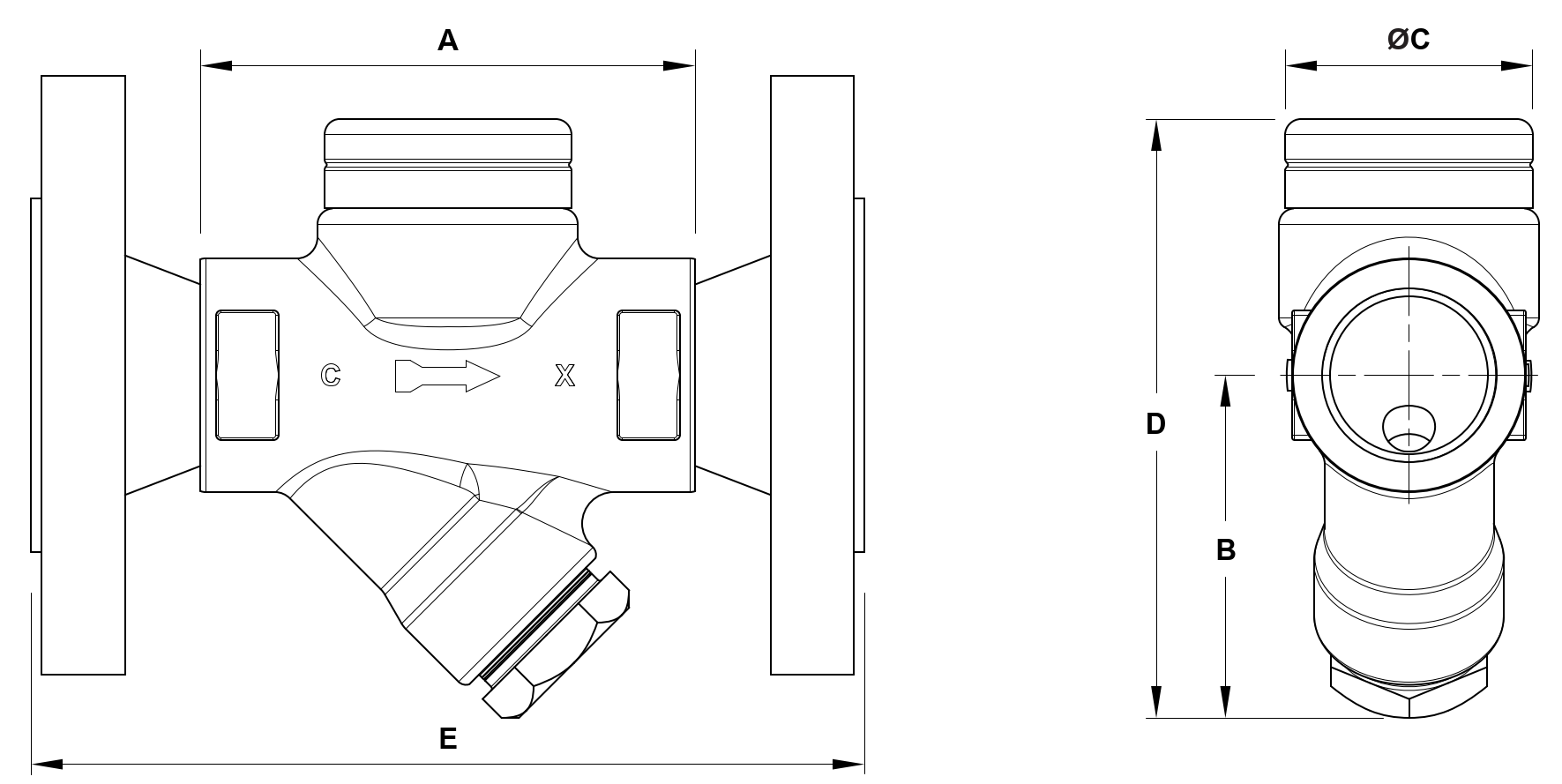

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ТЕРМОДИНАМИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA DT46

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)					Фланцевое присоединение PN 40		Фланцевое присоединение PN 63 / PN 100		Фланцевое присоединение Класс 150		Фланцевое присоединение Класс 300		Фланцевое присоединение Класс 600
	А	В	ШС	D	Масса, кг	Е	Масса, кг	Е	Масса, кг	Е	Масса, кг	E	Масса, кг	Е	Масса, кг
1/2" – DN 15 мм	95	60	50	109	1,3	150	2,8	150	3,7	150	2,4	150	2,8	210	3,2
3/4" – DN 20 мм	95	60	50	109	1,4	150	3,3	150	5,2	150	2,8	150	3,6	210	4,2
1" – DN 25 мм	95	66	50	115	1,5	160	4,1	160	6,5	160	3,6	160	4,5	210	5,2
