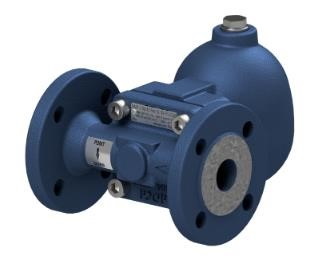

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA21.1, высокопрочный чугун, DN15-25, PN16, dP 0,5...14,0 бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	16 бар
Рабочий перепад	до 14,0 бар
Отвод по конденсату	до 1 366 кг/час
Тип конденсатоотводчика	для воздуха и газов
Тип присоединения*	резьба, фланец*

* - прямое и угловое исполнение

Применение

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA21.1 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA21.1 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. Прямое и угловое исполнение.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA21.1, высокопрочный чугун, DN15-25, PN16, dP 0,5...14,0 бар, Тмакс 250°С, резьбовой, фланцевый, прямое и угловое исполнение.

ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1

Конденсатоотводчики поплавковые ADCA FA21.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха. Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность. Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1

Высокая пропускная способность
Неподвержены влиянию резких изменений нагрузок и перепадов давления
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
Большой выбор различных дополнительных функциональных опций

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1

Типоразмер, DN	1/2"- 1"; DN 15 - 25 мм
Номинальное давление, PN	16 бар*
Максимальный перепад давления, ΔP	FA21.1–4,5 – ΔP 4,5 бар FA21.1–10 – ΔP 10 бар FA21.1–14 – ΔP 14 бар
Максимальная рабочая температура	250°С**
Рабочая среда	Сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения	Высокопрочный чугун с шаровидным графитом (SG Iron)
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1/2 PN16 Фланцевое ASME B16.42 Класс 150
Монтаж на трубопроводе	Горизонтально или вертикально Установка под углом вертикально или горизонтально

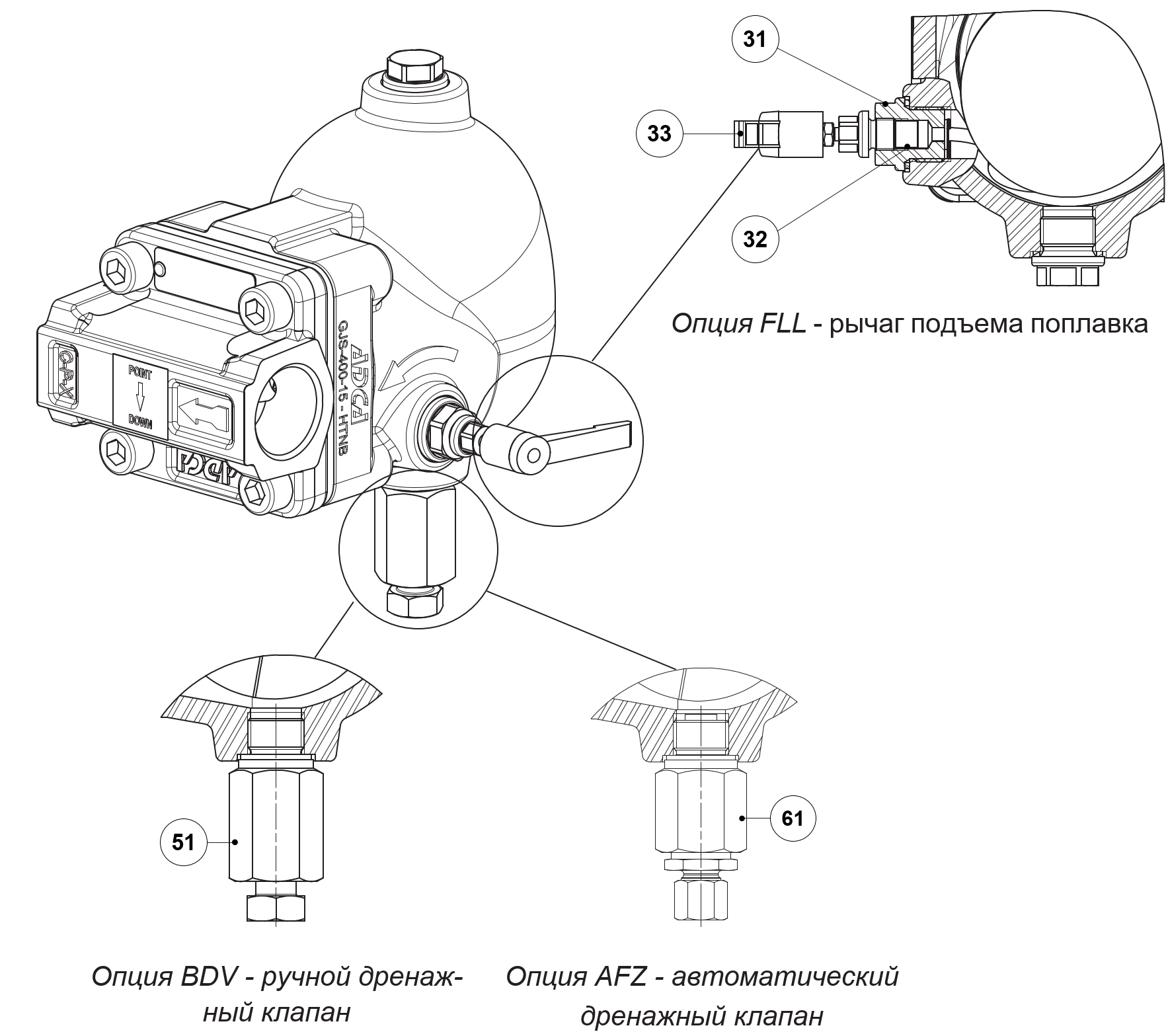

ОПЦИИ	Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка)

* Максимально допустимое рабочее давление 14 бар;
** Максимально допустимая рабочая температура с уплотнением FKM/Viton 200°С;

Минимальная плотность конденсата - 750 кг/м³

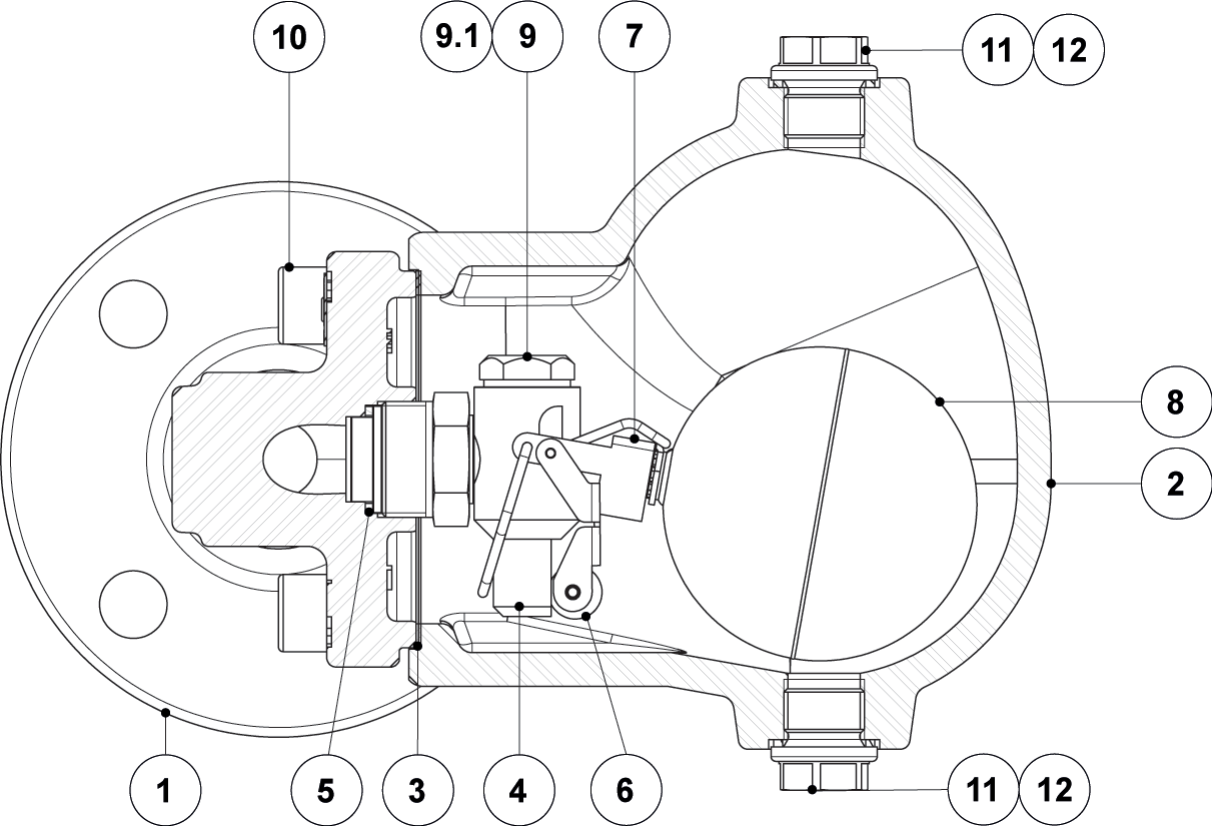

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	Схема
1	Корпус (линейная фланцевая конструкция)	GJS-400-15 / 0.7040
	Корпус (линейная резьбовая конструкция)	P250GH / 1.0460
	Корпус (угловая конструкция)	P250GH / 1.0460
2	Крышка	GJS-400-15 / 0.7040
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	AISI 303 / 1.4305
5	Уплотнение*	Медь
6	Клапан*	AISI 316 / 1.4401
7	Рычаг*	AISI 304 / 1.4301
8	Поплавок*	AISI 304 / 1.4301
9	Заглушка	Нержавеющая сталь
10	Болты	Оцинкованная сталь
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение**	Медь; AISI 304 / 1.4301
32	Прокладка	Графит
31	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
51	Клапан дренажный ручной	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от размораживания автоматический	AISI 303 / 1.4305; AISI 316L / 1.4404

*- доступные к заказу запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,5	1	1,5	2	4,5	7	10	12	14
FA21.1–4,5	1/2" - 1"; DN 15- 25 мм	455	644	788	910	1366	-	-	-
FA21.1–10		285	403	494	570	856	1068	1276	-	-
FA21.1–14		215	304	372	430	645	805	962	1054	1139

МОНТАЖ НА ТРУБОПРОВОДЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)

IR – Установка на горизонтальном трубопроводе справа налево	IL – Установка на горизонтальном трубопроводе слева направо	IT – Установка на вертикальном трубопроводе сверху вниз

AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед	AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед	AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA21.1, мм

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Резьбовое присоединение								PN16		Класс 150
Типоразмер, DN	A	B	C	D	E	H *	Масса, кг	F	Масса, кг	F	Масса, кг
1/2" – DN 15	95	160	60	139	79	3/8"	4,9	150	6,2	150	5,8
3/4" – DN 20	95	160	60	139	79	3/8"	4, 8	150	6,7	150	6,1
1" – DN 25	95	160	60	139	79	3/8"	4,7	160	7,4	160	7,2

УГЛОВАЯ КОНСТРУКЦИЯ

Резьбовое / Сварное внахлест (SW) присоединение									PN16			Класс 150
Типоразмер, DN	B	C	D	E	H *	I	L	Масса, кг	J	M	Масса, кг	J	M	Масса, кг
1/2" – DN 15	160	60	139	79	3/8"	65	28	4,9	95	58	6,5	100	63	6,0
3/4" – DN 20	160	60	139	79	3/8"	65	28	4,9	95	58	7,0	100	63	6,4
1" – DN 25	160	60	139	79	3/8"	65	28	4,9	95	58	7,5	100	63	6,9

* Стандартно в моделях с фланцамиEN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
