| Условный диаметр | 25 мм |
| Условное давление | 16 бар |
| Рабочий перепад | до 14,0 бар |
| Отвод по конденсату | до 2 833 кг/час |
| Тип конденсатоотводчика | для воздуха и газов |
| Тип присоединения* | резьба, фланец* |
* - прямое и угловое исполнение

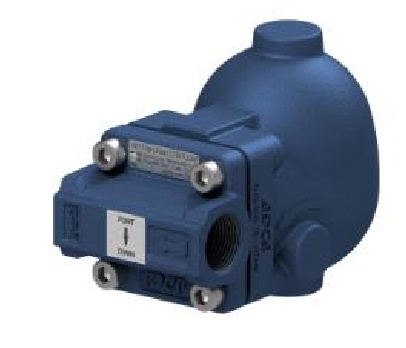

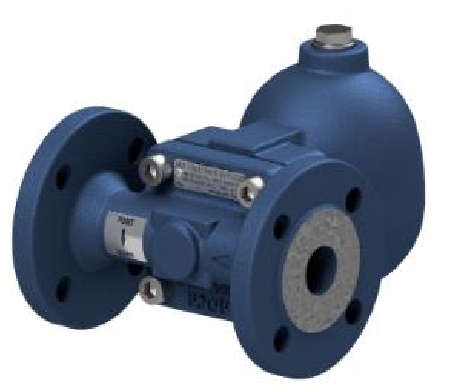

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA25.1 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA25.1 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. Прямое и угловое исполнение.
Конденсатоотводчики поплавковые ADCA FA25.1специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA25.1

| Типоразмер, DN | 1"; DN 25 мм |
| Номинальное давление, PN | 16 бар* |
| Максимальный перепад давления, ΔP | FA25.1–4,5 – ΔP 4,5 бар FA25.1–10 – ΔP 10 бар FA25.1–14 – ΔP 14 бар |
| Максимальная температура | 250°С** |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Высокопрочный чугун с шаровидным графитом (SG Iron) |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1/2 PN16 Фланцевое ASME B16.42 Класс 150 |
| Монтаж на трубопроводе | Горизонтально или вертикально Установка под углом вертикально или горизонтально |

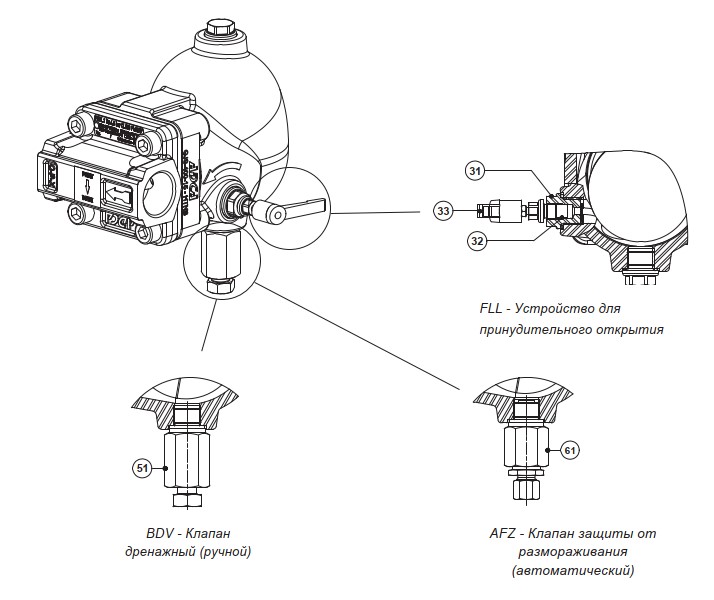

| ОПЦИИ | Дополнительные устройства для удаления воздуха и дренажа: BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) |
*Максимально допустимое рабочее давление 14 бар;
** Максимально допустимая рабочая температура с уплотнением FKM/Viton 200°С;
Минимальная плотность жидкости 0,75 кг/дм3;

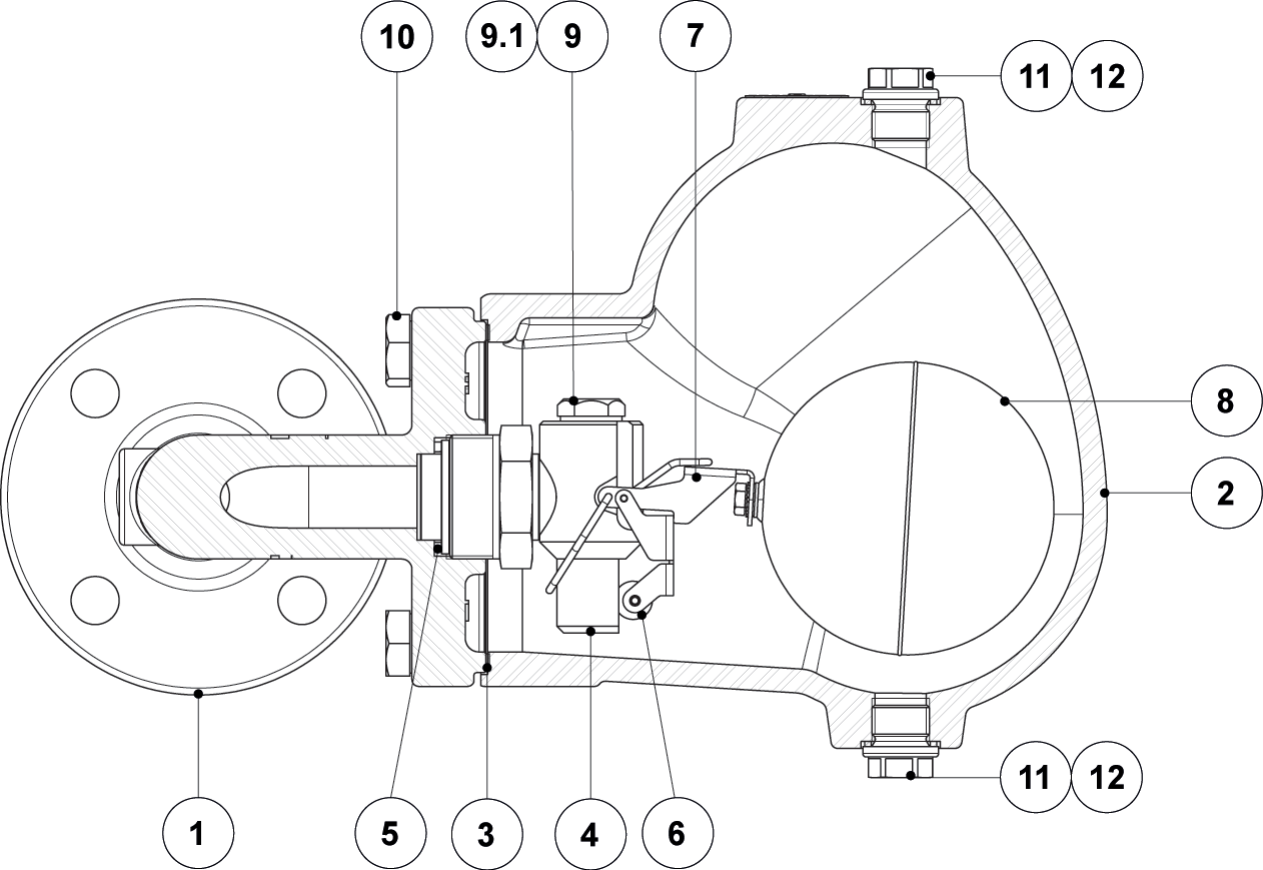

| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | GJS-400-15 / 0.7040 | ![]() |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| Корпус (угловая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | GJS-400-15 / 0.7040 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Зашлушка | Нержавеющая сталь | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
|
| 32 | Прокладка | Графит | |
| 31 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 33 | Рукоятка | Пластик | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 |
| Модель | Типоразмер, DN | Перепад давления, бар | |||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | |||
| FA25.1–4,5 | 1"; DN 25 мм | 941 | 1330 | 1630 | 1882 | 2823 | - | - | - | - | |
| FA25.1–10 | 597 | 845 | 1035 | 1195 | 1793 | 2237 | 2674 | - | - | ||
| FA25.1–14 | 455 | 644 | 788 | 910 | 1366 | 1704 | 2036 | 2231 | 2409 | ||

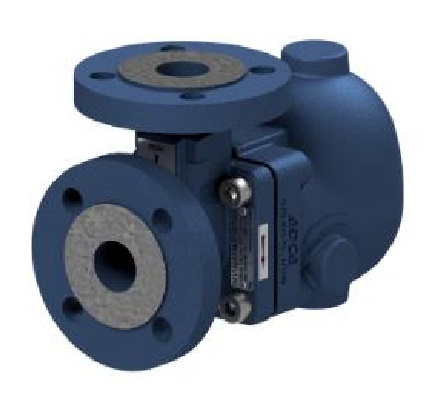

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

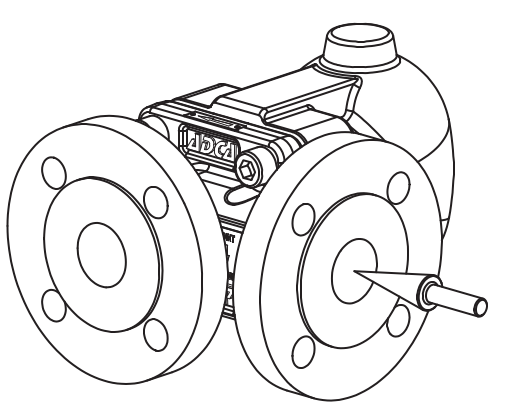

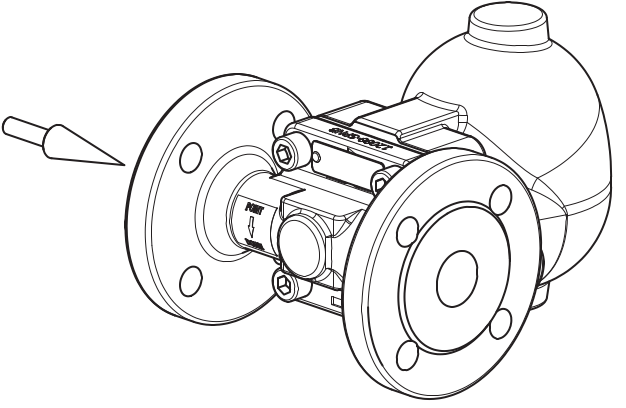

| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |

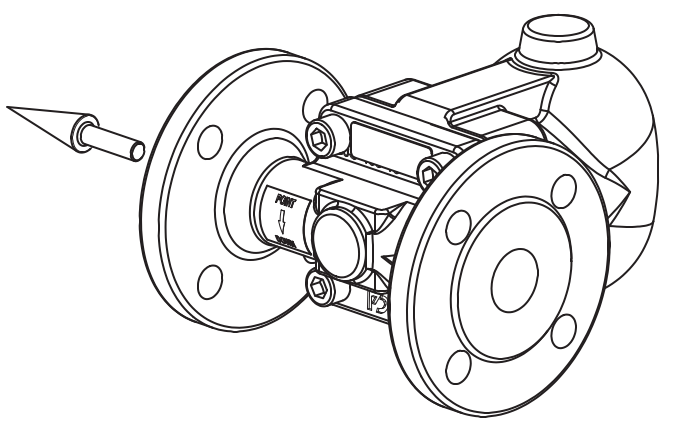

| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |

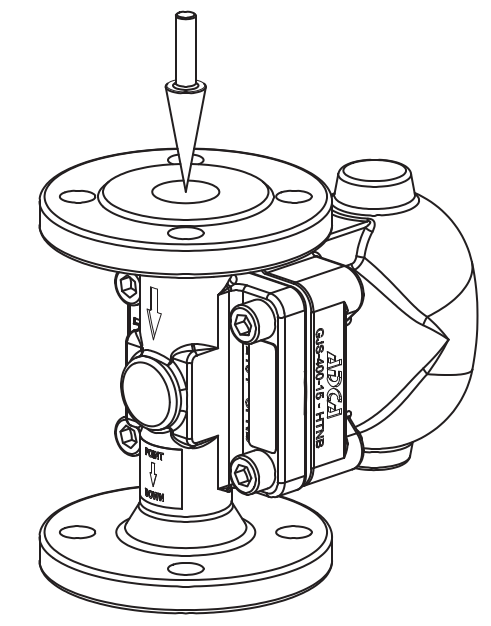

IT – Установка на вертикальном трубопроводе сверху вниз |
![]() |
![]() |
![]() |

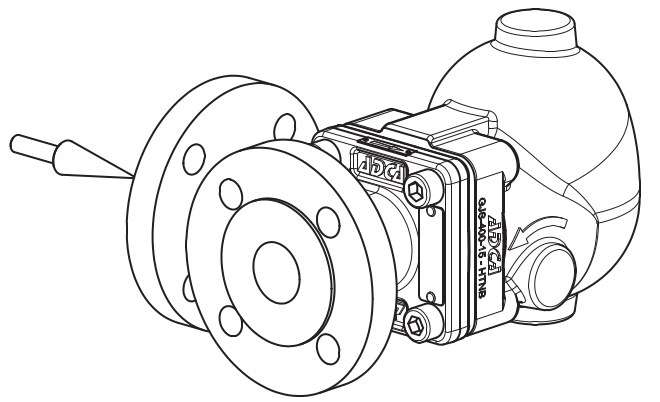

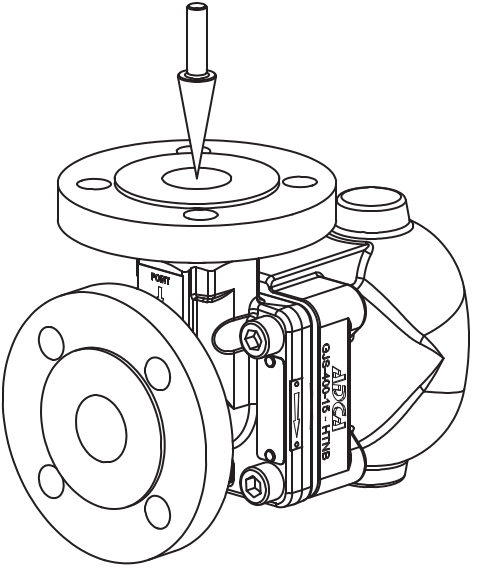

| AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед | AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед | AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед |

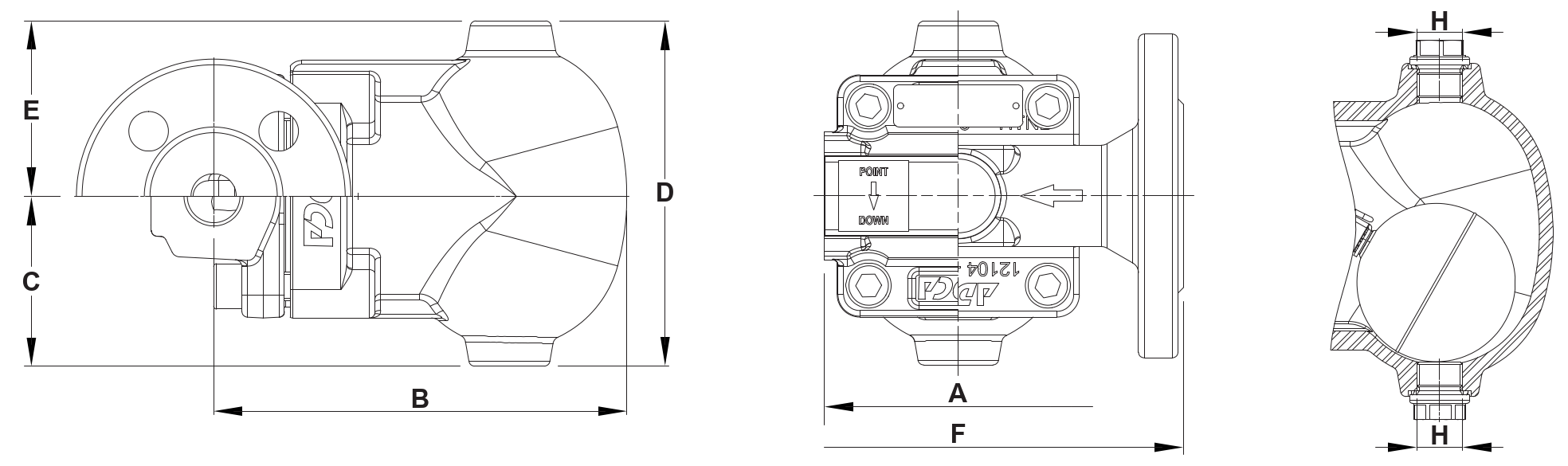

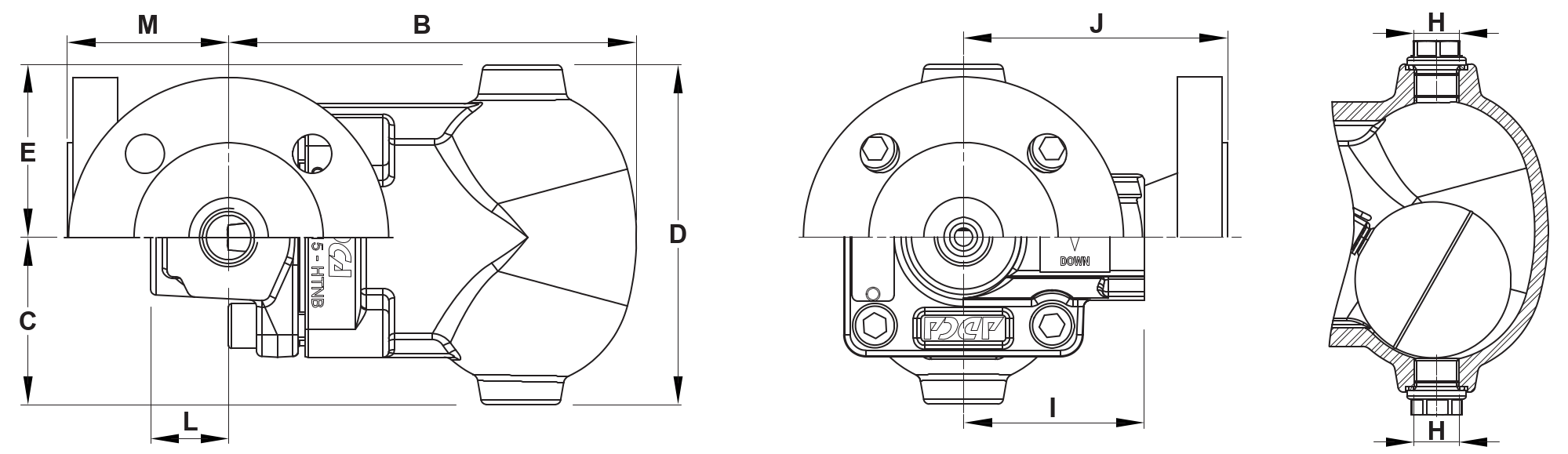

| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | |||||||||||||
![]() |
|||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN16 | Класс 150 | |||||||||||
| Типоразмер, DN | A | B | C | D | E | H * | Масса, кг | F | G | Масса, кг | F | G | Масса, кг |
| 1" – DN 25 | 120 | 212 | 73 | 189 | 116 | 3/8" | 8,9 | 160 | 264 | 12,0 | 160 | 264 | 11,9 |
| УГЛОВАЯ КОНСТРУКЦИЯ | ||||||||||||||
![]() |
||||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN16 | Класс 150 | ||||||||||||
| Типоразмер, DN | B | C | D | E | H * | I | L | Масса, кг | J | M | Масса, кг | J | M | Масса, кг |
| 1" – DN 25 | 212 | 73 | 189 | 116 | 3/8" | 65 | 31 | 8,4 | 95 | 61 | 11,0 | 100 | 66 | 10,5 |
* Стандартно в моделях с фланцамиEN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
УСТАНОВКА ОПЦИЙ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA25.1
