Оборудование для сбора, отвода и возврата конденсата - сепараторы, конденсатоотводчики и конденсатные насосы
/
Конденсатоотводчики для систем сжатого воздуха
/

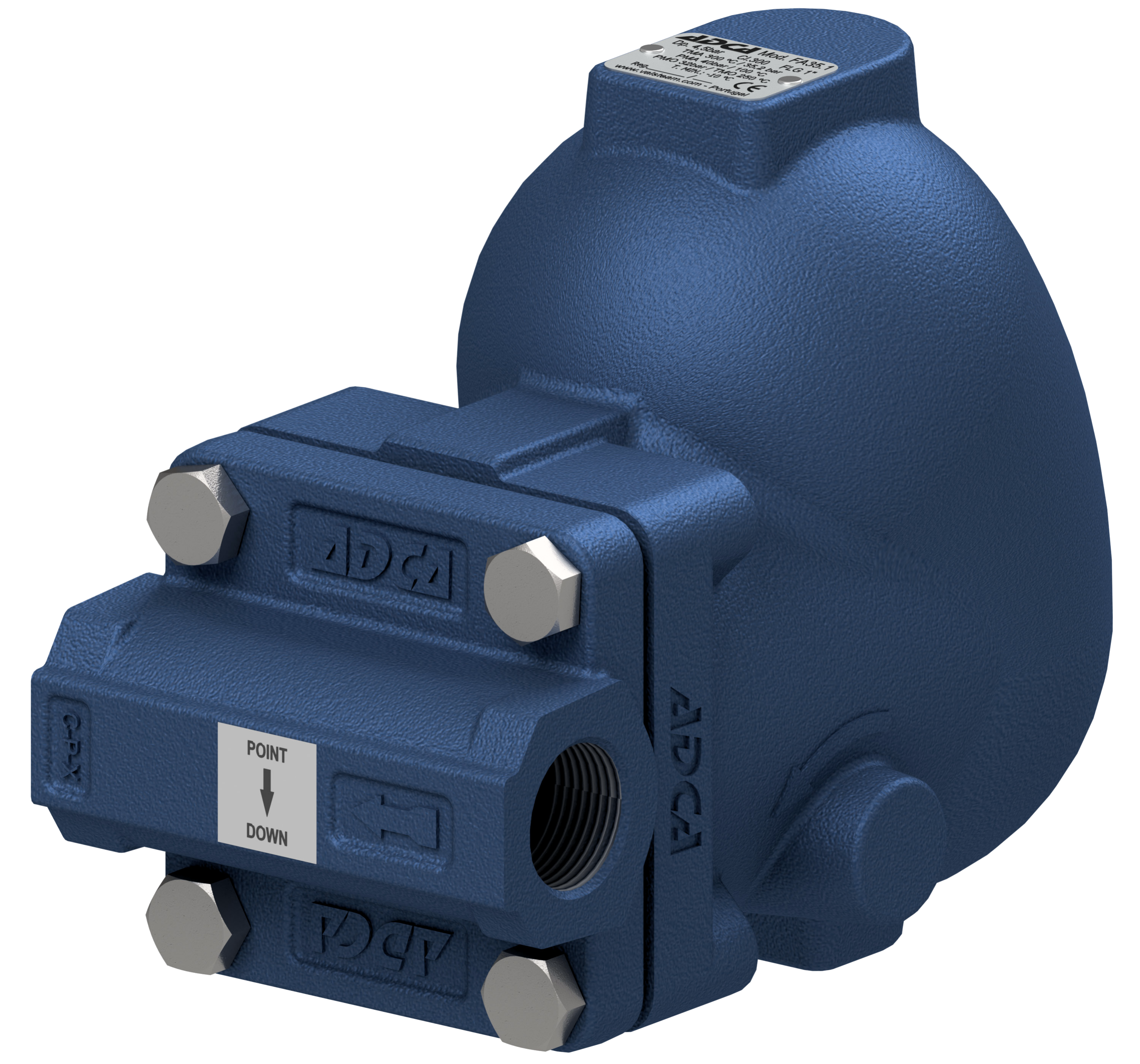

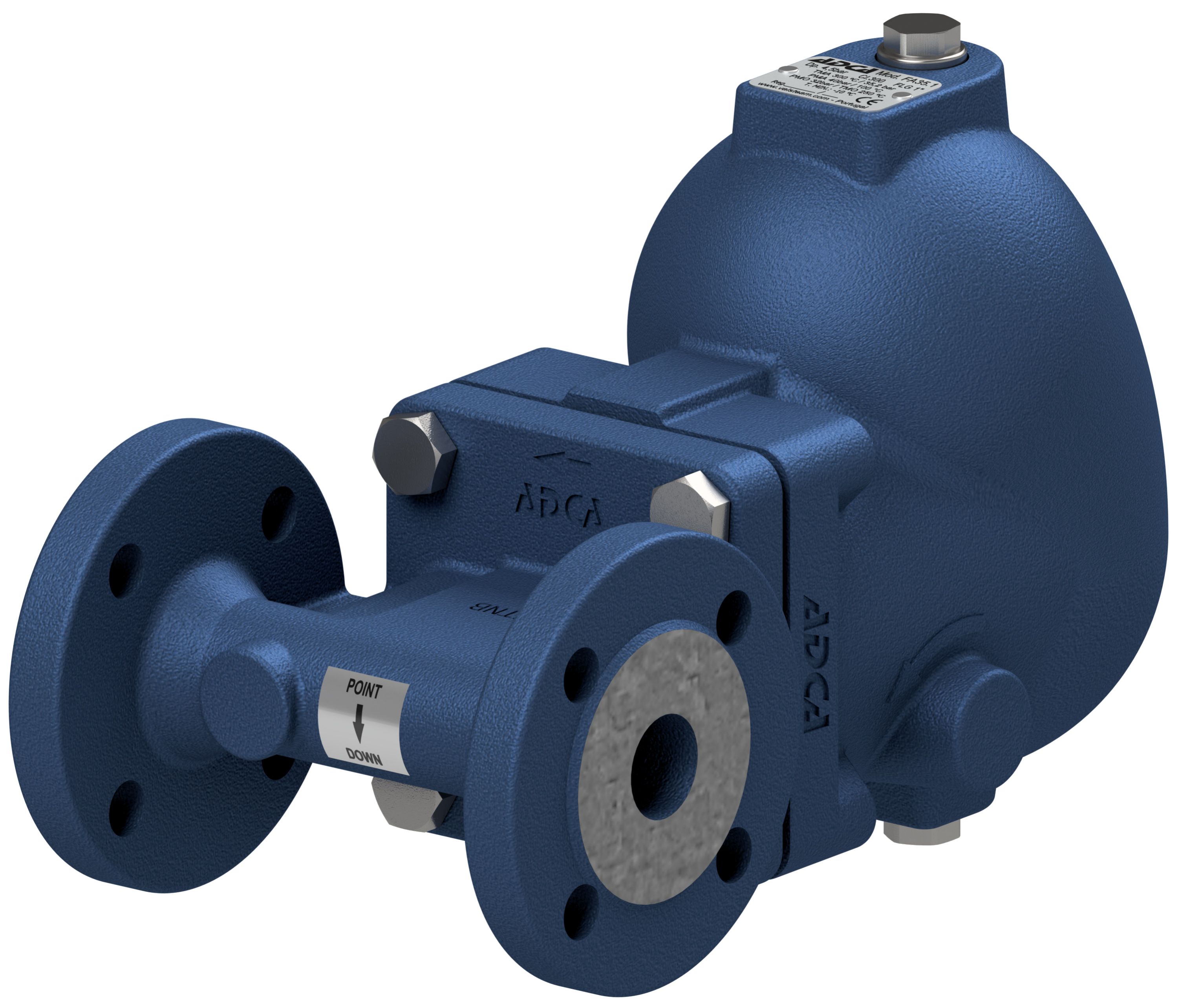

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA35.1, углеродистая сталь, DN25, PN40, dP 0,5...32,0 бар, резьбовой, фланцевый, под сварку

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA35.1, углеродистая сталь, DN25, PN40, dP 0,5...32,0 бар, резьбовой, фланцевый, под сварку

Технические характеристики
Условный диаметр 25 мм
Условное давление 40 бар
Рабочий перепад до 32,0 бар
Отвод по конденсату до 2 823 кг/час
Тип конденсатоотводчика для воздуха и газов
Тип присоединения* резьба, фланец, сварка

* - прямое и угловое исполнение

Применение

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA35.1 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA35.1 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. Прямое и угловое исполнение.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA35.1, углеродистая сталь, DN25, PN40, dP 0,5...32,0 бар, резьбовой, фланцевый, под сварку, Тмакс +250°С,  прямое и угловое исполнение



ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1


Конденсатоотводчики поплавковые ADCA FA35.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1

  • Высокая пропускная способность
  • Неподвержены влиянию резких изменений нагрузок и перепадов давления
  • Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
  • Большой выбор различных дополнительных функциональных опций



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1

Типоразмер, DN 1"; DN 25 мм
Номинальное давление, PN 40 бар*
Максимальный перепад давления,  ΔP FA35.1–4,5 – ΔP 4,5 бар
FA35.1–10 – ΔP10 бар
FA35.1–14 – ΔP 14 бар
FA35.1 – 21 – ΔP 21 бар
FA35.1 – 32 – ΔP 32 бар
Максимальная рабочая температура 250°С**
Рабочая среда Сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения Углеродистая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NPT
Фланцевое EN 1092–1 PN40
Фланцевое ASME B16.11 Класс 150 или 300
Сварное внахлест (SW) ASME 16.11
Монтаж на трубопроводе Горизонтально или вертикально
Установка под углом вертикально или горизонтально
ОПЦИИ Уплотнение металл-по-металлу
Дополнительные соединения для удаления воздуха и дренажа
BDV – Клапан дренажный ручной
AFZ – Клапан защиты от размораживания автоматический
FLL - Устройство для принудительного открытия (рычаг подъема поплавка)

*Максимально допустимое рабочее давление 32 бар;
Максимально допустимая рабочая температура: FPM/Viton – 200оС; Металл-по-металлу– 250оС; Минимальная плотность жидкости 0,75 кг/дм3;


ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1, кг/ч

Модель Типоразмер, DN Перепад давления, бар
0,5 1 1,5 2 4,5 7 10 12 14 16 21 25 32
FA35.1–4,5 1";
DN 25 мм		 941 1330 1630 1882 2823 - - - - - - - -
FA35.1–10 597 845 1035 1195 1793 2237 2674 - - - - - -
FA35.1–14 455 644 788 910 1366 1704 2036 2231 2409 - - - -
FA35.1-21 242 342 419 484 726 906 1082 1186 1281 1369 1569 - -
FA35.1-32 177 251 308 355 533 665 795 871 941 1006 1152 1257 1423

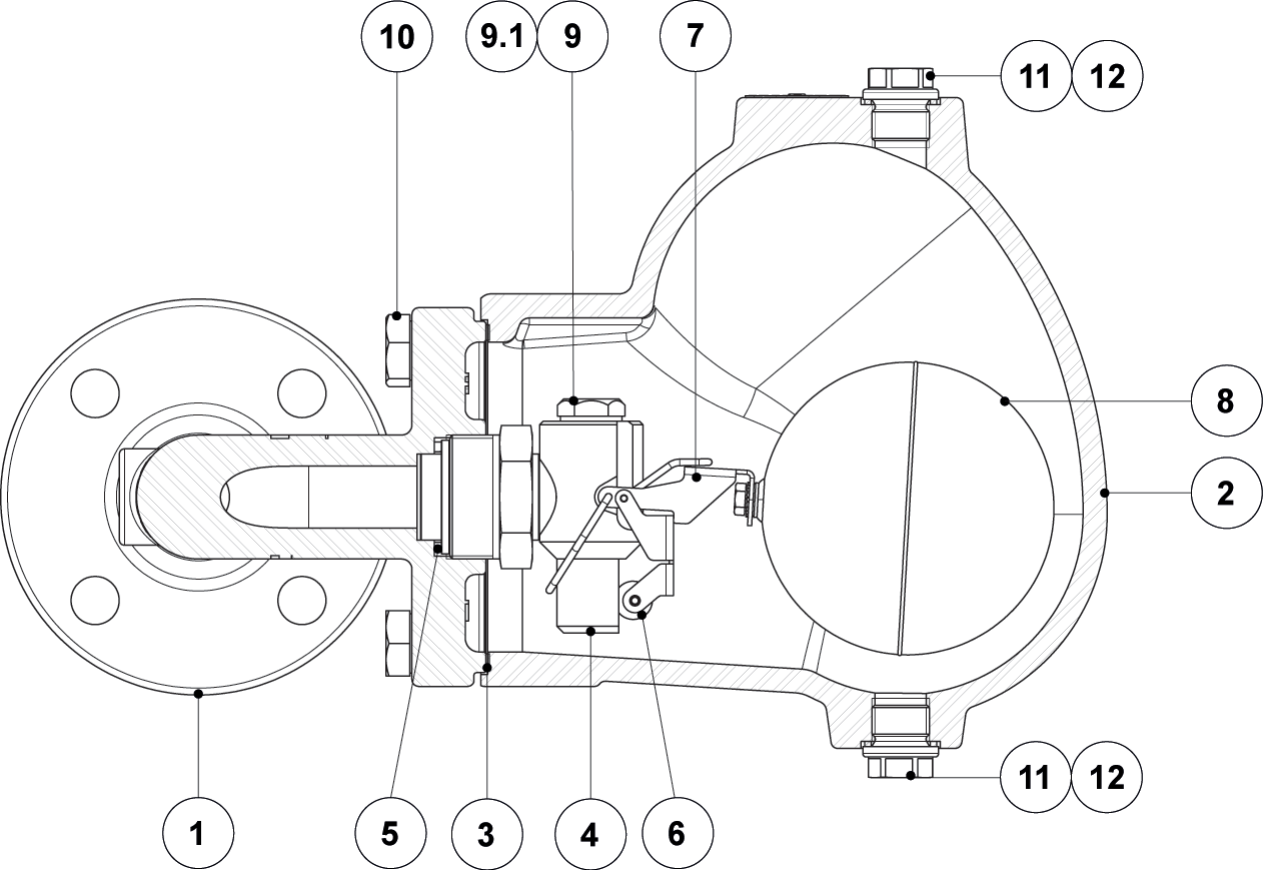

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1

№ НАИМЕНОВАНИЕ МАТЕРИАЛ Схема
1 Корпус (линейная фланцевая конструкция)  A216 WCB / 1.0619
Корпус (линейная резьбовая конструкция) P250GH / 1.0460
Корпус (угловая конструкция)  P250GH / 1.0460
2 Крышка  A216 WCB / 1.0619
3 Уплотнение*   Нержавеющая сталь / Графит
4 Седло*  AISI 303 / 1.4305
5 Уплотнение* Медь
6 Клапан* AISI 316 / 1.4401
7 Рычаг*  AISI 304 / 1.4301
8 Поплавок*  AISI 304 / 1.4301
9 Заглушка  Нержавеющая сталь
10 Болты  Оцинкованная сталь
11  Заглушка  AISI 316L / 1.4404
12 Уплотнение**   Медь;  AISI 304 / 1.4301
31 Клапан для ручного сброса воздуха AISI 420 / 1.4021  AISI 316L / 1.4404
32 Прокладка  Графит
33 Рычаг Пластик
51 Клапан дренажный ручной AISI 303 / 1.4305; AISI 316L / 1.4404
61 Клапан защиты от размораживания автоматический  AISI 303 / 1.4305; AISI 316L / 1.4404

*- доступные к заказу запасные части; ** - непримениемо для NPT



МОНТАЖ НА ТРУБОПРОВОДЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)
IR – Установка на горизонтальном трубопроводе справа налево

IL – Установка на горизонтальном трубопроводе слева направо

 IT – Установка на вертикальном трубопроводе сверху вниз
AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед  AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед AT - Установка на вертикальном трубопроводе под углом, направление
потока сверху фронтально вперед

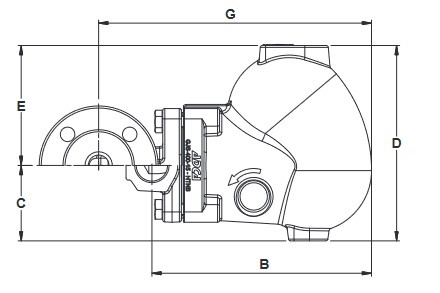

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1, мм

ЛИНЕЙНАЯ КОНСТРУКЦИЯ
Резьбовое / Сварное внахлест (SW) присоединение PN40 Класс 150 Класс 300
Типоразмер, DN A B C D E H * Масса, кг F G Масса, кг F G Масса, кг F G Масса, кг
1" – DN 25 120 212 73 189 116 3/8" 8,9 160 264 12,0 160 264 11,9 160 264 12,6

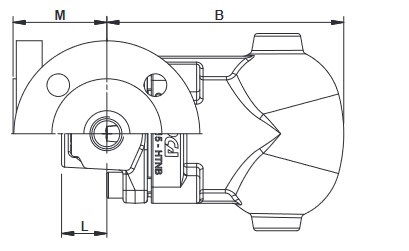

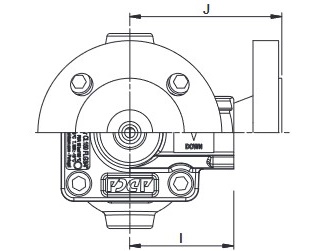

УГЛОВАЯ КОНСТРУКЦИЯ
Резьбовое / Сварное внахлест (SW) присоединение PN40 Класс 150 Класс 300
Типоразмер, DN B C D E H * I L Масса, кг J M Масса, кг J M Масса, кг J M Масса, кг
1" – DN 25 212 73 189 116 3/8" 65 31 8,4 95 61 11,0 100 66 10,5 110 76 11,7

* Стандартно в моделях с фланцами EN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO 228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.

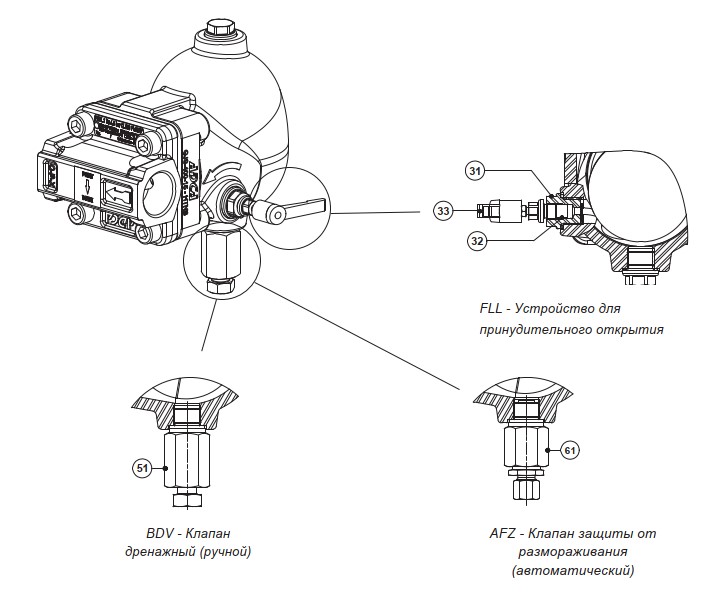

УСТАНОВКА ОПЦИЙ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA35.1
