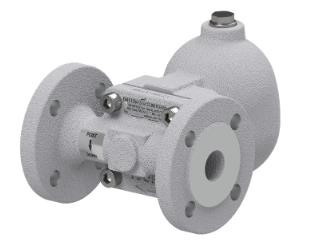

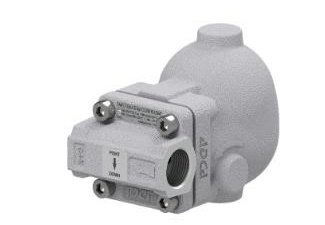

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA41.1, нержавеющая сталь, DN15-25, PN40, dP 0,5...32,0 бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15-25 мм
Условное давление	40 бар
Рабочий перепад	до 32,0 бар
Отвод по конденсату	до 1 366 кг/час
Тип конденсатоотводчика	для воздуха и газов
Тип присоединения*	резьба, фланец, сварка

* - прямое и угловое исполнение

Применение

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA41.1 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA41.1 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. Прямое и угловое исполнение.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик для систем сжатого воздуха и газов ADCA FA41.1, нержавеющая сталь, DN15-25, PN40, dP 0,5...32,0 бар, Тмакс +250°С, резьбовой, фланцевый, под сварку

ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1

Конденсатоотводчики поплавковые ADCA FA41.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1

Высокая пропускная способность
Неподвержен влиянию резких изменений нагрузок и перепадов давления
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
Большой выбор различных дополнительных функциональных опций

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1

Типоразмер, DN	1/2"- 1"; DN 15-25 мм
Номинальное давление, PN	40 бар
Максимальный перепад давления, ΔP	FA41.1–4,5 – ΔP 4,5 бар FA41.1–10 – ΔP 10 бар FA41.1–14 – ΔP 14 бар FA41.1 – 21 – ΔP 21 бар FA41.1 – 32 – ΔP32 бар
Максимальная рабочая температура	250°С
Рабочая среда	Сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11
Монтаж на трубопроводе	Горизонтально или вертикально Установка под углом вертикально или горизонтально

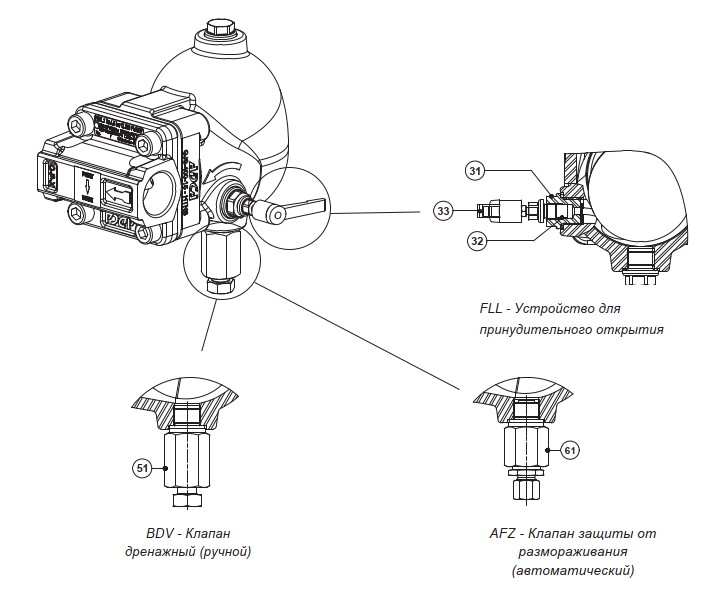

ОПЦИИ	Уплотнение металл-по-металлу Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка)

*Максимально допустимое рабочее давление 32 бар;
Максимально допустимая рабочая температура: FPM/Viton 200^оС; Металл-по-металлу250^оС;
Минимальная плотность жидкости 0,75 кг/дм³;

ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1, кг/ч

Модель	Типоразмер	Перепад давления, бар
Модель	Типоразмер	0,5	1	1,5	2	4,5	7	10	12	14	16	21	25	32
FA41.1–4,5	1/2" -1"; DN 15-25 мм	455	644	788	910	1366	-	-	-	-	-	-	-	-
FA41.1–10	1/2" -1"; DN 15-25 мм	285	403	494	570	856	1068	1276	-	-	-	-	-	-
FA41.1–14	1/2" -1"; DN 15-25 мм	215	304	372	430	645	805	962	1054	1139	-	-	-	-
FA41.1-21	1/2" -1"; DN 15-25 мм	154	219	268	309	464	579	693	759	820	876	1004	-	-
FA41.1-32	1/2" -1"; DN 15-25 мм	71	100	123	142	214	267	319	349	377	403	462	504	570

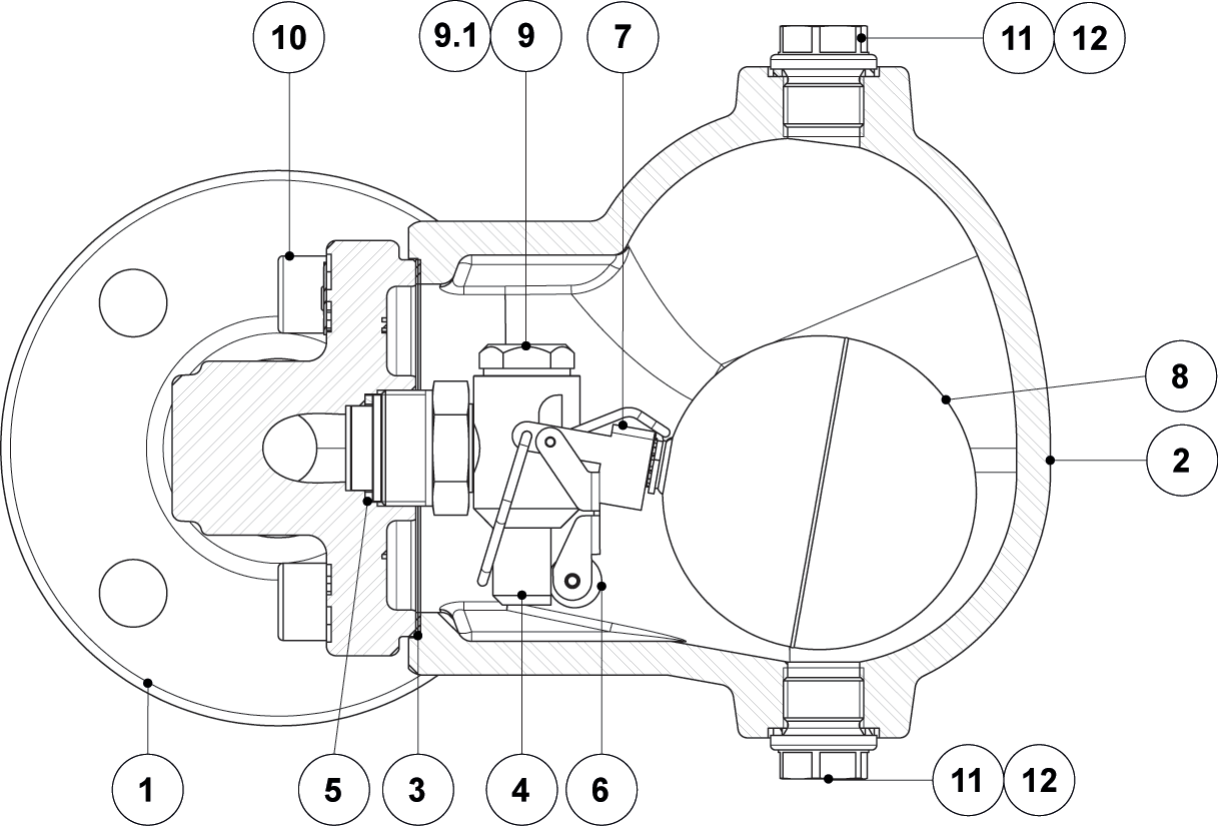

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	Схема
1	Корпус (линейная фланцевая конструкция)	A351 CF8M / 1.4408
	Корпус (линейная резьбовая конструкция)	AISI 316L / 1.4404
	Корпус (угловая конструкция)	AISI 316L / 1.4404
2	Крышка	A351 CF8M / 1.4408
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	AISI 303 / 1.4305
5	Уплотнение*	Медь
6	Клапан*	AISI 316 / 1.4401
7	Рычаг*	AISI 304 / 1.4301
8	Поплавок*	AISI 304 / 1.4301
9	Заглушка	Нержавеющая сталь
10	Болты	Нерж.сталь А2-70
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение**	Медь; AISI 304 / 1.4301
32	Прокладка	Графит
31	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
33	Рукоятка	Пластик
51	Клапан дренажный ручной	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от размораживания автоматический	AISI 303 / 1.4305; AISI 316L / 1.4404

*- доступные к заказу запасные части

МОНТАЖ НА ТРУБОПРОВОДЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)

IR – Установка на горизонтальном трубопроводе справа налево	IL – Установка на горизонтальном трубопроводе слева направо	IT – Установка на вертикальном трубопроводе сверху вниз

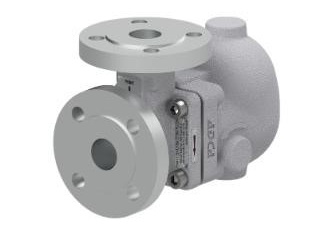

AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед	AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед	AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA41.1, мм

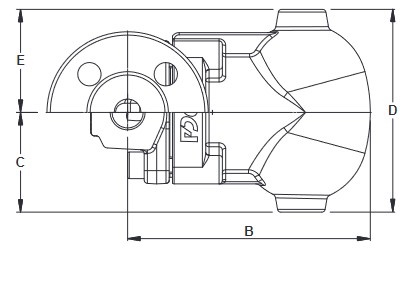

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Резьбовое / Сварное внахлест (SW) присоединение									PN40		Класс 150		Класс 300
Типоразмер, DN	A	B	C	D	E	H *	Масса, кг	F	Масса, кг	F	Масса, кг	F	Масса, кг
1/2" – DN 15	95	160	60	139	79	3/8"	4,9	150	6,2	150	5,8	150	6,1
3/4" – DN 20	95	160	60	139	79	3/8"	4,8	150	6,7	150	6,1	150	7,2
1" – DN 25	95	160	60	139	79	3/8"	4,7	160	7,4	160	7,2	160	7,9

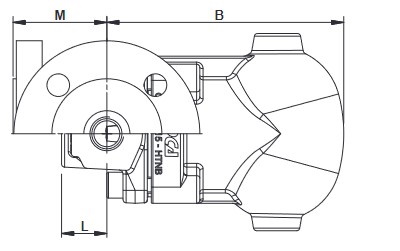

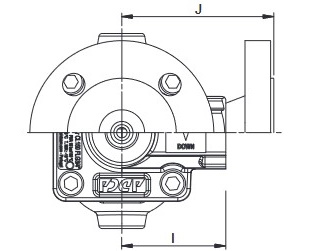

УГЛОВАЯ КОНСТРУКЦИЯ

Резьбовое / Сварное внахлест (SW) присоединение									PN40			Класс 150			Класс 300
Типоразмер, DN	B	C	D	E	H *	I	L	Масса, кг	J	M	Масса, кг	J	M	Масса, кг	J	M	Масса, кг
1/2" – DN 15	160	60	139	79	3/8"	65	28	4,9	95	58	6,5	95	58	6,0	95	58	6,5
3/4" – DN 20	160	60	139	79	3/8"	65	28	4,9	95	58	7,0	95	58	6,4	95	58	7,5
1" – DN 25	160	60	139	79	3/8"	65	28	4,9	95	58	7,5	95	58	6,9	95	58	8,0

*Стандартно в моделях с фланцами EN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO 228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
