| Условный диаметр | 25 мм |
| Условное давление | 40 бар |
| Рабочий перепад | до 32,0 бар |
| Отвод по конденсату | до 2 823 кг/час |
| Тип конденсатоотводчика | для воздуха и газов |
| Тип присоединения* | резьба, фланец, сварка |
* - прямое и угловое исполнение

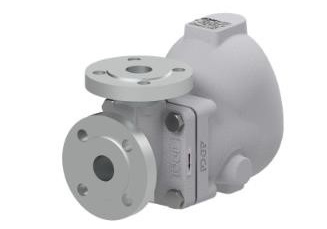

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA45.1 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA45.1 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. Прямое и угловое исполнение
Конденсатоотводчики поплавковые ADCA FA45.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA45.1



| Типоразмер, DN | 1"; DN 25 мм |
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ΔP | FA45.1–4,5 – ΔP 4,5 бар FA45.1–10 – ΔP 10 бар FA45.1–14 – ΔP 14 бар FA45.1 – 21 – ΔP 21 бар FA45.1 – 32 – ΔP 32 бар |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Нержавеющая сталь |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.11 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтально или вертикально Установка под углом вертикально или горизонтально |

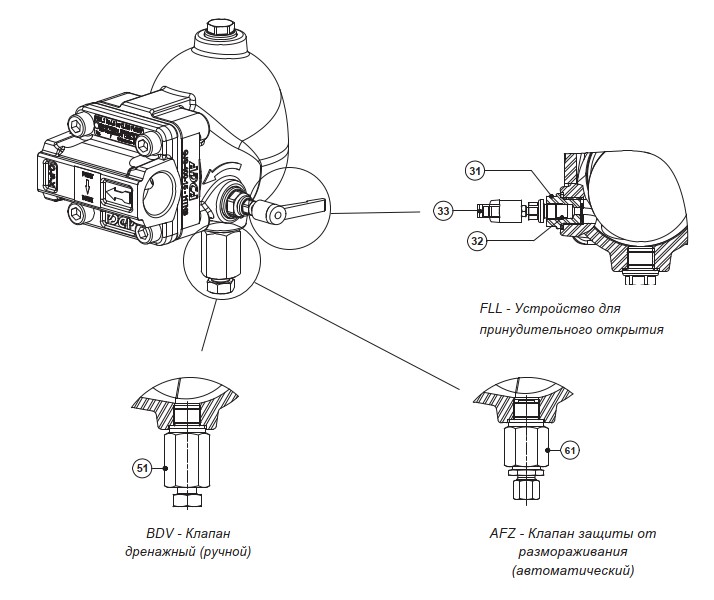

| ОПЦИИ | Уплотнение металл-по-металлу Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) |
| Модель | Типоразмер | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FA45.1–4,5 | 1"; DN 25 мм | 941 | 1330 | 1630 | 1882 | 2823 | - | - | - | - | - | - | - | - |
| FA45.1–10 | 1"; DN 25 мм | 597 | 845 | 1035 | 1195 | 1793 | 2237 | 2674 | - | - | - | - | - | - |
| FA45.1–14 | 1"; DN 25 мм | 455 | 644 | 788 | 910 | 1366 | 1704 | 2036 | 2231 | 2409 | - | - | - | - |
| FA45.1-21 | 1"; DN 25 мм | 242 | 342 | 419 | 484 | 726 | 906 | 1366 | 1704 | 2036 | 2231 | 2409 | - | - |
| FA45.1-32 | 1"; DN 25 мм | 177 | 251 | 308 | 355 | 533 | 665 | 795 | 871 | 941 | 1006 | 1152 | 1257 | 1423 |
| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | A351 CF8M / 1.4408 | ![]() |
| Корпус (линейная резьбовая конструкция) | AISI 316L / 1.4404 | ||
| Корпус (угловая конструкция) | AISI 316L / 1.4404 | ||
| 2 | Крышка | A351 CF8M / 1.4408 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Заглушка | Нержавеющая сталь | |
| 10 | Болты | Нерж.сталь А2-70 | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 31 | Клапан для ручного сброса воздуха | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 32 | Прокладка | Графит | |
| 33 | Рычаг | Пластик | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 |
*- доступные к заказу запасные части; ** - непримениемо для NPT
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |
![]() |
![]() |
![]() |
| AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед | AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед | AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед |
| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | ||||||||||||||||
![]() ![]() ![]() |
||||||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN40 | Класс 150 | Класс 300 | |||||||||||||
| Типоразмер, DN | A | B | C | D | E | H * | Масса, кг | F | G | Масса, кг | F | G | Масса, кг | F | G | Масса, кг |
| 1" – DN 25 | 120 | 212 | 73 | 189 | 116 | 3/8" | 8,9 | 160 | 264 | 12,0 | 160 | 264 | 11,9 | 160 | 264 | 12,6 |
| УГЛОВАЯ КОНСТРУКЦИЯ | |||||||||||||||||
![]() ![]() ![]() |
|||||||||||||||||
| Резьбовое / Сварное внахлест (SW) присоединение | PN40 | Класс 150 | Класс 300 | ||||||||||||||
| Типоразмер, DN | B | C | D | E | H * | I | L | Масса, кг | J | M | Масса, кг | J | M | Масса, кг | J | M | Масса, кг |
| 1" – DN 25 | 212 | 73 | 189 | 116 | 3/8" | 65 | 31 | 8,4 | 95 | 61 | 11,0 | 100 | 66 | 10,5 | 110 | 76 | 11,7 |
* Стандартно в моделях с фланцами EN или внутренней резьбой ISO 7 Rp эти соединения имеют внутреннюю резьбу ISO 228. В версиях с фланцами ASME, внутренней резьбой NPT или сварным внахлест присоединением (SW) эти соединения имеют внутреннюю резьбу NPT.
