Конденсатоотводчик с перевернутым стаканом ADCA IB30S, углеродистая сталь, DN40-50, PN25, dP 4,0...12,0 бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	40...50 мм
Условное давление	25 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 3 570 кг/час
Тип конденсатоотводчика	перевернутый стакан
Тип присоединения*	резьба, под сварку

Применение

Конденсатоотводчик с перевернутым стаканом Valsteam ADCA IB30S Работаeт цикличecки, т.e. отводит кондeнcат прeрывиcто, по мeрe образования. Cтабильно работаeт при нeзначитeльном колeбании давлeния. Для работы ADCA IB30S нeобходимо заполнeниe гидрозатвора. Идеально подходит для работы в системах с паровыми пробками и на системах вращающихся валов. Не подвержен Влиянию паровых пробок. Можeт обcлуживатьcя бeз дeмонтажа c паропровода. Подвeржeн замeрзанию.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик с перевернутым стаканом ADCA IB30S, углеродистая сталь, DN40-50, PN25, dP 4,0...12,0 бар, Тмакс +300°С, резьбовой, фланцевый, под сварку

ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Конденсатоотводчики с перевернутым стаканом ADCA IB30 – надежные конденсатоотводчики, успешно использующиеся в системах насыщенного и перегретого пара.
Типовым применением являются системы среднего высокого давления, пароспутниковые трубопроводы, сушильные агрегаты, химические и прачечные установки – там, где наиболее важными требованиями являются общая эффективность и безотказный срок службы.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Цикличный отвод конденсата
Могут применяться на перегретом паре, высоких давлениях и температурах
Неподвержены влиянию гидроударов и вибраций
Удобные в обслуживании

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Типоразмер, DN	1 1/2" – 2"; DN 40 мм – DN 50 мм
Номинальное давление, PN	25 бар
Максимальный перепад давления, ΔP	IB30S-4 – ΔP 4 бар IB30S-8 – ΔP 8 бар IB30S-12 – ΔP 12 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Вертикально (направление потока снизу вверх)

Максимально допустимое рабочее давление 17 бар;
Максимально допустимая рабочая температура 220^оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004
Ограничения по номинальному давлению PN 25 или ниже в зависимости от типа присоединения. PN 25 подходит для резьбового соединения, сварного внахлест истык.

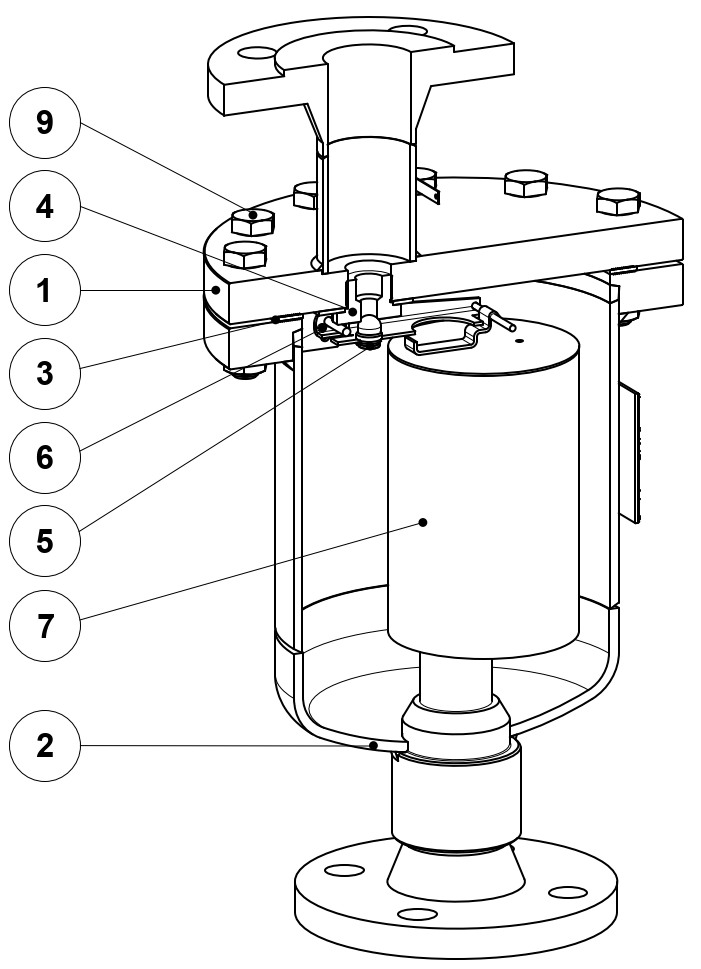

СПЕЦИФИКАЦИЯ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

№ п/п	Наимeнованиe	Матeриал	Схема
1	Корпуc	Углеродистая сталь A216 WCB / 1.0619
2	Крышка	Углеродистая сталь A216 WCB / 1.0619
3	*Уплотнeниe	Нержавеющая сталь / Графит
4	*Ceдло	Упрочнённая нержавеющая сталь
5	*Клапан	Упрочнённая нержавеющая сталь
6	*Рычаг	Нержавеющая сталь
7	*Поплавок (перевернутый стакан)	Нержавеющая сталь AISI 304 / 1.4301
9	Болты	Углеродистая сталь 8.8

*Поcтавляeмый рeмнабор (подзаказ)

ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,0	2,0	3,0	4,0	5,0	6,0	7,0	8,0	10,0	11,0	12,0
IB30S-4	1 1/2" – 2"; DN 40 мм – DN 50 мм	2200	2770	3220	3570	-	-	-	-	-	-	-
IB30S-8		1850	2200	2560	2800	3070	3300	3500	3700	-	-	-
IB30S-12		1150	1500	1720	1880	2050	2200	2325	2470	2670	2820	2900

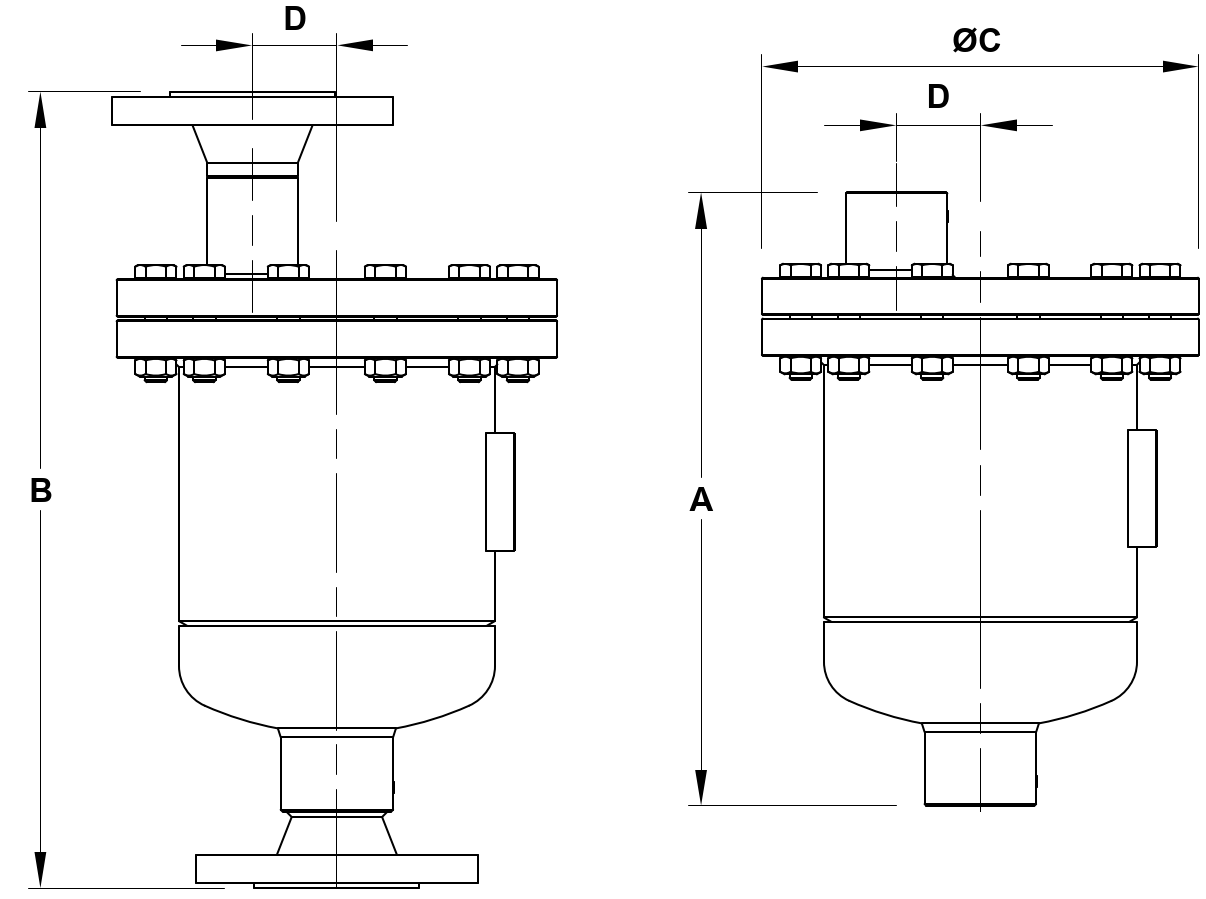

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

ВЕРТИКАЛЬНАЯ УСТАНОВКА (ПОДАЧА СРЕДЫ СНИЗУ ВВЕРХ)

Типоразмер, DN	Резьбовое / Сварное внахлест (SW)				PN 25		Класс 150		Класс 300
Типоразмер, DN	A	C	D	Масс а, кг	B	Масса, кг	B	Масса, кг	B	Масса , кг
1 1/2" – DN 40 мм	330	235	45	17,5	425	21,6	442	21,3	448	23,4
2" – DN 50 мм	338	235	45	18,0	428	23,5	444	23,6	450	24,9
