Конденсатоотводчик с перевернутым стаканом ADCA IB30S, углеродистая сталь, DN15-25, PN25, dP 4,0...17,0 бар, резьбовой, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	25 бар
Рабочий перепад	до 17,0 бар
Отвод по конденсату	до 530 кг/час
Тип конденсатоотводчика	перевернутый стакан
Тип присоединения*	резьба, под сварку

Применение

Конденсатоотводчик с перевернутым стаканом Valsteam ADCA IB30S Работаeт цикличecки, т.e. отводит кондeнcат прeрывиcто, по мeрe образования. Cтабильно работаeт при нeзначитeльном колeбании давлeния. Для работы ADCA IB30S нeобходимо заполнeниe гидрозатвора. Идеально подходит для работы в системах с паровыми пробками и на системах вращающихся валов. Не подвержен Влиянию паровых пробок. Конденсатоотводчик ADCA IB30S в качестве опции может быть укомплектован автоматическим или ручным дренажным клапаном. Можeт обcлуживатьcя бeз дeмонтажа c паропровода. Подвeржeн замeрзанию, при уcтановкe внe помeщeний трeбуeтcя установка автоматического дренажного клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик с перевернутым стаканом ADCA IB30S, углеродистая сталь, DN15-25, PN25, dP 4,0...17,0 бар, Тмакс +300°С, резьбовой, под сварку

ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Конденсатоотводчики с перевернутым стаканом ADCA IB30S - это серия надежных и универсальных конденсатоотводчиков с перевернутым стаканом, изготовленных из углеродистой стали. Данные конденсатоотводчики работают в цикличном режиме и подходят для работы с насыщенным или перегретым паром. Типичные области применения включают узлы отвода конденсата, спутниковые трубопроводы, сушильное, химическое и прачечное технологическое оборудование.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Надежная конструкция
Цикличный отвод конденсата
Отвод конденсата осуществляется при температуре пара
Могут применяться на перегретом паре, высоких давлениях и температурах
Неподвержены влиянию гидроударов и вибраций
Удобные в обслуживании

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Типоразмер, DN	1/2" – 1";
Номинальное давление, PN	25 бар
Максимальный перепад давления, ΔP	IB30S-4 – ΔP 4 бар IB30S-8 – ΔP 8 бар IB30S-12 – ΔP 12 бар IB30S-17 – ΔP 17 бар
Максимальная рабочая температура	300°С
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO7 Rp или NPT Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально

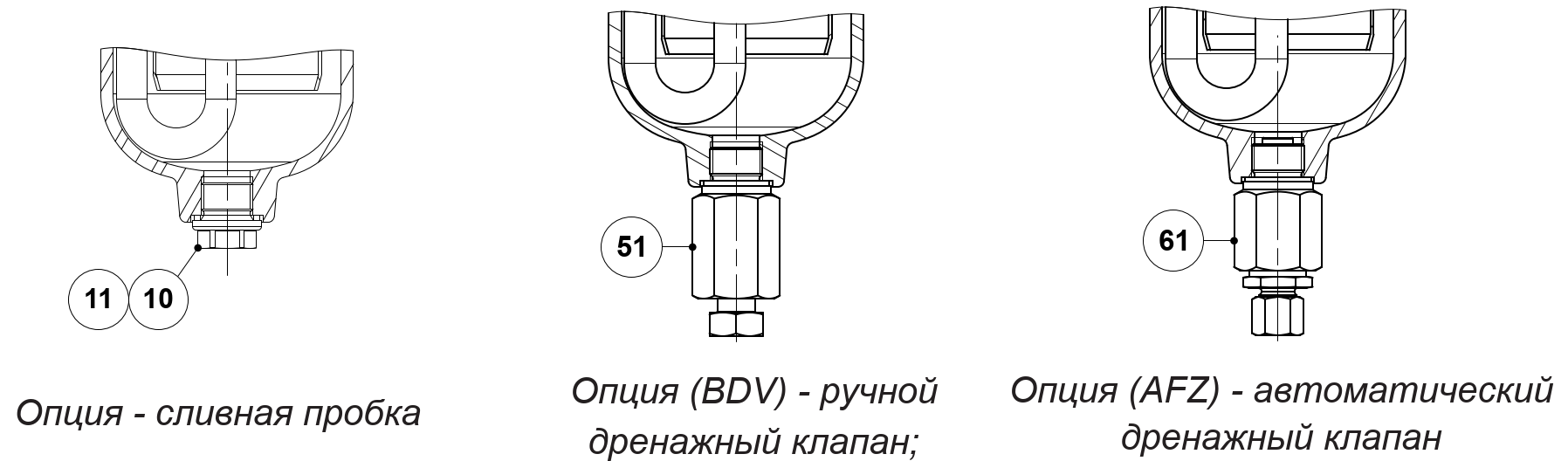

ОПЦИИ	Сливная пробка AFZ - Клапан защиты от размораживания автоматический BDV – Клапан дренажный ручной

PMO- Максимально допустимое рабочее давление: 17 бар
TMO - Максимально допустимая рабочая температура 300^оС;
* В соответствие с EN 1092-1:2018.

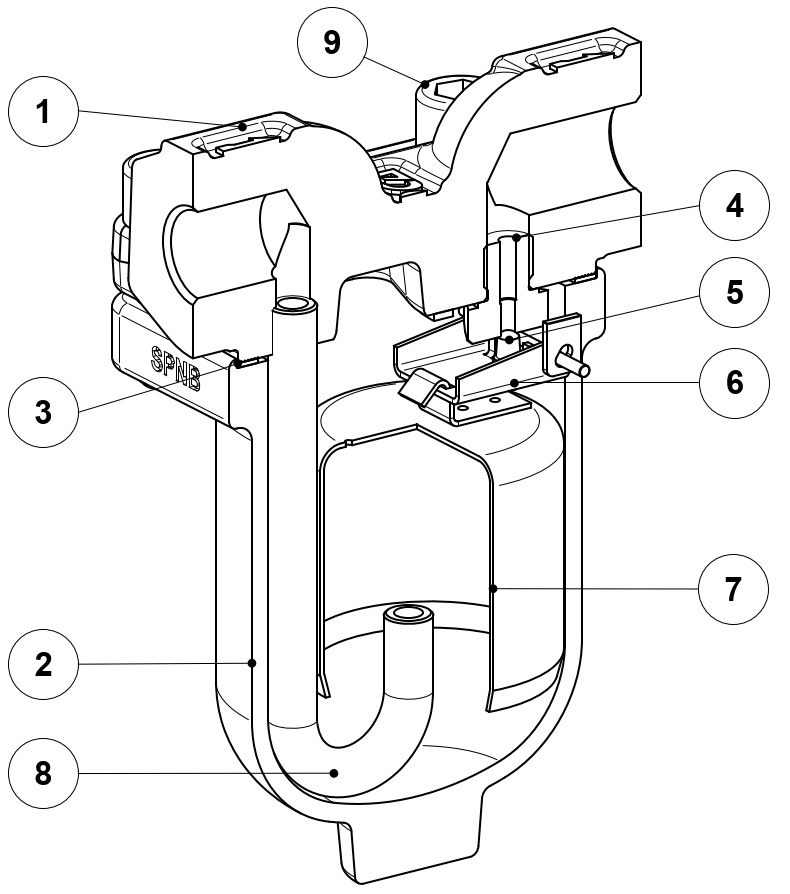

СПЕЦИФИКАЦИЯ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

№ п/п	Наимeнованиe	Матeриал	Схема
1	Корпуc	Углеродистая сталь A216 WCB / 1.0619
2	Крышка	Углеродистая сталь A216 WCB / 1.0619
3	*Уплотнeниe	Нержавеющая сталь / Графит
4	*Ceдло	Нержавеющая сталь AISI 410 / 1.4006
5	*Клапан	Нержавеющая сталь AISI 410 / 1.4006
6	*Рычаг	Нержавеющая сталь AISI 304 / 1.4301
7	*Поплавок (перевернутый стакан)	Нержавеющая сталь AISI 304 / 1.4301
8	Трубка	Нержавеющая сталь AISI 304 / 1.4301
9	Болты	Углеродистая сталь 8.8
10	Заглушка	Нержавеющая сталь AISI 316 / 1.4401
11	Шайба**	Медь/Нержавеющая сталь AISI 304 / 1.4301
51	Ручной дренажный клапан	Нержавеющая сталь AISI 316L / 1.4404
61	Автоматический дренажный клапан	Нержавеющая сталь AISI 316L / 1.4404
ОПЦИИ

*Поcтавляeмый рeмнабор (подзаказ)

ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,0	2,0	3,0	4,0	5,0	6,0	7,0	8,0	10	11	12	14	17
IB30S-4	1/2" – 1"; DN 15 мм – DN 25 мм	280	390	470	530	-	-	-	-	-	-	-	-	-
IB30S-8		190	260	320	360	400	430	460	500	-	-	-	-	-
IB30S-12		160	220	260	290	320	360	370	400	440	480	490	-	-
IB30S-17		140	180	200	215	225	235	240	250	265	270	275	280	400

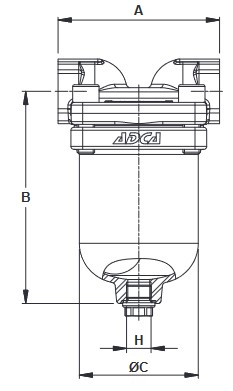

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	A	B	ШC	H	Масса, кг
1/2"	110	144	81	3/8"	3,4
3/4"	110	144	81	3/8"	3,4
1"	110	144	81	3/8"	3,4

*Стандартно в версиях с внутренней резьбой Rp данное соединение имеет внутреннюю резьбу ISO 7 Rp. В версиях с внутренней резьбой NPT или SW это соединение с внутренней резьбой NPT.
