КОНДЕНСАТООТВОДЧИКИ C ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36i

(Нержавеющая сталь, 1/2" – 1"; DN 15 мм – DN 25 мм)

ОПИСАНИЕ

Конденсатоотводчики с перевернутым стаканом ADCA IB36i – надежные конденсатоотводчики,успешно использующиеся в системах насыщенного и перегретого пара.

Типовыми применениями являются системы высокого давления, пароспутниковые трубопроводы,сушильные агрегаты, химические и прачечные установки.

ОСНОВНЫЕ СВОЙСТВАM

  • Цикличный отвод конденсата
  • Могут применяться на перегретом паре, высоких давлениях и температурах
  • Неподвержены влиянию гидроударов и вибраций
  • Удобные в обслуживании

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер, DN 1/2" – 1"; DN 15 мм – DN 25 мм
Номинальное давление, PN 40 бар
Максимальный перепад давления, ?P IB36i-5 – 5 бар
IB36i-10 – 10 бар
IB36i-15 – 15 бар
IB36i-27 – 27 бар
Рабочая среда Насыщенный и перегретый пар
Материал исполнения Нержавеющая сталь
Присоединения Внутреннее резьбовое ISO7 Rp или NPT
Фланцевое EN 1092–1 PN 40
Фланцевое ASME B16.5 Класс 150 или 300
Сварное внахлест (SW) ASME 16.11
Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе Горизонтально
ОПЦИИ AFZ - Клапан защиты от размораживания автоматический BDV – Клапан дренажный ручной

*В соответствии с EN 1759-1:2004;
** Максимально допустимое рабочее давление
Максимально допустимая рабочая температура400оС;
Ограничения по номинальному давлению PN40 или ниже в зависимости от типа присоединения.PN40 подходит для резьбового соединения, сварного внахлест и встык.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч
Модель Типоразмер, DN Перепад давления, бар
1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 15,0 20,0 27,0
IB36i-5 1/2" – 1";
DN 15 мм – DN 25 мм		 290 400 550 610 - - - - - - - - -
IB36i-10 225 300 350 395 420 470 490 520 540 560 - - -
IB36i-15 190 255 295 330 370 390 410 445 465 490 520 - -
IB36i-27 130 180 210 225 265 285 300 315 340 355 415 450 470

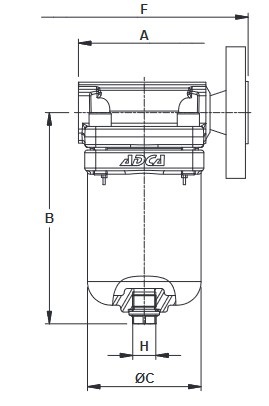

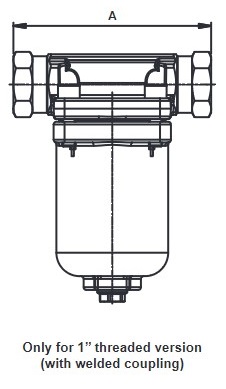

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Типоразмер, DN Резьбовое Сварное внахлест (SW) PN 40 Класс 150 Класс 300
A B C H* Масса,
кг		 A Масса,
кг		 F Масса,
кг		 F Масса,
кг		 F Масса,
кг
1/2" – DN 15 мм 95 153 82 3/8* 3,9 95 3,9 150 5,4 150 4,8 150 5,3
3/4" – DN 20 мм 95 153 82 3/8* 3,8 95 3,8 150 5,9 150 5,2 150 6,2
1" – DN 25 мм 145** 153 82 3/8* 4,0 95 3,8 160 6,3 160 5,7 160 6,8
