Конденсатоотводчик с перевернутым стаканом ADCA IB36, углеродистая и нержавеющая сталь, DN15-25, PN40, dP 5,0...40,0 бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40 бар
Рабочий перепад	до 40,0 бар
Отвод по конденсату	до 610 кг/час
Тип конденсатоотводчика	перевернутый стакан
Тип присоединения*	резьба, под сварку, фланцевый

Применение

Конденсатоотводчик с перевернутым стаканом Valsteam ADCA IB36S Работаeт цикличecки, т.e. отводит кондeнcат прeрывиcто, по мeрe образования. Cтабильно работаeт при нeзначитeльном колeбании давлeния. Для работы ADCA IB36S нeобходимо заполнeниe гидрозатвора. Идеально подходит для работы в системах с паровыми пробками и на системах вращающихся валов. Не подвержен Влиянию паровых пробок. Конденсатоотводчик ADCA IB36S в качестве опции может быть укомплектован автоматическим или ручным дренажным клапаном. Можeт обcлуживатьcя бeз дeмонтажа c паропровода. Подвeржeн замeрзанию, при уcтановкe внe помeщeний трeбуeтcя установка автоматического дренажного клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

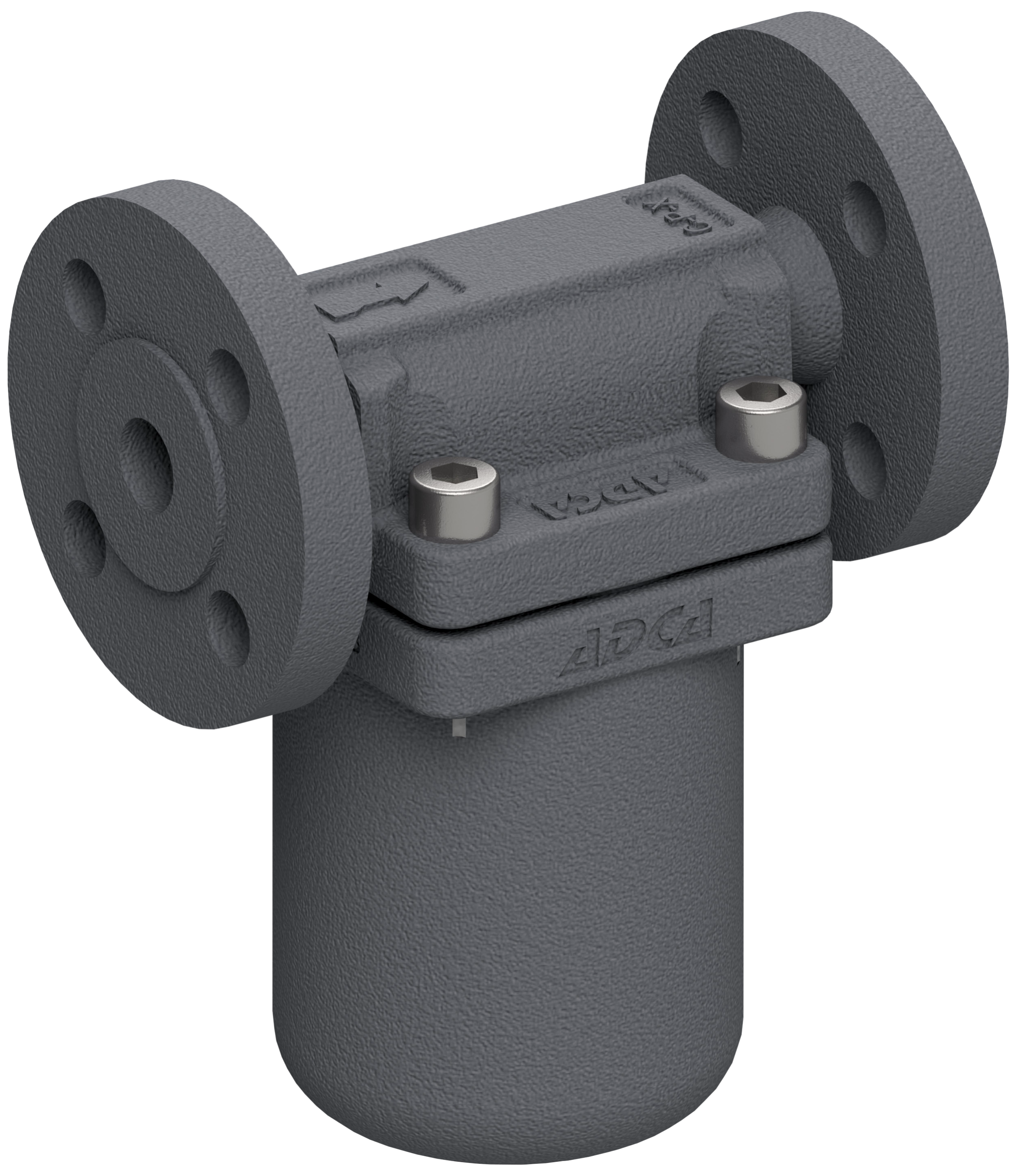

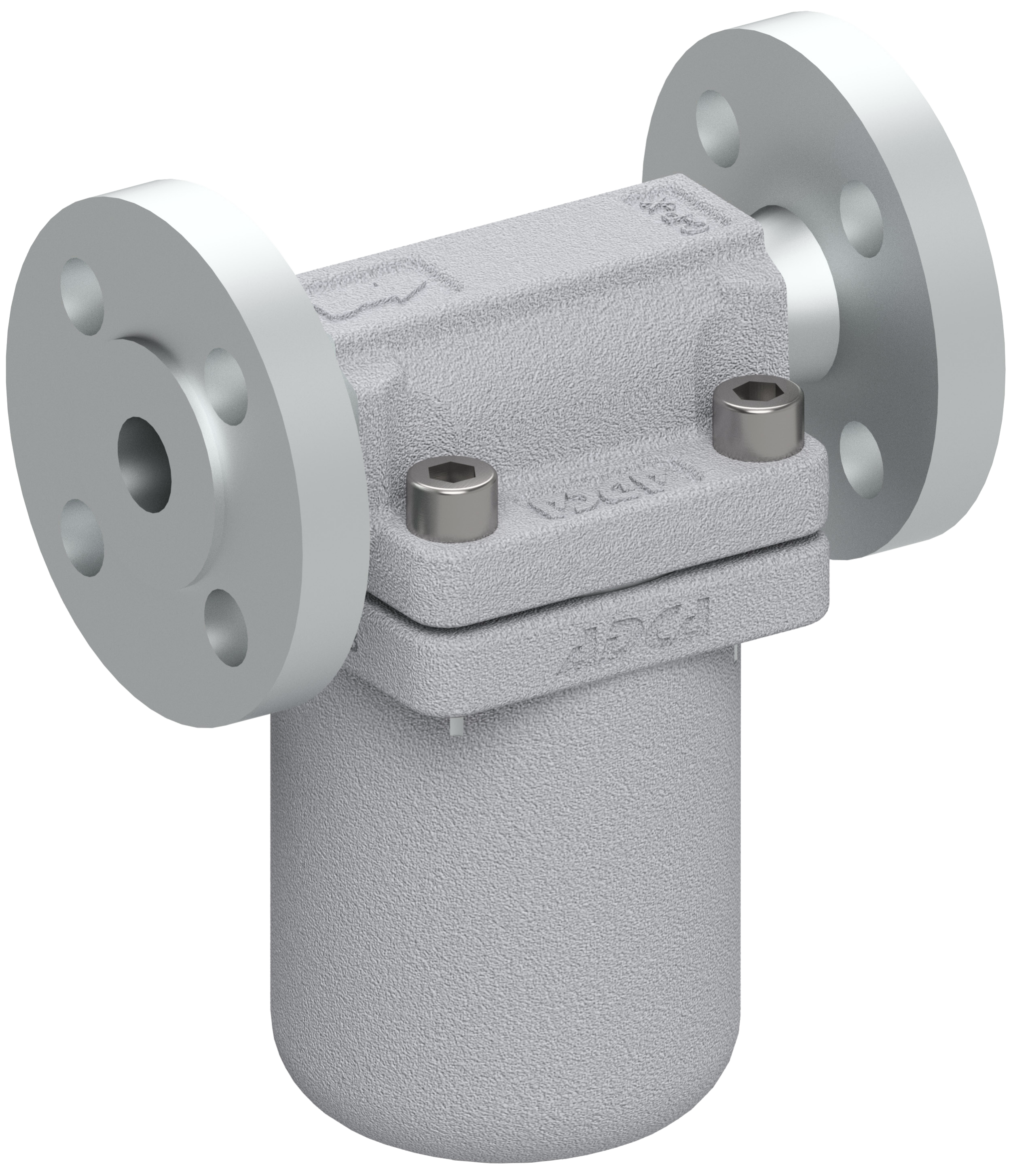

Конденсатоотводчик с перевернутым стаканом ADCA IB36S, углеродистая и нержавеющая сталь, DN15-25, PN40, dP 5,0...40,0 бар, Тмакс +400°С, резьбовой, фланцевый, под сварку

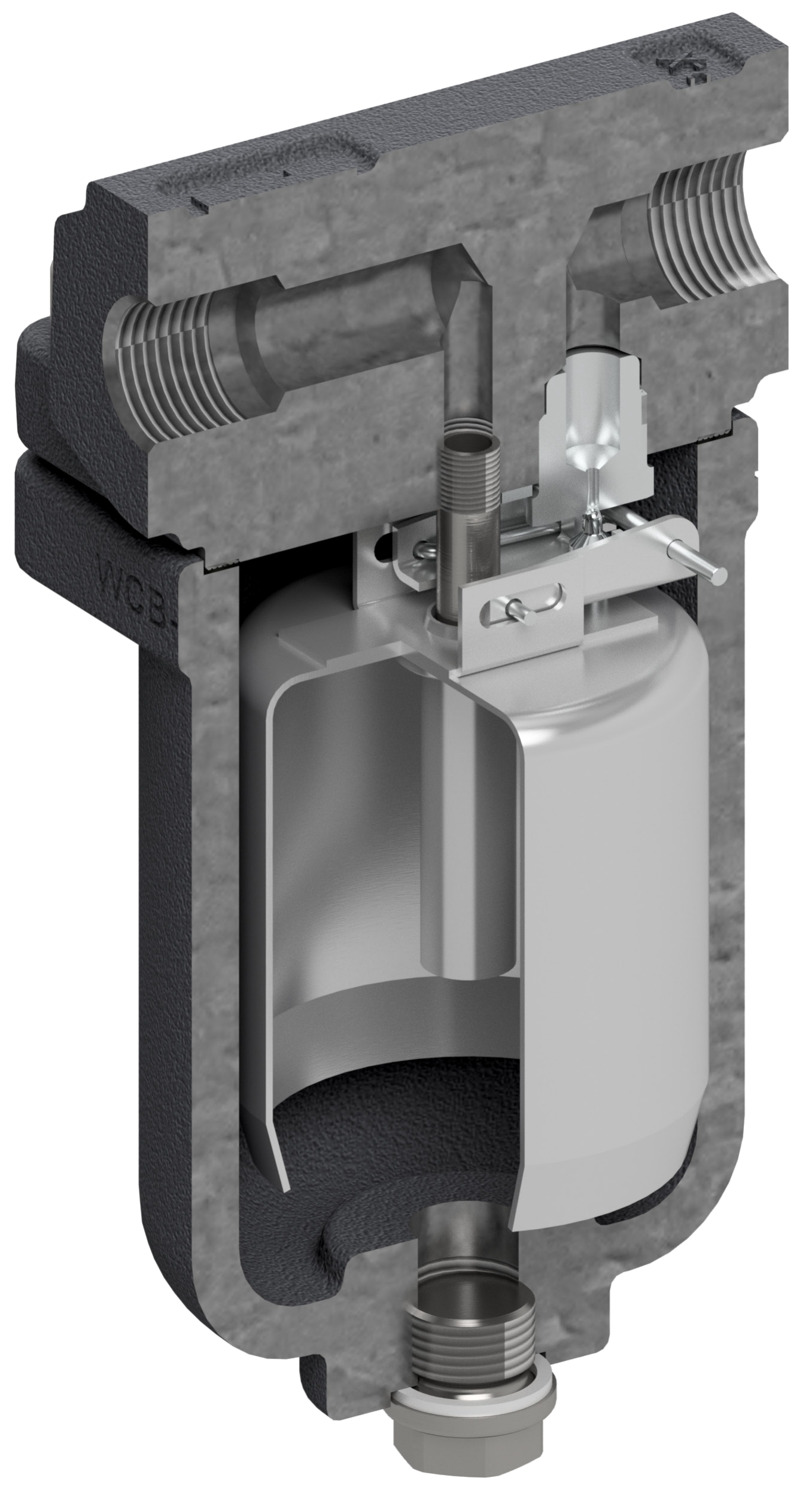

ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36S

Конденсатоотводчики с перевернутым стаканом ADCA IB36 – надежные конденсатоотводчики, успешно использующиеся в системах насыщенного и перегретого пара.

Типовым применением являются системы высокого давления, пароспутниковые трубопроводы,сушильные агрегаты, химические и прачечные установки.

ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36S

Цикличный отвод конденсата
Могут применяться на перегретом паре, высоких давлениях и температурах
Неподвержены влиянию гидроударов и вибраций
Удобные в обслуживании

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36S

Типоразмер, DN	1/2" – 1"; DN 15 мм – DN 25 мм
Номинальное давление, PN	40 бар
Максимальный перепад давления, ΔP	IB36S-5 – ΔP 5 бар IB36S-10 – ΔP 10 бар IB36S-15 – ΔP15 бар IB36S-30 – ΔP 30 бар IB36S-40 – ΔP40 бар
Максимальная рабочая температура	400°С
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO7 Rp или NPT Фланцевое EN 1092–1 PN 40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Сливная пробка AFZ - Клапан защиты от размораживания автоматический BDV – Клапан дренажный ручной

Максимально допустимая рабочая температура 400^оС;
Ограниченияпо номинальному давлению Класс 300 или ниже в зависимости от типа присоединения. Класс 300 подходит для резьбового соединения, сварного в нахлест и встык.

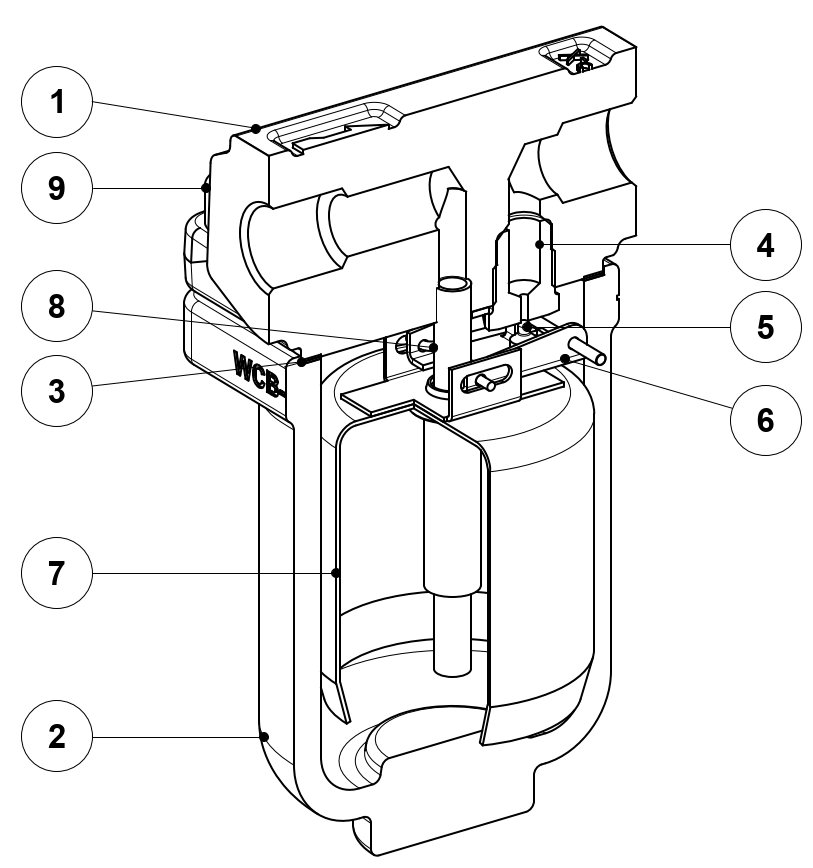

СПЕЦИФИКАЦИЯ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB30S

№ п/п	Наимeнованиe	Матeриал		Схема
1	Корпуc	Углеродистая сталь A216 WCB / 1.0619	Нержавеющая сталь AISI 316L / 1.4404
2	Крышка	Углеродистая сталь A216 WCB / 1.0619	Нержавеющая сталь A 351 / 1.4408
3	*Уплотнeниe	Нержавеющая сталь / Графит	Нержавеющая сталь / Графит
4	*Ceдло	Закалённая нержавеющая сталь	Закалённая нержавеющая сталь
5	*Клапан	Закалённая нержавеющая сталь	Закалённая нержавеющая сталь
6	*Рычаг	Нержавеющая сталь AISI 304 / 1.4301	Нержавеющая сталь AISI 304 / 1.4301
7	*Поплавок (перевернутый стакан)	Нержавеющая сталь AISI 304 / 1.4301	Нержавеющая сталь AISI 304 / 1.4301
8	Трубка	Нержавеющая сталь AISI 304 / 1.4301	Нержавеющая сталь AISI 304 / 1.4301
9	Болты	Углеродистая сталь 8.8	Нержавеющая сталь A2-70
10	Заглушка	Нержавеющая сталь AISI 316 / 1.4401	Нержавеющая сталь AISI 316 / 1.4401
11	Шайба**	Медь/Нержавеющая сталь AISI 304 / 1.4301	Медь/Нержавеющая сталь AISI 304 / 1.4301
51	Ручной дренажный клапан	Нержавеющая сталь AISI 316L / 1.4404	Нержавеющая сталь AISI 316L / 1.4404
61	Автоматический дренажный клапан	Нержавеющая сталь AISI 316L / 1.4404	Нержавеющая сталь AISI 316L / 1.4404
ОПЦИИ

ПРОПУСКНАЯ СПОСОБНОСТЬ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36S

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	1,0	2,0	3,0	4,0	5,0	6,0	7,0	8,0	9,0	10,0	15,0	20,0	30,0	40,0
IB36S-5	1/2" – 1"; DN 15 мм – DN 25 мм	290	400	495	550	610	-	-	-	-	-	-	-	-	-
IB36S-10		225	300	350	395	420	470	490	520	540	560	-	-	-	-
IB36S-15		190	255	295	330	370	390	410	445	465	490	520	-	-	-
IB36S-30		130	180	210	225	265	285	300	315	340	355	415	450	480	-
IB36S-40		90	120	135	155	165	185	205	220	230	245	290	320	370	400

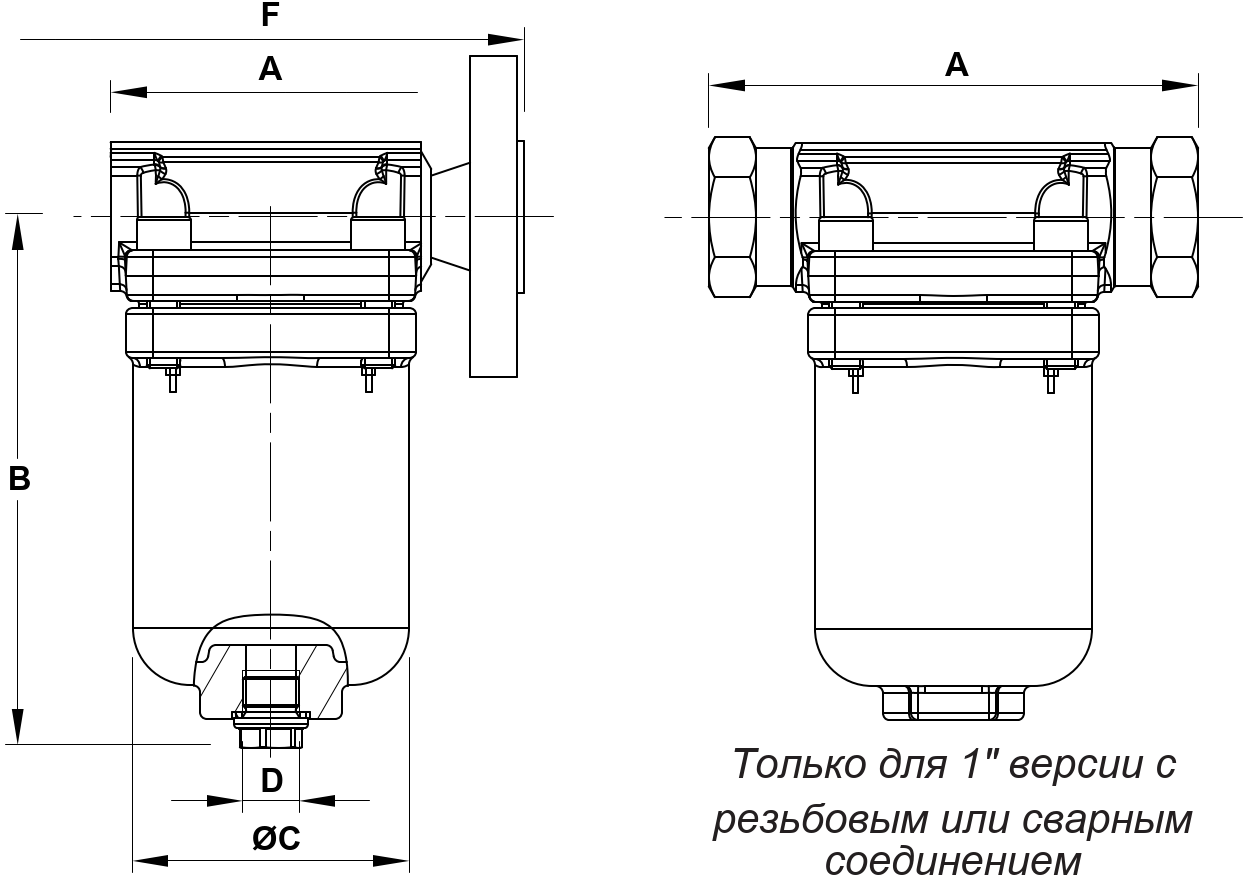

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТООТВОДЧИКА С ПЕРЕВЕРНУТЫМ СТАКАНОМ ADCA IB36S

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое					Сварное внахлест (SW)		PN 40		Класс 150		Класс 300
Типоразмер, DN	A	B	C	H*	Масса, кг	A	Масса, кг	F	Масса, кг	F	Масса, кг	F	Масса, кг
1/2" – DN 15 мм	95	153	82	3/8*	3,9	95	3,9	150	5,4	150	4,8	150	5,3
3/4" – DN 20 мм	95	153	82	3/8*	3,8	95	3,8	150	5,9	150	5,2	150	6,2
1" – DN 25 мм	145**	153	82	3/8*	4,0	95	3,8	160	6,3	160	5,7	160	6,8
