КОНДЕНСАТООТВОДЧИКИ ТЕРМОСТАТИЧЕСКИЕ ADCA TН21

(Углеродистая сталь, 1/2"; DN 15 мм)

ОПИСАНИЕ

Конденсатоотводчики термостатические ADCA TH21 – компактные и надежные конденсатоотводчики.

Типовым применением является применение на варочных котлах, стерилизаторах, пищевых или прачечных агрегатах, а также использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА

Конденсат отводится охлажденным, в зависимости от типа капсулы, на величину от 5 ^oC до 30^oC ниже температуры насыщения
Автоматический отвод воздуха
Может применяться на умеренно перегретом паре
Встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	1/2"; DN 15 мм
Номинальное давление, PN	25 бар
Рабочая среда	Насыщенный пар
Материал исполнения	Углеродистая сталь
Доступные модели	TH21 – стандартная пропускная способность ТН21LC – сниженная пропускная способность
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092-1 PN25 Фланцевое ASME B16.5 Класс 150 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Вертикально или горизонтально, рекомендуется горизонтальная установка

Максимальное рабочее давление 21 бар; Максимальная рабочая температура 250^оС.
* В соответствии с EN 1092-1:2018 ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 25 или ниже в зависимости от типа присоединения. PN 25 подходит для резьбового соединения, сварного внахлест и встык.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,2	0,3	0,5	1,0	1,5	2,0	3,0	4,0	6,0	8,0	10,0	13,0	15,0	20	21
TH21	1/2"; DN 15 мм	70	120	140	255	330	385	455	510	600	670	700	720	750	775	795
TH21 LC	1/2"; DN 15 мм	45	55	70	95	125	135	180	200	270	315	330	360	370	405	415

Пропускная способность дана для температуры на 10 ^oC ниже температуры насыщения (стандартная капсула тип-S).
Возможно исполнение с капсулами тип-H (-5 ^oC)и тип-L (-30 ^oC).
Пропускная способность для холодного конденсата (20 ^oC) в два-три раза выше.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Резьбовое присоединение						PN 25		Класс 150
Типоразмер, DN	A	B	С	D	Масса, кг	E	Масса, кг	E	Масса, кг
1/2" – DN 15 мм	70	35	60	15	0,7	130	2,2	150	1,7

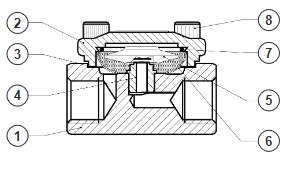

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№	Наименование	Материал
1	Корпус	P250GH / 1.0460
2	Крышка	P250GH / 1.0460
3	Уплотнение*	Нержавеющая сталь / Графит
4	Клапан*	AISI304/1.4301
5	Термостатический элемент*	Нержавеющая сталь
6	Фильтр*	AISI 304 / 1.4301
7	Пружина*	AISI 302 / 1.4300
8	Болты	Cталь 8.8

* Доступные к заказу запасные части.
